双联式带手轮截止换向阀组结构设计

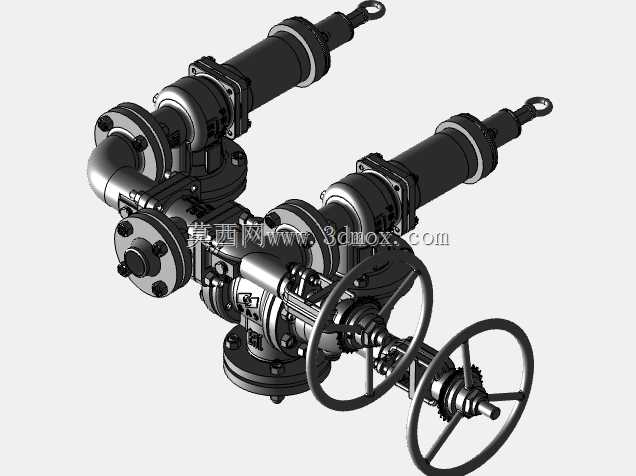

　　这套阀组的设计初衷是解决多支路流体管路的切换与截断需求，常见于石油化工输送管线、热电厂汽水回路、船舶动力管系这类需要在不中断主路介质输送的前提下完成支路切换、设备检修隔离的工况场景，相比单阀独立布置的方案，集成式阀组能减少管路接头数量，降低介质泄漏风险，同时压缩安装空间，减少现场管路焊接与装配的工作量。从结构布局来看，两套截止阀单元采用对称式并联布置，共用中部的汇流腔体，介质可从底部法兰接口进入阀组，通过两个手轮的独立操作，实现单路导通、双路同时导通、双路截断三种工作状态，顶部的吊环结构是为了方便现场吊装作业，毕竟这类阀组整体重量不小，单靠人力搬运很难完成对位安装，吊环的位置经过重心校核，起吊时阀组能保持水平状态，方便法兰孔位与管路法兰快速对齐。

　　手轮采用辐条式结构，相比实心轮盘重量更轻，操作时的握持空间充足，即使佩戴劳保手套也能顺利完成启闭操作，阀杆采用明杆结构设计，操作人员可以直接通过阀杆的伸出长度判断阀门的开度状态，不需要额外加装开度指示装置，在光线不足的井下、舱室类安装场景下实用性更强。法兰连接端采用标准凸面法兰结构，密封面的粗糙度、螺栓孔分布间距都匹配通用管路法兰标准，不需要额外制作过渡接头就能直接对接现有管路，法兰背面的加强筋结构是为了抵消管路应力对阀组接口的拉扯，避免长期运行过程中法兰根部出现开裂泄漏。

　　阀组的密封结构采用软硬复合密封形式，阀瓣密封面堆焊硬质合金，耐受介质中的固体颗粒冲刷，阀杆处采用填料密封加O型圈的双重密封结构，即使在高压工况下也能避免介质沿阀杆向外泄漏，填料压盖采用带活节螺栓的压紧结构，现场维护时不需要完全拆卸阀门就能完成填料更换，降低运维工作量。从安装边界来看，阀组的手轮操作侧预留了足够的操作空间，手轮外缘到阀体中心的距离经过核算，操作时不会和相邻管路、支架发生干涉，底部法兰的安装高度匹配常规管路支架的标高，不需要额外抬高或者降低管路就能完成安装，整体的外形尺寸控制在同通径单阀并联布置方案的70%左右，对于空间紧凑的管廊、设备舱场景适配性更好。

　　在设计过程中，特意将两个阀门的操作手轮布置在同一侧，操作人员站在单一侧面就能完成两个阀门的操作，不需要绕到阀组另一侧，降低现场操作的动线长度，也避免了高温管路场景下操作人员靠近高温侧的风险。阀体的流道采用等径流线型设计，介质在阀组内部流动时不会出现急剧的通径变化，减少局部阻力损失，降低介质输送过程中的能耗，同时也避免流道死角处的介质沉积，对于输送带有少量固体杂质的介质场景，能减少杂质在阀腔内部的堆积，降低阀门卡涩的概率。顶部的执行器连接端预留了气动执行器的安装接口，如果后续需要改成自动控制，不需要更换阀体，直接加装气动执行机构就能实现远程自动控制，兼顾手动操作的可靠性与自动化改造的拓展性。
