马自达RX-8排气歧管三维扫描逆向模型

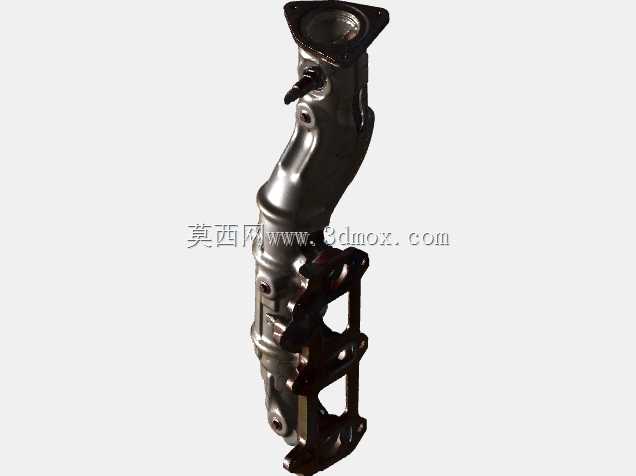

　　该排气歧管适配马自达RX-8车型的转子发动机排气端，属于发动机排气系统的核心导流部件，核心作用是将转子燃烧室排出的高温高压废气有序汇集，输送至三元催化器进行尾气净化处理，同时兼顾排气脉冲的利用效率，减少各缸排气干涉，对发动机的动力输出特性、排气背压控制有直接影响。从逆向建模的工程应用场景来看，这类扫描模型主要用于售后改装件开发、原厂替换件复刻、排气系统性能升级仿真、老旧车型配件复产等场景，尤其针对RX-8这类存量转子发动机车型，原厂配件供应逐步缩减，高精度扫描数据可以为配件生产提供精准的几何基准，避免传统测绘带来的尺寸偏差导致安装错位、密封失效等问题。

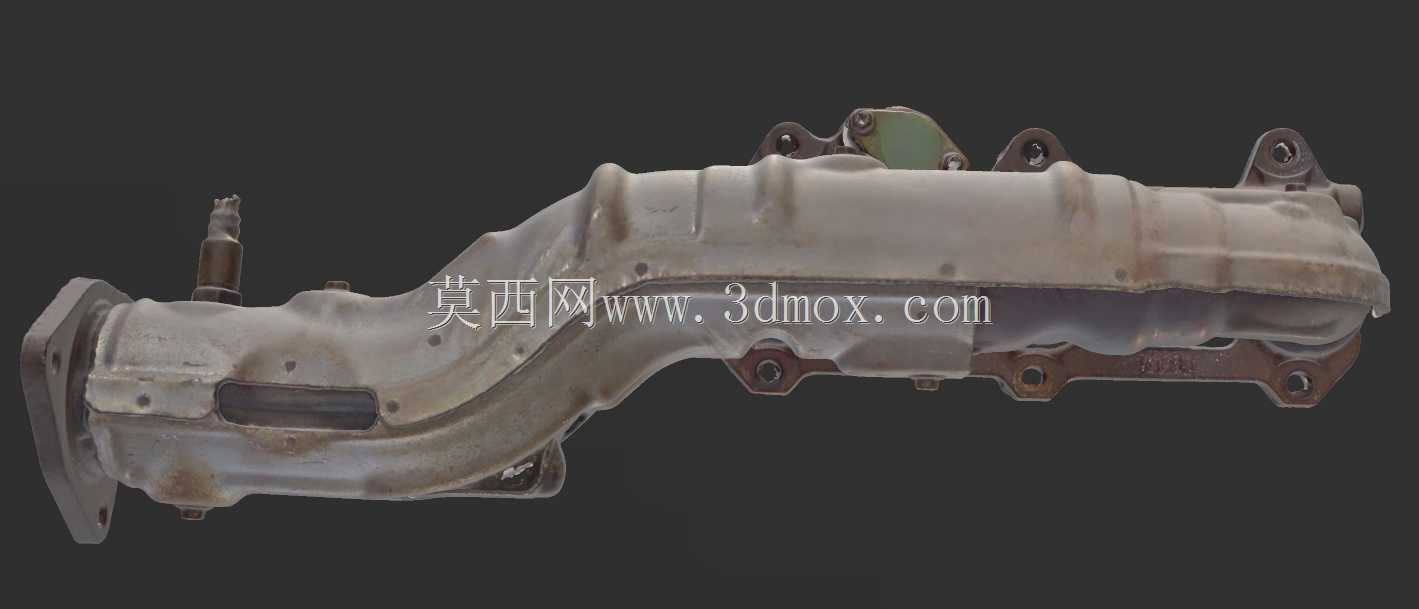

　　从实际功能特性来看，该歧管采用一体式铸铁壳体结构，表面带有加强筋结构来承受高温排气带来的热形变应力，进气侧的法兰面带有多个定位螺栓孔，与发动机缸盖排气侧的安装位完全匹配，法兰面的平面度公差直接影响排气密封性能，扫描数据完整还原了法兰面的螺栓孔位分布、孔径尺寸、密封面的微观形貌，能为后续密封垫片设计、螺栓选型提供直接参考。出气侧为圆形法兰接口，对接下游三元催化器的进气端，接口处的台阶定位结构完整还原，可保证对接时的同轴度要求，避免排气泄漏。

　　歧管的流道走向采用弯曲渐变设计，各缸排气口的流道长度经过原厂匹配，尽可能降低各转子排气的脉冲干涉，扫描数据完整保留了流道内壁的实际形貌，在进行排气CFD仿真分析时，可以直接基于该模型划分网格，得到比正向设计模型更贴近实际工况的仿真结果，为改装歧管的流道优化提供真实的对标基准。从安装边界来看，该歧管的侧面带有多个附件安装凸台，包括氧传感器安装座、隔热罩固定孔位、排气吊耳连接位，这些凸台的位置、螺纹孔深度、安装面角度都在扫描数据中完整还原，在设计配套改装件时，不需要额外进行实车测绘就能确认所有安装接口的位置关系，大幅缩短开发周期。歧管整体的外形轮廓完全按照实车扫描获取，与发动机舱内周边部件的间隙数据可以通过该模型进行装配校验，避免改装后出现与周边线束、冷却管路、车身覆盖件干涉的问题。在逆向建模过程中，该扫描数据的精度控制在0.5mm级别，完全满足汽车售后金属配件的加工公差要求，不管是采用砂型铸造复刻原厂歧管，还是采用不锈钢焊接制作高性能改装排气头段，都可以直接基于该扫描数据进行工艺余量添加、分型面设计，不需要反复进行实车试装调整。

　　对于三维建模从业者而言，这类实车扫描的零部件模型是非常好的逆向工程练习素材，可以通过点云处理、曲面重构、特征提取等流程，掌握汽车零部件逆向建模的完整流程，理解汽车排气系统零部件的设计逻辑，比如热形变补偿结构的设计、安装定位基准的选择、密封面的公差要求等工程细节，这些内容是正向设计教程中很难完整覆盖的实际工程经验。在进行排气系统性能开发时，基于真实扫描的歧管模型进行仿真，能够更准确地计算不同转速下的排气背压、流速分布，为排气歧管的管径调整、流道抛光、等长改造提供数据支撑，避免盲目改装导致的低扭损失、排气共振等问题。同时该模型也可以用于汽车维修教学场景，帮助维修人员直观理解RX-8排气歧管的结构特点、安装点位、常见故障位置，比如歧管与缸盖结合面的漏气问题、热疲劳导致的壳体开裂问题，都可以结合模型进行结构分析，制定更合理的维修与加固方案。
