60mm规格轴流散热风扇三维结构设计

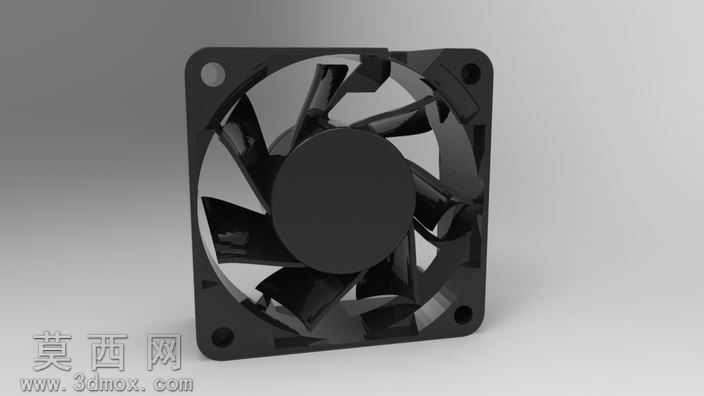

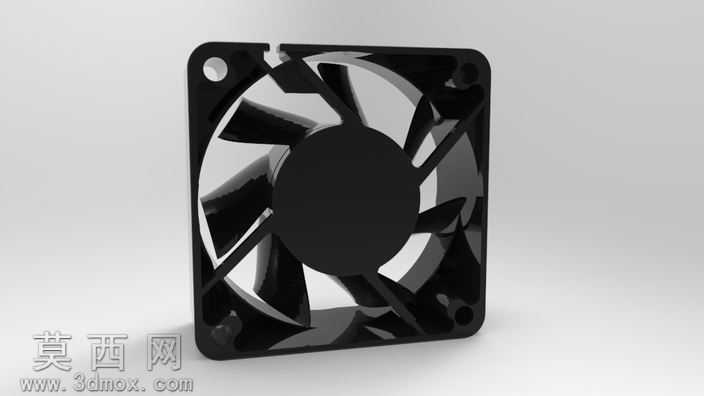

本作品为60×60mm规格标准轴流散热风扇的三维建模设计，整体建模过程严格遵循工业级电子散热配件的实际生产尺寸规范，在三维建模软件中首先完成外框主体的参数化搭建：外框采用正方体切角过渡结构，四个边角预留标准安装孔位，孔位深度、孔径完全匹配行业通用的M3螺丝安装标准，外框侧壁做了均匀的壁厚处理，既保证结构强度又兼顾轻量化设计需求，外框一侧预留的走线卡位结构完全还原量产产品的走线固定设计，避免线材干涉扇叶运转。扇叶部分采用七叶后倾式轴流结构设计，建模时通过曲面放样完成每一片扇叶的弧度构建，扇叶与中心轮毂做一体化布尔合并，轮毂中心预留轴芯装配位，精准还原扇叶与外框内壁的均匀间隙，既保证运转时的气流通过效率，又避免扇叶剐蹭外框的风险。材质渲染阶段，外框与扇叶均采用哑光黑色阻燃PBT工程塑料材质，调整材质的粗糙度、漫反射参数还原真实塑料的哑光质感，安装孔位做轻微的倒角高光处理，模拟注塑成型后的孔位边缘细节，场景采用柔和的影棚布光，通过多角度光源投射展现产品的结构轮廓，避免阴影过暗遮挡细节。设计过程中充分考虑该类风扇的实际应用场景，整体结构完全匹配PC主机、工控设备、电源模块等产品的散热安装需求，所有装配间隙、结构卡扣均按照实际装配公差设置，模型可直接用于散热方案模拟、产品结构验证、装配干涉检查等工作，扇叶的曲面弧度经过参数化调整，可通过修改曲率参数适配不同风量、风压的性能需求，外框的安装孔位采用参数化定位，可快速调整尺寸衍生出不同安装规格的同系列风扇模型，整体建模逻辑清晰，特征树规整，无冗余碎面，可直接导出多种格式用于后续的工程出图、3D打印验证或者仿真分析工作。
