任天堂Wii体感游戏操纵杆外观结构设计

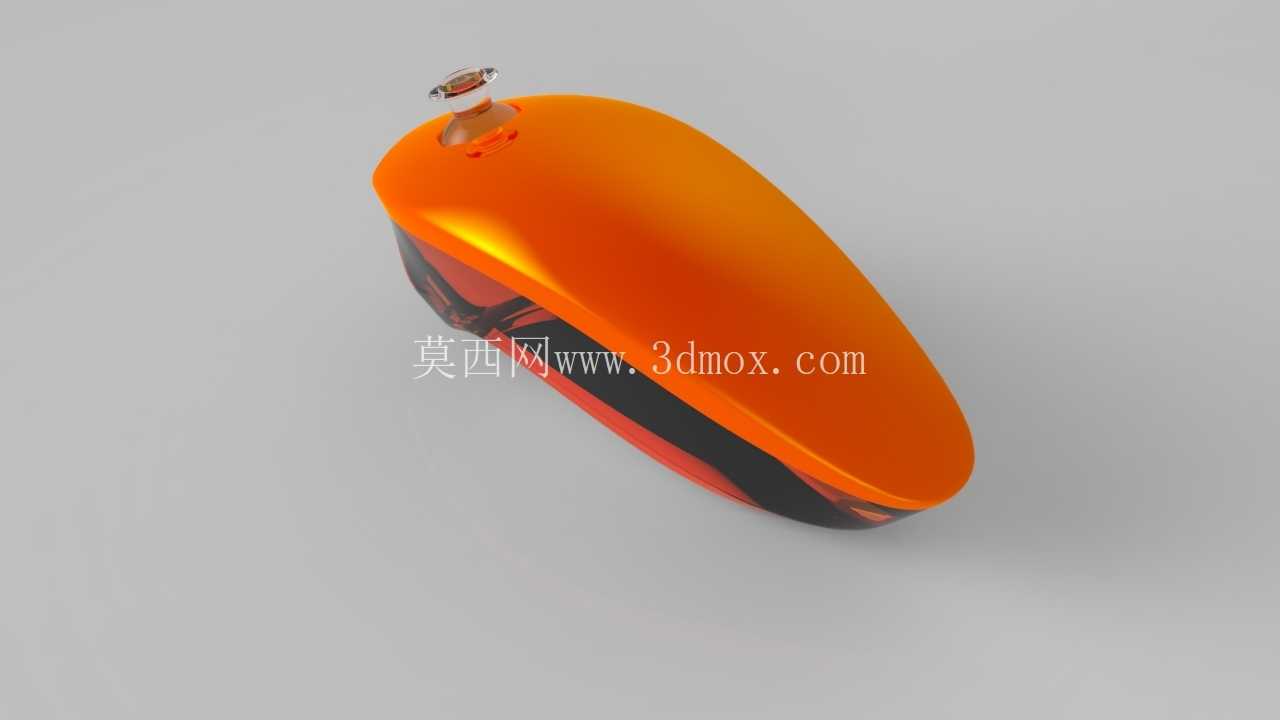

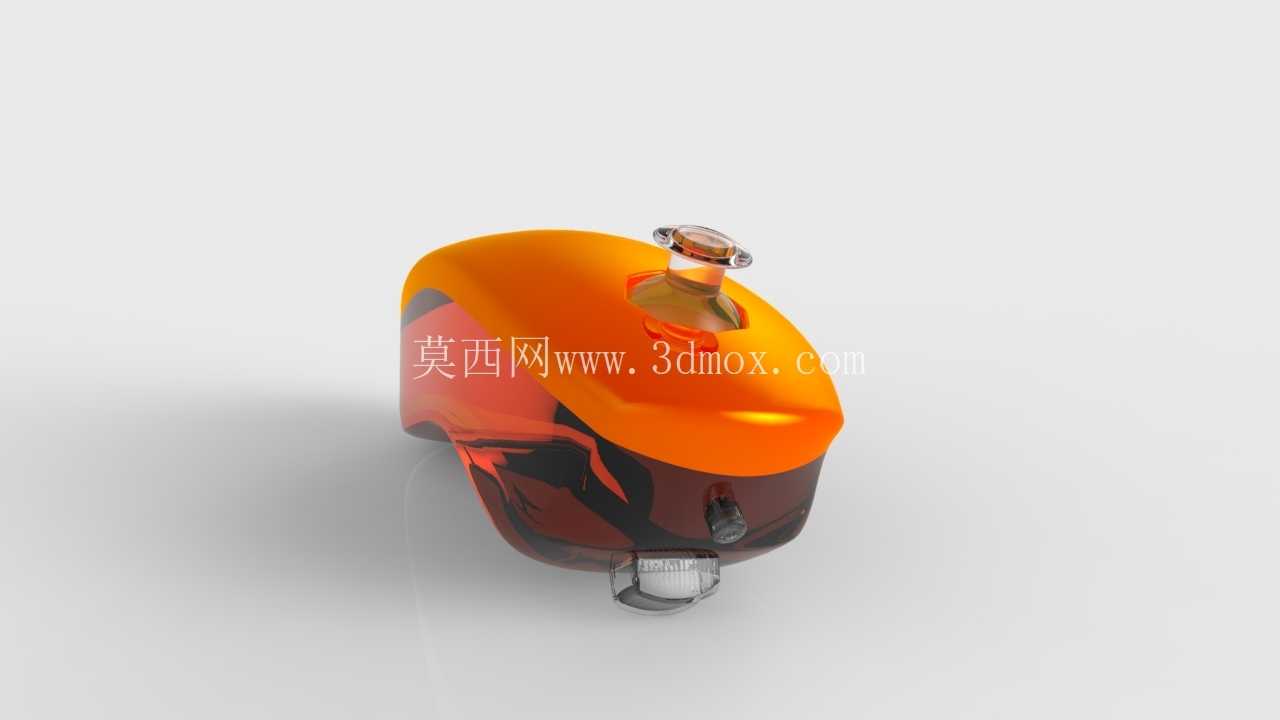

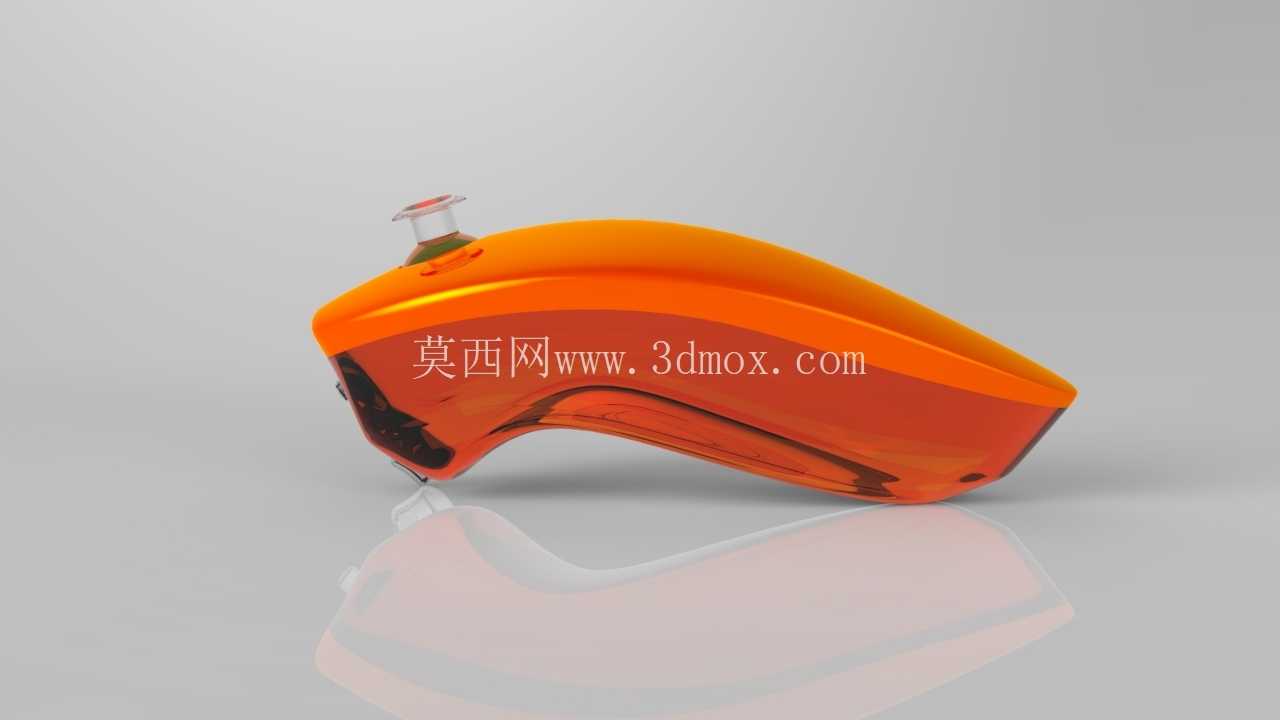

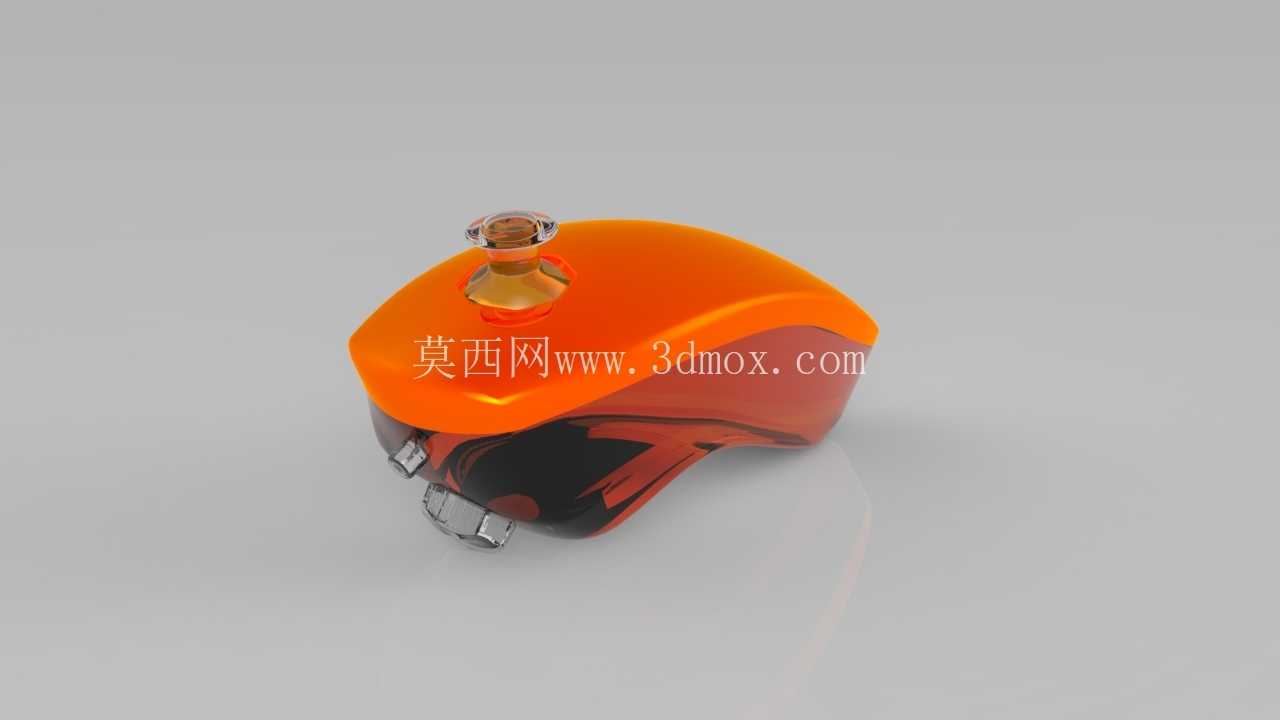

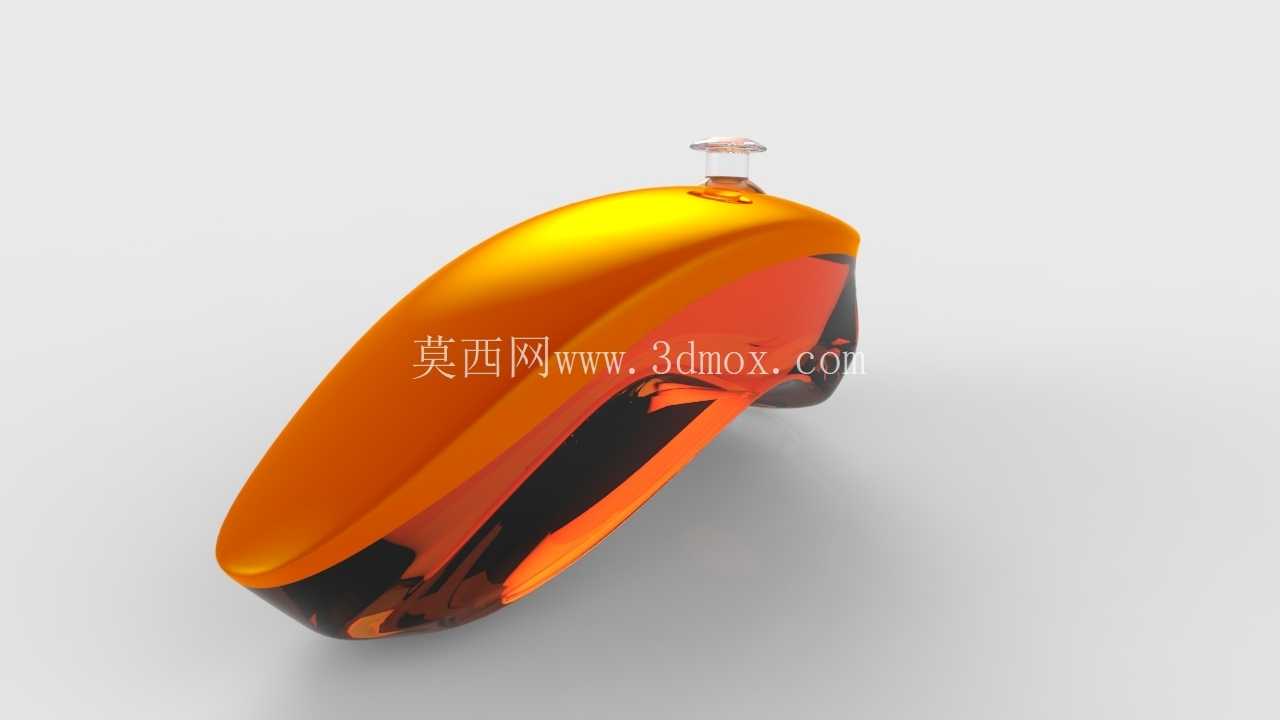

这款体感操纵杆的设计，首先锚定家庭娱乐场景下的长时间握持需求，整体曲面完全贴合人体手掌自然弯曲的生理弧度，从掌根承托区到指节贴合段做了连续的顺滑过渡，没有生硬的棱角转折，用户单手握持时手腕无需刻意偏转就能保持放松姿态，连续操作数小时也不会产生明显的局部压痕。外壳采用半透明橙色调的曲面壳体设计，顶部设置的凸起定位按键对应体感确认操作，按键的按压行程控制在1.2mm，触发压力设定为60g，既不会因为误触导致操作失误，也不会因为按压力度过大增加手指负担。

从结构设计层面来看，整个操纵杆的壳体采用上下分模的结构形式，分模线沿着壳体侧面的最大轮廓线布置，合模后不会在握持接触区域留下凸起的合模缝，避免硌手问题。内部预留的腔体空间可以容纳体感识别模块、信号传输电路板以及供电组件，各个元器件的安装位置都做了对应的定位筋位设计，装配时不需要额外打胶就能实现元器件的预固定，后续维修拆解也不会损坏壳体结构。壳体壁厚均匀控制在1.8mm，既保证了外壳的抗冲击强度，意外从1.2米高度跌落至木质桌面时不会出现壳体开裂，也不会因为壁厚过大导致材料浪费、整体重量超标，整机组装完成后的重量控制在120g以内，单手握持不会有明显的坠手感。

在安装边界的考量上，操纵杆底部的弧度设计适配常规的桌面放置需求，平放时重心落在壳体几何中心偏下位置，不会出现侧翻倾倒的问题。顶部按键的凸起高度控制在3mm，既保证了盲操作时的触感辨识度，也不会因为凸起过高导致收纳时被意外按压触发。壳体侧面的曲面弧度预留了防滑纹理的加工余量，后续量产时可以在对应位置做细微的磨砂纹理处理，进一步提升握持时的摩擦力，即使手心出汗也不会出现打滑脱手的情况。

从实际使用场景出发，这款操纵杆的信号发射端布置在壳体前端的弧形区域，信号覆盖角度达到120度，用户在客厅范围内正常挥动手臂操作时，不会因为握持角度的变化出现信号遮挡的问题。内部的体感传感器安装位置做了减震胶垫的预留空间，能够过滤掉手部细微的无意识抖动，避免游戏过程中出现光标漂移的问题。壳体边缘的圆角半径统一做了R3以上的处理，所有外露的接缝位置都做了0.1mm的错位公差控制，装配后缝隙均匀，不会出现划手的毛边问题。

设计过程中还充分考虑了量产的工艺可行性，整个外壳的曲面没有出现倒扣结构，采用常规的注塑工艺就能完成生产，不需要设计复杂的抽芯滑块结构，能够有效降低模具开发成本。半透明材质的壁厚均匀性也做了反复校验，避免注塑过程中出现缩痕、流痕等外观缺陷，保证成品的外观质感统一。内部的筋位布置同时兼顾了结构强度与装配便利性，各个卡扣的位置设计在壳体非外观面，装配后卡扣不会外露，保证外观面的完整性。
