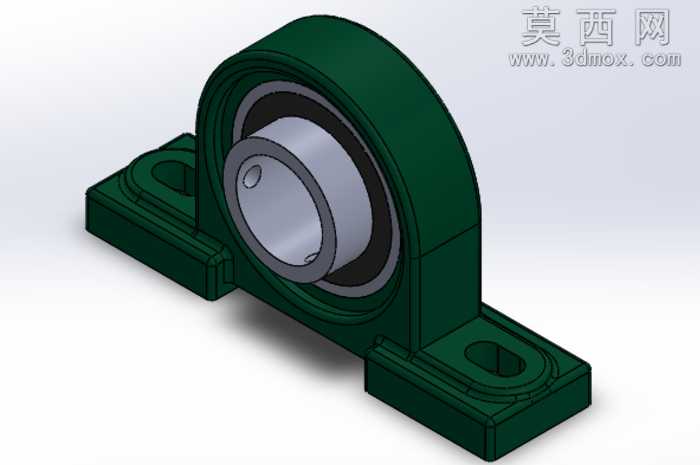

带座外球面立式P207轴承座三维建模作品

本作品为P207型号立式带座外球面轴承的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计通用规范与该型号轴承座的实际尺寸参数标准，完整还原了实体零件的全部结构特征。建模初期首先梳理带座轴承的装配逻辑，将整体拆分为铸钢轴承座基体、内嵌外球面轴承内圈、滚动体、密封结构几个独立建模单元，采用自底向上的建模思路逐一完成各零件的特征构建。轴承座底座部分采用拉伸凸台命令构建主体轮廓，针对两个安装沉孔，先绘制安装孔的中心定位草图，严格遵循P207型号的安装孔距标准，通过拉伸切除完成沉孔与通孔的结构制作，底座边缘的铸造圆角通过圆角命令统一处理，还原铸件的工艺特征，避免尖锐棱角的设计误差。轴承承托部分采用旋转凸台结合拉伸切除的方式，构建与外球面轴承外圈匹配的弧形内型腔，型腔内壁的球面弧度经过尺寸校验，完全适配对应型号外球面轴承的外圈球面，保证轴承装入后可实现一定角度的调心功能。内嵌的外球面轴承部分，内圈通过旋转命令构建主体，在内圈一侧加工出顶丝孔结构，用于实际装配时锁紧轴件，滚动体采用圆周阵列命令完成均匀排布，内外圈的滚道部分通过旋转切除精准制作，还原轴承的滚动配合结构。材质与渲染环节，针对铸钢材质的轴承座基体，赋予深绿色喷涂铸铁材质，调整材质的粗糙度、反光度参数，还原工业铸件表面的哑光喷涂质感；轴承的金属配合面赋予抛光轴承钢材质，设置合适的金属反光与金属度参数，体现机加工面的金属光泽；密封件部分赋予黑色橡胶材质，调整漫反射与粗糙度参数还原橡胶的哑光质感。渲染阶段采用三点布光方案，主光源从斜上方投射突出模型的立体轮廓，辅助光源补充暗部细节避免阴影过黑，环境光添加微弱的工业环境贴图，让金属材质的反射更具真实感，最终渲染图清晰呈现各部分的结构层次与材质差异。建模过程中对所有配合面进行了干涉检查，确保轴承内圈与座体、滚动体与滚道之间不存在结构干涉，各安装尺寸、配合尺寸均符合P207轴承座的行业标准，可直接用于机械设计的装配调用、工程图导出以及3D打印验证等场景，完整还原了该款轴承座作为传动支撑部件的结构特性与工业外观。
