RV63型0.75kW蜗轮蜗杆减速电机结构

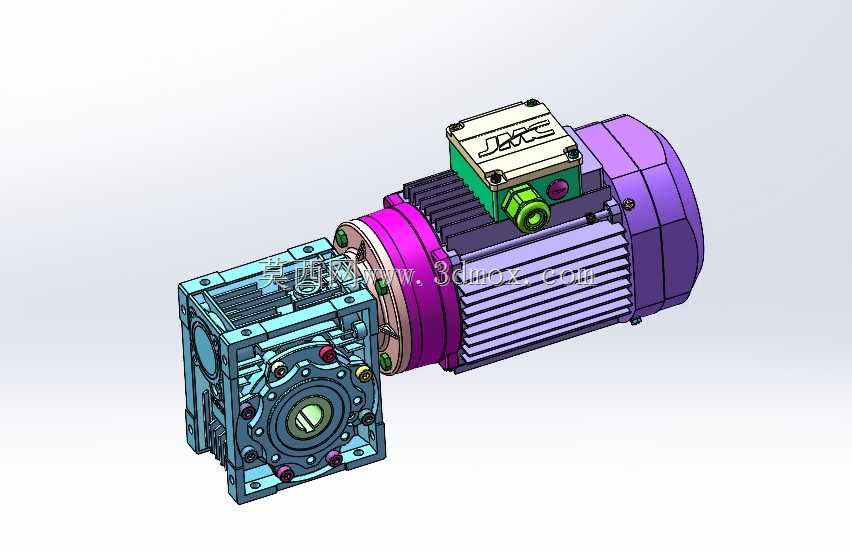

　　在轻工输送、包装流水线、小型自动化专机的动力单元选型中，这类集成蜗轮蜗杆减速结构的齿轮电动机是应用频次极高的部件，很多刚接触设备设计的工程师容易把它和普通异步电机加独立减速器的方案混淆，实际上这种一体化集成的结构，在安装空间受限、对传动同轴度要求高的场景里优势非常明显。从结构布局来看，电机部分采用标准三相异步电机的壳体设计，散热筋沿轴向均匀排布，能够保证0.75kW功率输出时的热量及时散出，避免长时间满负载运行出现绕组过热的问题；接线盒设置在电机壳体顶部，预留了标准的电缆进线接口，现场布线时不需要额外调整接线方位，适配不同方向的走线需求。前端集成的RV系列蜗轮蜗杆减速箱采用方形法兰安装面，四个安装沉孔的位置公差经过严格控制，能够直接和设备的安装板面对接，不需要额外加工过渡连接法兰，减少了装配环节的累计误差。

　　从实际功能特性来说，这款减速电机的核心作用是把电机输出的高转速低扭矩，通过蜗轮蜗杆副的减速增扭，转化为适配负载端需求的低转速大扭矩输出，RV63型号对应的减速箱中心距为63mm，搭配0.75kW的电机功率，能够覆盖多数中小型输送线、转盘机构、小型提升装置的动力需求，蜗轮蜗杆结构本身具备一定的自锁特性，在垂直输送的场景下，能够避免断电后负载出现溜车的问题，不需要额外加装制动装置就能满足基础的安全要求。设计这类集成结构的时候，最需要注意的是电机输出轴和减速箱输入轴的同轴度控制，模型里可以看到两者之间采用了直连的配合结构，没有额外的联轴器，这就要求壳体加工时的轴承位同轴度公差控制在0.02mm以内，否则运行时会出现异常振动、轴承过早磨损的问题。

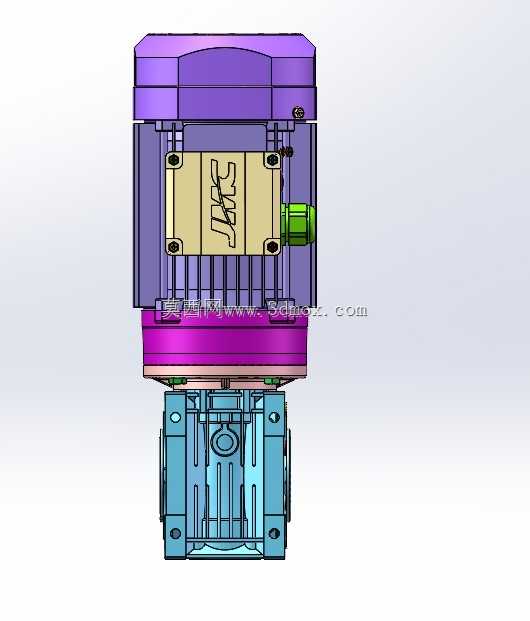

　　关于安装边界的尺寸控制，这款减速电机的轴向总长度要比同功率普通电机加独立RV减速器的方案短15%左右，方形减速箱的安装面边长为标准的120mm，输出轴为空心轴设计，孔径和键槽尺寸符合通用RV减速箱的标准规格，现场安装时可以直接将负载轴插入空心输出孔，通过紧定螺钉固定，不需要额外加工轴套或者联轴器；电机尾部的散热端没有突出的外置风扇罩结构？不对，仔细看模型的电机部分是自带散热筋的自然冷却加内置风叶的结构，尾部的端盖尺寸和电机壳体外径一致，不会在径向占用额外空间，在设备侧边安装的时候，不需要预留太多的尾部避让空间。很多工程师在选型建模的时候，容易忽略接线盒的突出高度，这款模型里接线盒顶部距离电机轴线的高度是明确的，在做设备整体布局的时候，要预留出接线盒的操作空间，方便后期接线和维护的时候打开盒盖操作。

　　从传动结构的设计思路来说，蜗轮采用锡青铜材质嵌在铸铁壳体内，蜗杆部分和电机输入轴直接加工为一体，这样的设计减少了中间连接环节的传动间隙，反向背隙能够控制在15弧分以内，适合一些需要频繁正反转的工位使用，比如小型分拣设备的摆轮机构、包装机的送膜机构，都能满足传动精度的要求。减速箱的注油孔和油位观察窗设置在壳体侧面，现场维护的时候不需要拆开机壳就能观察润滑油的液位，及时补充润滑脂，延长蜗轮蜗杆副的使用寿命。另外，电机和减速箱连接的法兰位置设置了油封结构，能够避免减速箱内的润滑油渗入电机绕组，也能防止外部的粉尘、水汽进入传动腔，在多粉尘的车间环境下也能稳定运行。

　　在做三维建模的时候，这类标准动力部件的模型重点是还原安装接口的准确尺寸，包括安装孔的位置度、输出轴的键槽尺寸、接线盒的方位、各个方向的最大外轮廓尺寸，因为设备设计时，这类外购件的模型不需要做内部的详细结构拆分，只要保证外部安装边界准确，就能避免后期装配时出现干涉问题。很多新手建模的时候会把散热筋的细节做的过于复杂，实际上只要保证散热筋的排布和实际产品一致，外轮廓尺寸准确就足够用于装配布局，过于细致的内部结构反而会占用过多的模型内存，影响大型装配体的运行流畅度。这款模型里的各个安装面的配合公差都按照实际工业产品的标准做了预留，法兰面的平面度、轴孔的配合公差都符合通用机械设计的标准要求，直接导入装配体就可以用于布局设计、安装干涉检查，不需要再做额外的尺寸修正。
