俄标手动截止式针型阀工程图纸

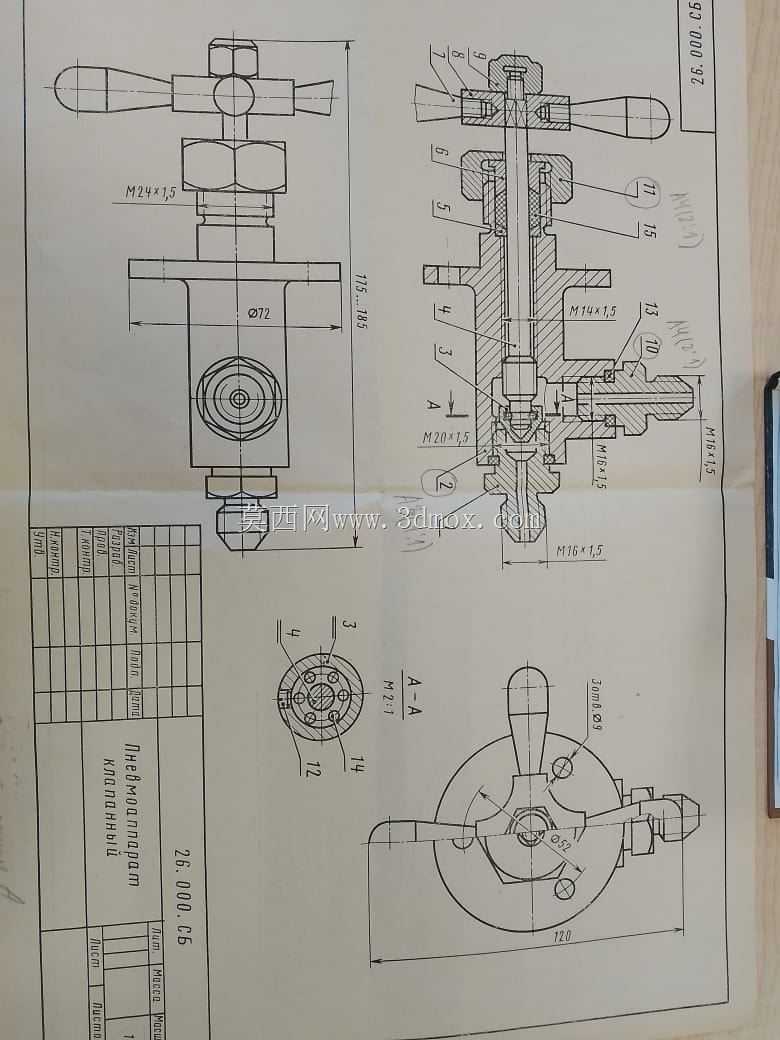

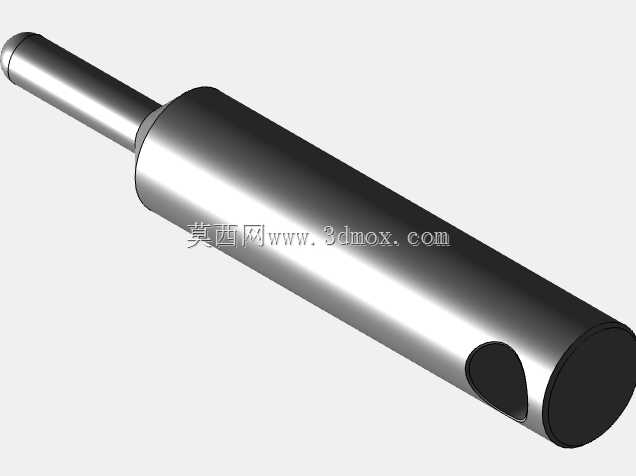

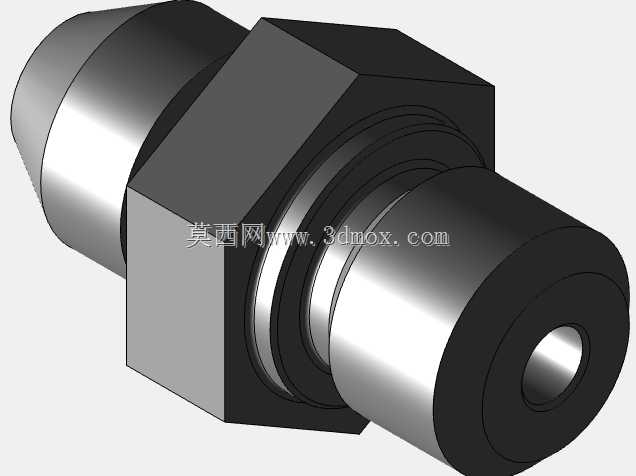

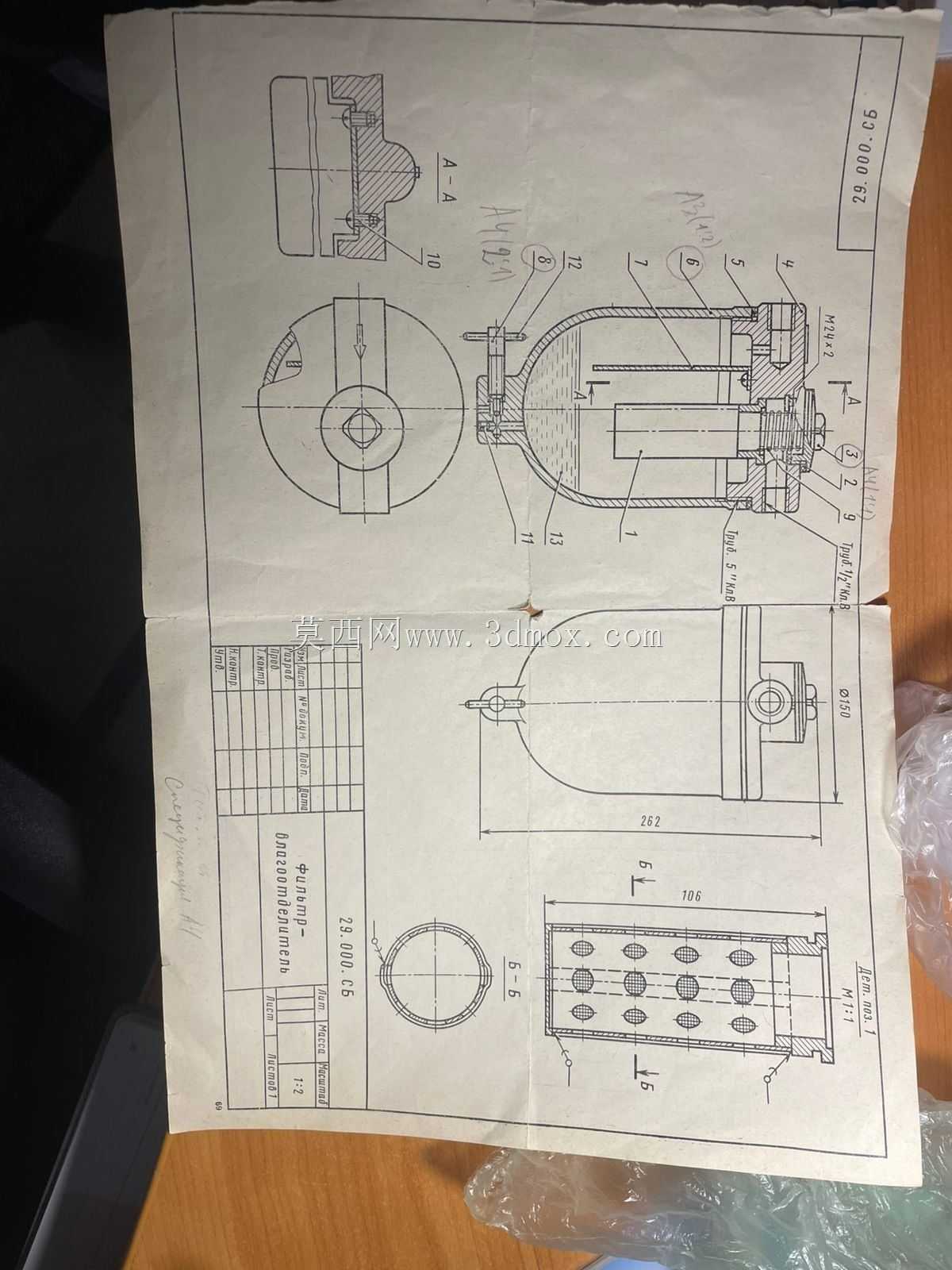

　　这套阀件图纸对应的是小通径直动式手动截止针型阀，这类阀件在工业现场的应用场景非常明确，主要用在仪表测量管路、小流量液压控制回路、实验室气路系统中，承担介质通断与精准节流的功能，适配的介质多为低压状态下的清水、压缩空气、轻质液压油以及非强腐蚀性的工艺气体，通径普遍在DN6到DN10区间，适合对流量调节精度有要求、但通流需求不大的管路节点。从图纸的剖视结构能看出，整个阀的设计逻辑围绕密封可靠性与操作便捷性展开，核心的密封副采用锥形阀瓣与阀座锥面配合的结构，相比平面密封，锥面密封的接触比压更高，在低压小通径场景下能实现零泄漏截断，同时阀瓣与阀杆采用活动连接结构，关闭阀门时阀瓣不会随阀杆转动，避免密封面在闭合过程中产生旋转摩擦，大幅延长密封副的使用寿命，减少现场维护的频次。

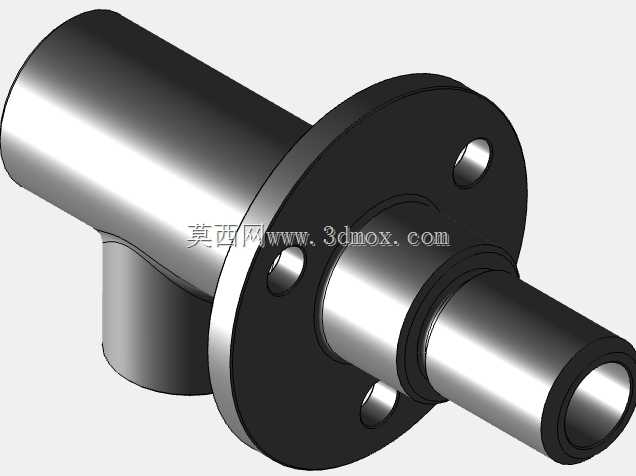

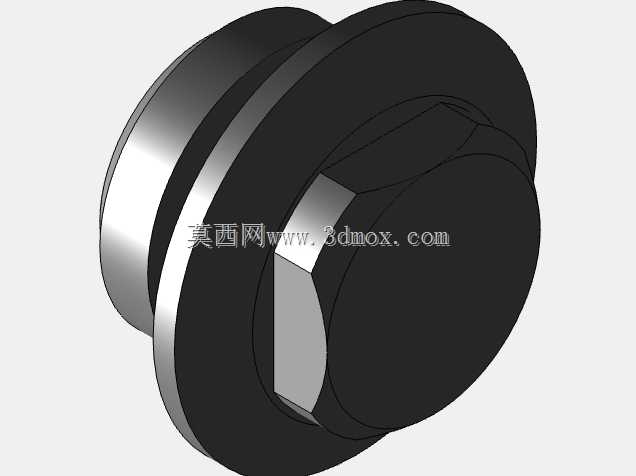

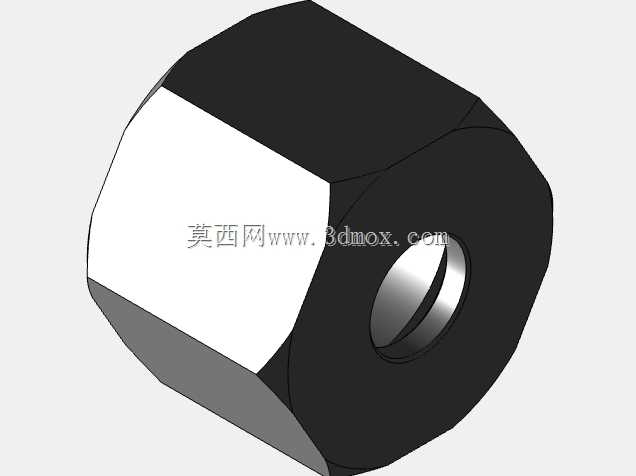

　　操作端采用T型一字手柄，手柄长度经过力矩匹配设计，操作人员无需借助额外扳手，仅靠手部力量就能达到额定密封所需的关闭力矩，手柄与阀杆的连接采用四方孔配合加顶部锁紧螺母的结构，既保证扭矩传递的可靠性，也能在手柄出现磨损时快速拆换，不需要拆解整个阀的主体结构。阀体的安装连接采用外螺纹加法兰定位的结构，下部外螺纹规格为M24×1.5，配套的法兰定位台直径为Φ72，安装时可以直接穿过安装面板，通过背部锁紧螺母完成固定，这种安装方式非常适合仪表盘装、设备面板内嵌的使用场景，不需要额外的安装支架，能有效节省面板背面的安装空间。侧部的介质接口同样采用外螺纹连接，螺纹规格为M14×1.5，适配常规的仪表管接头，现场配管时不需要做特殊的转接处理。

　　从尺寸标注来看，整个阀的总高度控制在120mm以内，手柄展开后的最大操作宽度为120mm，安装时需要在手柄转动范围内预留至少65mm的操作空间，避免操作时与周边的管路、其他阀件产生干涉。图纸附带的A向视图清晰展示了阀体底部法兰端的安装孔分布，6个安装定位槽沿圆周均匀分布，角度公差控制在±0.5度以内，保证安装时阀的出口方向可以根据现场管路走向灵活调整，调整到位后通过锁紧螺母固定，不会出现使用过程中阀体转动的问题。阀杆的密封采用多层填料密封结构，从剖视图能看到填料腔的长度足够容纳3-4层聚四氟乙烯填料，通过顶部的填料压盖可以在填料出现磨损泄漏时在线压紧，不需要将整个阀从管路上拆下来，大幅降低现场运维的工作量。整个阀的流道设计采用直通式结构，介质从侧部进入后沿直线流道流向阀座，流道的转弯角度小，介质流动阻力低，在小通径工况下能有效减少压力损失，避免介质中的微小杂质在流道内沉积造成堵塞。图纸上标注的所有未注公差均按照机械加工通用公差执行，配合面的粗糙度要求达到Ra1.6，非配合面的粗糙度为Ra6.3，完全满足常规工业阀件的加工精度要求，按照这套图纸加工出的零件可以直接完成装配，不需要额外的配磨修配，适合小批量的加工生产。

　　在做三维建模还原这套图纸的时候，需要特别注意锥面密封的角度匹配，阀瓣锥角与阀座锥角的角度差要控制在1度以内，才能保证密封面的有效接触宽度；另外阀杆与填料接触的外圆表面粗糙度要达到Ra0.8，避免填料被阀杆表面的加工划痕划伤造成泄漏；手柄的重心要与阀杆轴线重合，避免操作时出现偏重卡滞的问题。这类针型阀在实际使用中，通常会成组安装在仪表气源分配盘、液压试验台的控制管路上，单阀的重量不到1公斤，安装维护都非常轻便，相比大通径的截止阀，它的调节精度更高，可以通过手柄的转动圈数精准控制介质的通流面积，实现小流量的稳定调节，在实验室的小流量试验回路中，甚至可以作为精细节流阀使用，完成毫升级的流量控制。
