立式框架结构废弃物分类分拣装置

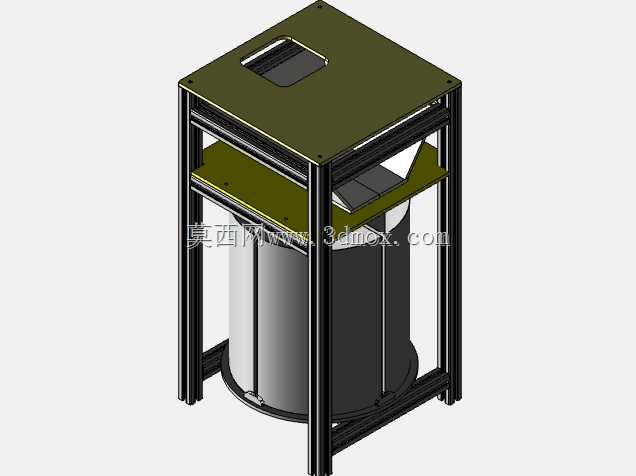

　　这款立式结构的废弃物分拣装置，主要面向中小型固废处理站点、生产车间边角料回收区域、社区垃圾分类中转点的前端粗分拣场景，解决混合废弃物人工分拣效率低、作业环境差的痛点，可对投入的混合废弃物按材质、体积类别完成初步导向分流，为后续的破碎、回收、处置工序做前置预处理。从结构设计逻辑来看，整体采用工业铝型材搭建主体承载框架，这类选型思路在中小型非标设备中十分常见，铝型材的标准槽道可灵活调整各层安装板的高度位置，无需额外焊接加工，现场组装时仅需配套角码、螺栓即可完成框架拼接，后期维护更换部件时也能快速拆装，大幅缩短设备的安装调试周期。

　　框架顶部设置带矩形投料口的顶板，投料口边缘做了折边钝化处理，避免人工投料时被板材锐边划伤，投料口下方对应设置倾斜导料板，可将投入的废弃物顺滑导入下方的圆柱形分选仓内，避免物料直接冲击分选机构造成部件损坏。中部的分层安装板一方面作为导料机构的承载基座，另一方面可将上部投料区与下部分选执行区做物理分隔，防止分选过程中碎屑飞溅到设备外部，同时也能阻挡部分作业噪音向外传递，改善周边作业环境。下部的圆柱形分选仓是核心功能单元，仓体内部设置可转动的分流导向结构，当物料落入仓内后，可根据预设的分选逻辑调整导向板角度，将不同类别的废弃物导入对应的出料通道，实现不同类型废物的分流输出。

　　从安装边界来看，设备整体为立式方正布局，底部支撑脚的安装孔位按照常规设备安装标准设置，可直接固定在水泥地面或者配套的设备底座上，整体占地尺寸适配中小型作业场地的空间限制，无需预留过大的周边操作空间，仅需在投料侧预留单人作业的站位空间即可，设备侧面预留了维护开口，日常检修时无需完全拆解框架，即可对内部的导向机构、转动部件进行润滑、更换操作。设计过程中充分考虑了废弃物处理场景的实际工况，所有与物料接触的板材表面都做了耐磨防腐蚀处理，应对常见的纸质、塑料、金属边角料等废弃物的摩擦冲击时，能有效延长部件使用寿命，框架的型材选型经过载荷校核，可承受满负荷投料时的冲击载荷，避免长期使用后出现框架变形的问题。

　　设备的整体高度符合人体工程学设计，顶部投料口的高度适配成年人站立投料的操作高度，无需垫高或者弯腰操作，降低长期作业的操作疲劳感。导料板的倾斜角度经过反复模拟验证，既保证物料能依靠自重顺滑下滑，又不会因为角度过陡导致物料下落速度过快冲击分选机构，角度过缓则容易出现物料卡滞在导料板上的问题。分选仓的圆柱形结构设计可减少物料在仓内的卡滞死角，避免长条状、不规则形状的废弃物卡在仓壁与机构的缝隙中，降低设备堵转故障的发生概率。在实际应用场景中，这款设备可单独作为前端粗分拣单元使用，也可对接后续的输送线、破碎设备，组成完整的废弃物回收处理线，相比传统的人工分拣台，其结构紧凑，安装灵活，无需复杂的地基施工，适合在场地有限的中小型处理站点部署。
