商用立式高透水晶制冰设备结构设计

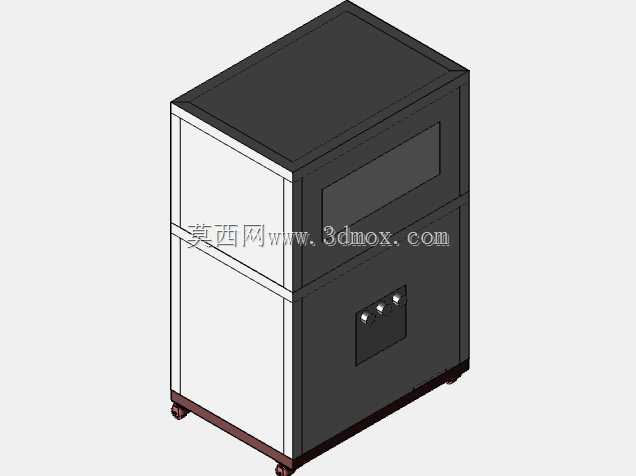

　　从结构布局来看，设备上部腔体为制冰核心工作区，集成了制冷蒸发模组、冰模成型腔、脱冰驱动结构，下部腔体则整合了压缩冷凝机组、储冰仓、控制操作面板，这种上下分层的排布逻辑，一方面可以利用重力实现脱冰后冰块自然滑落至储冰区，减少额外的输送结构，降低整机运行故障率；另一方面将发热的冷凝组件布置在下部，和上部低温制冰区形成物理隔断，减少冷热串流带来的能耗损失。设备底部配置了可调高度的支撑脚轮，既可以在安装调试阶段灵活推移调整位置，也能在固定后通过调节脚杯高度锁定设备，抵消地面不平整带来的柜体倾斜问题，避免制冰过程中因为腔体倾斜导致的冰块成型厚度不均、脱冰卡滞等问题。在餐饮连锁、高端酒吧、精品酒店的后厨配套设备选型中，高透水晶冰的制备设备一直是刚需品类，这类设备产出的冰块因为透明度高、质地致密、融化速度慢，不会快速稀释饮品口感，在精品咖啡、调酒类出品场景中是核心配套设备。本次呈现的立式水晶制冰机结构，完全围绕商用场景的落地使用需求搭建，整体采用上下分层的柜式集成结构，没有外露的管路与零散组件，安装时仅需预留对应水电接驳点位即可，不需要额外搭建外部机架。操作面板布置在下部腔体的正面靠上位置，操作人员不需要弯腰或者抬手就可以完成制冰模式切换、冰厚调节、故障复位等操作，面板区域做了内凹式的防水设计，后厨清洁时的溅水不会渗入电控区域造成短路风险。从设计思路上，这款制冰机的结构优先考虑了商用场景下的连续工作稳定性，制冰腔的内壁采用了食品级的光滑饰面，减少冰块和腔壁的粘附力，脱冰时通过短时的热气旁通实现冰模表面微融，不需要机械敲击结构就能让成型冰块完整脱落，大幅降低运行时的噪音。

　　整机的外形尺寸按照商用后厨的标准操作台预留空间设计，宽度控制在常规600mm柜体模数以内，深度不超过700mm，高度在1200mm左右，既可以嵌入标准的后厨操作台空位安装，也可以独立放置在吧台后方作为明档设备使用，安装时需要在设备背部预留至少100mm的散热间隙，左右两侧预留50mm的操作维护空间，不需要额外的吊装设备，两名安装人员即可完成就位调试。设备的制冷管路全部采用内置式排布，沿着柜体的立柱内侧走线，外部没有裸露的铜管，既避免了后厨作业时碰撞管路造成冷媒泄漏，也让整机外观更整洁，日常清洁时可以直接用抹布擦拭柜体表面，没有卫生清理的死角。

　　储冰仓的内壁做了圆弧过渡处理，没有直角积冰的区域，保温层采用整体发泡工艺，厚度达到50mm，可以在停机状态下长时间维持仓内低温，减少压缩机的频繁启动，延长核心部件的使用寿命。和普通的方冰制冰机不同，这款设备的制冰水回路采用了循环淋浇式结构，制冰过程中不断将未冻结的水循环淋过冰模表面，将水中的气泡逐步排出，最终成型的冰块内部没有白芯，通透度接近水晶质地，硬度更高，融化速度比普通冰块慢近40%，可以满足高端饮品长时间冰饮的出品需求。

　　柜体的外壳采用冷轧钢板喷塑工艺，表面做了耐指纹处理，日常使用中不容易留下水渍和手印，维护成本更低；门板的拼接处做了密封胶条设计，关闭后可以实现腔体的密闭，减少冷量流失，同时也能避免后厨的蚊虫、灰尘进入腔体内部，符合食品加工设备的卫生要求。在结构建模过程中，所有的安装孔位、组件配合间隙都按照实际钣金加工、装配的公差要求预留，比如门板和柜体的配合间隙控制在1mm均匀缝隙，控制按钮的安装孔位和面板的配合公差不超过0.2mm，既保证装配的便利性，也不会出现缝隙过大影响外观的问题。设备的散热风口布置在下部腔体的背部和侧面下部，采用自然进风、背部排风的散热路径，不会将热风直接吹向操作人员经常活动的正面区域，同时散热风口做了防虫网设计，避免蚊虫、杂物进入冷凝腔影响散热效率。
