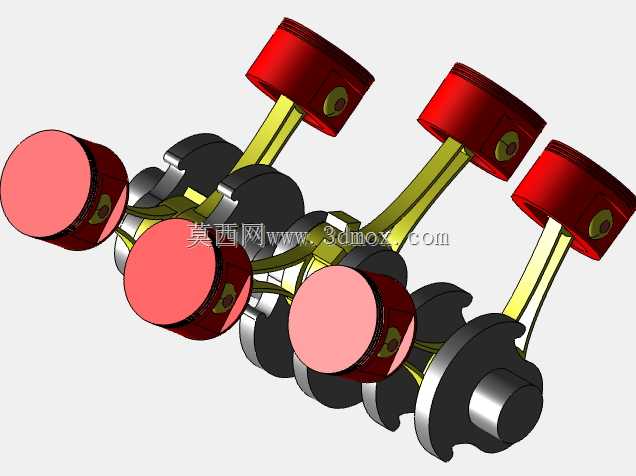

V型六缸内燃机曲柄连杆机构三维结构

　　这套V6动力单元的曲柄连杆组件，核心服务于乘用车辆、中小型工程机械的动力输出场景，在3.0L-4.0L排量区间的动力配置中应用极为广泛，相比直列六缸结构，它能大幅缩短动力总成的轴向安装尺寸，给乘员舱、前悬结构留出更多布置空间，同时相比V8构型，它的整机重量更低，燃油经济性表现更适配日常通勤与中等负荷作业的需求。从结构设计逻辑来看，两列气缸以60度夹角对称布置在曲轴两侧，这个角度的选择是经过多轮动力学验证的：60度夹角能让各缸点火间隔均匀分布在120度曲轴转角，一阶、二阶往复惯性力可以通过曲轴平衡块实现完全自平衡，运转时的整机振动水平远低于90度夹角的V6构型，不需要额外加装平衡轴来抵消振动，既减少了整机零件数量，也降低了运转过程中的机械损耗。

　　活塞部分采用了轻量化的硅铝合金材质设计，裙部做了微弧氧化处理，在高速往复运动时能降低与气缸壁的摩擦系数，活塞销采用全浮式设计，在发动机正常工作温度下，活塞销可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在销的整个外圆表面，延长组件使用寿命。连杆采用了锻钢材质的工字形截面设计，这种截面在保证足够抗弯、抗扭强度的前提下，能最大程度降低连杆自身重量，减少高速运转时的往复惯性力，连杆大头采用斜切口设计，配合锯齿形定位面，能保证连杆盖与杆身的装配定位精度，同时也方便在气缸直径有限的情况下，将连杆大头从气缸中顺利抽出，方便后期的检修作业。

　　曲轴部分采用全支承设计，每个连杆轴颈两侧都设置有主轴颈支撑，整体刚度更高，能承受大扭矩输出时的弯曲载荷，平衡块的形状经过了精确的质量配平，每个平衡块的质心位置都经过计算，刚好抵消对应曲柄销、连杆大头端旋转运动产生的离心力，以及活塞组件往复运动产生的一阶惯性力。从安装边界来看，这套曲柄连杆机构的轴向总长度比同排量直列六缸结构缩短近220mm，整机宽度控制在680mm以内，能适配横置前驱、纵置后驱等多种动力布置形式，曲轴前端的带轮安装位、后端的飞轮连接法兰都保留了通用接口尺寸，可以直接匹配现有量产车型的前端轮系、变速箱连接壳体，不需要对周边附件做大幅度修改。

　　在实际运行过程中，两列气缸交替做功，曲轴每旋转两圈完成一个完整的工作循环，六个气缸的做功行程均匀错开，动力输出的平顺性远优于四缸机型，在中低转速区间就能输出足够的扭矩，既满足城市道路行驶时的低速动力响应需求，也能在高速巡航时保持较低的运转转速，降低燃油消耗。建模过程中对各运动部件的间隙做了精准还原，包括活塞与气缸壁的配缸间隙、连杆大头与曲轴轴颈的轴向间隙、活塞销与销座孔的配合间隙都按照实际工程公差设置，能直接用于运动仿真分析，验证不同转速下的活塞侧推力、曲轴载荷分布，为后续的零部件强度校核、NVH性能优化提供准确的三维数模基础。
