四层可调式钣金仓储单元货架结构设计

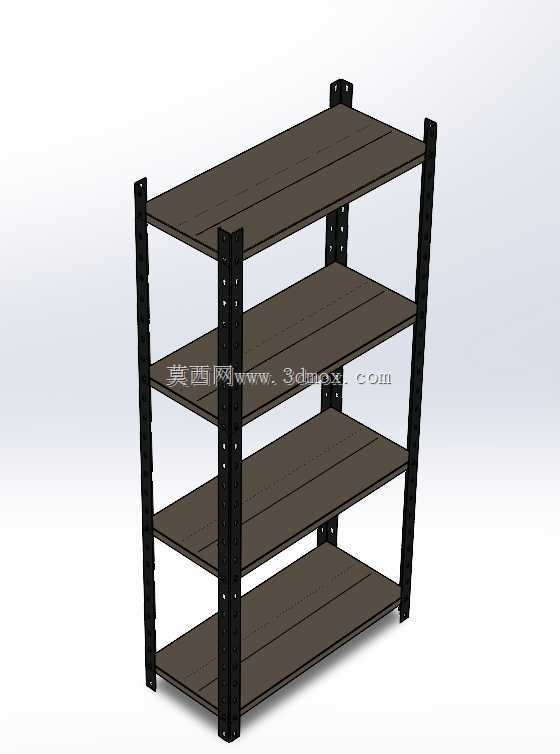

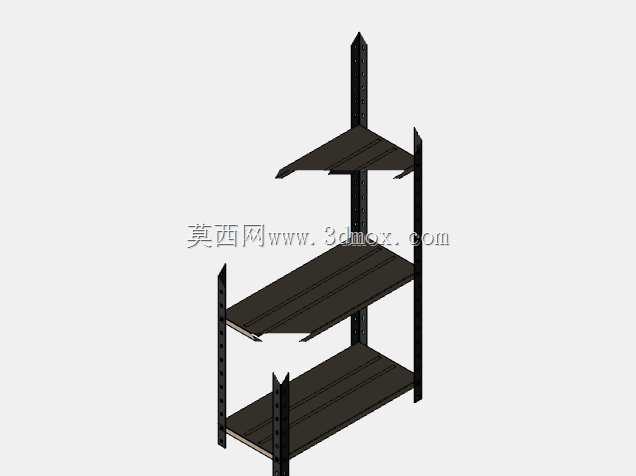

　　这款四层结构的钣金单元货架，主要面向中小件物料的分类存储场景，在电子元器件仓储、车间工位旁物料暂存、五金配件分类存放、维修间工具规整等场景下都能适配，相比传统焊接式货架，它的无焊组装结构能大幅降低运输与现场安装的成本，也方便后续根据存储需求调整层间距，适配不同高度的物料存放。从结构设计逻辑来看，整体采用立柱加层板的模块化组合思路，两侧的立式立柱采用等距冲孔的C型钣金折弯结构，冲孔间距按照通用仓储货架的模数设置，层板的支撑卡爪可以直接卡入对应高度的冲孔内，不需要额外的螺栓固定层板位置，安装时只需要将两侧立柱对齐，依次卡入四层承托板再放置层板即可完成组装，单人就能完成全部安装操作，不需要借助专用安装工具。

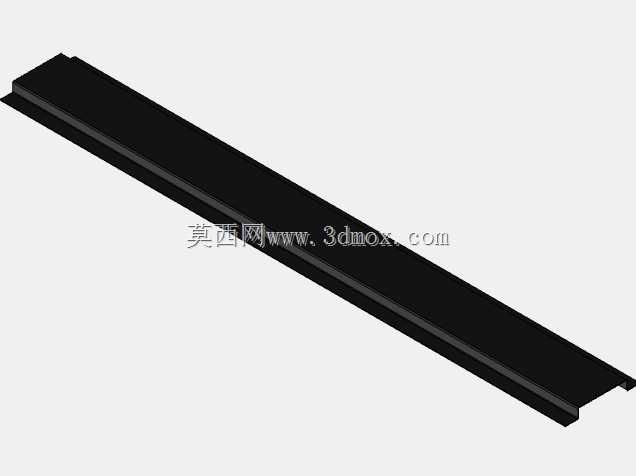

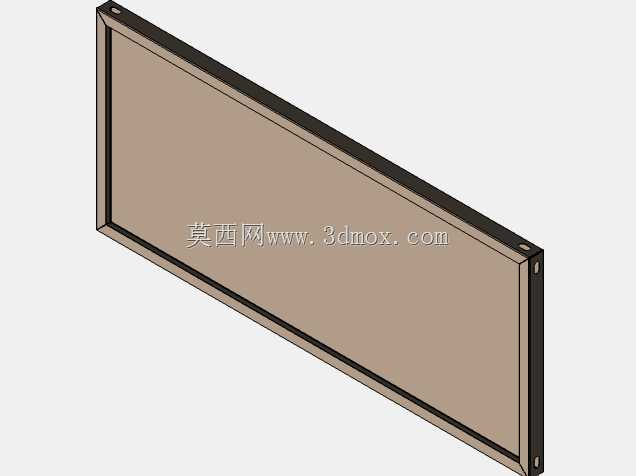

　　立柱的底部预留了地脚安装孔，可以根据使用场景选择是否搭配膨胀螺栓固定在地面，在放置较重物料时能避免货架侧翻，若用于轻型物料存放，也可以直接放置在平整地面使用，底部的平整折弯边能保证货架放置的稳定性，不会出现晃动偏移的问题。层板采用整块钣金折弯成型，四周做了向下的折弯翻边，一方面能提升层板的整体抗弯强度，避免放置重物时层板中部出现下凹变形，另一方面翻边结构也能防止放置在层板上的小件物料从边缘滑落，层板表面做了平整的哑光处理，不会出现反光晃眼的问题，也不容易残留污渍，日常清洁只需要用干布擦拭即可。从安装边界尺寸来看，整体宽度适配标准仓储通道的预留空间，深度可以满足常规尺寸的物料盒、工具盒、电子元件托盘的放置需求，四层的层高设置在空载状态下能保证每层都有足够的操作空间，拿取中层物料时不需要过度弯腰或者抬手，符合车间作业的人机工程学要求，相邻两个同型号的单元架可以通过侧边的连接片拼接成更长的货架组，不需要额外定制配件，就能根据仓储空间的大小灵活组合排布，充分利用墙面或者通道旁的闲置空间。

　　在结构强度设计上，每层的承重载荷按照常规中小件物料的存储重量做了冗余设计，立柱的冲孔位置做了局部的加强翻边，避免卡入支撑卡爪后长期承重出现孔位变形，层板与支撑卡爪的接触位置做了防滑定位结构，放置层板后不会出现前后左右的滑移，即使在拿取物料时碰到层板边缘，也不会出现层板移位脱落的问题。这款货架的所有钣金部件都采用统一的折弯工艺加工，没有复杂的异形曲面结构，加工时只需要通过激光下料、数控折弯就能完成全部零件的加工，不需要开模，小批量生产也能控制加工成本，零件的折弯公差控制在通用钣金加工的公差范围内，组装时不会出现孔位不对、卡爪卡不进的问题，互换性较强，若后续某一层板或者立柱出现磕碰损坏，只需要更换对应零件即可，不需要整体替换货架，能降低长期使用的维护成本。

　　在实际使用场景中，这类单元架除了用于仓储物料存放，也可以放置在生产线旁作为工位暂存架，用来放置待组装的零配件、组装完成的半成品，或者放置作业指导书、常用工具等物品，相比木质货架它的防潮防锈性能更好，在潮湿的车间环境下也不会出现发霉变形的问题，相比塑料货架它的承重能力更强，耐磕碰性能更好，即使被周转车轻微剐蹭也不会出现开裂破损的问题。设计时还考虑了堆叠使用的可能性，立柱顶部预留了对应的定位槽，若需要增加存储高度，可以在现有货架顶部叠加同型号的单元架，通过定位槽卡接固定后就能扩展成更高的货架，不需要额外采购加高配件，能根据不同阶段的存储需求灵活调整货架的整体高度，避免一次性采购过高货架造成的空间浪费。
