压铸模具用水管固定支撑工块结构

在压铸生产的模具冷却系统布设环节，管路的可靠固定直接影响冷却回路的稳定性，这款水管工块正是针对模具内冷却水管的安装定位需求设计的支撑固定构件。从实际应用场景来看，压铸模具工作过程中会持续承受高温铝液的热冲击，冷却水管如果缺乏刚性支撑，很容易在反复热胀冷缩、模具开合模振动的作用下出现移位、接头松脱甚至管路磨损破裂的问题，直接导致冷却效率下降，模具局部温度失衡，最终引发铸件缩孔、变形等质量缺陷，这款工块的核心作用就是为模具内的冷却水管提供稳定的安装基准，将管路牢牢限定在预设的走管位置，隔绝模具开合、压射过程带来的振动干扰。

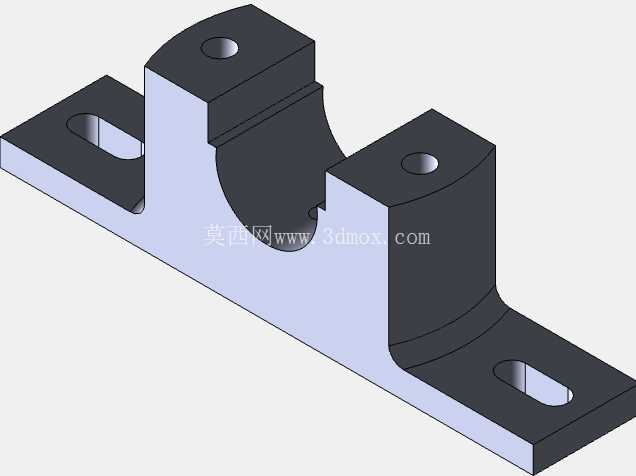

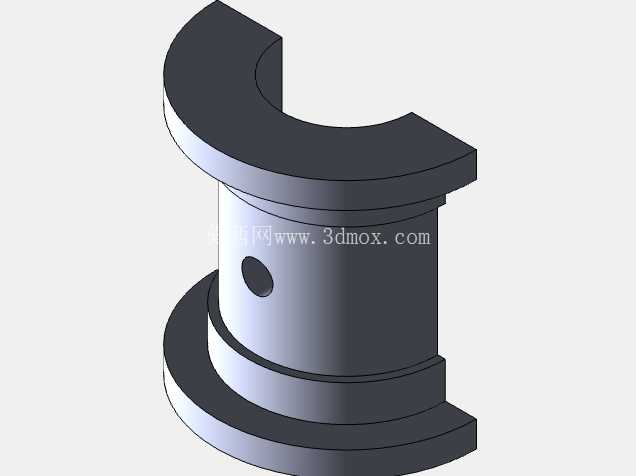

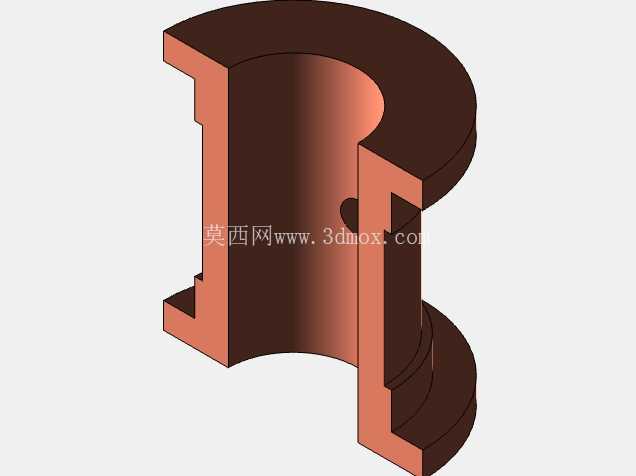

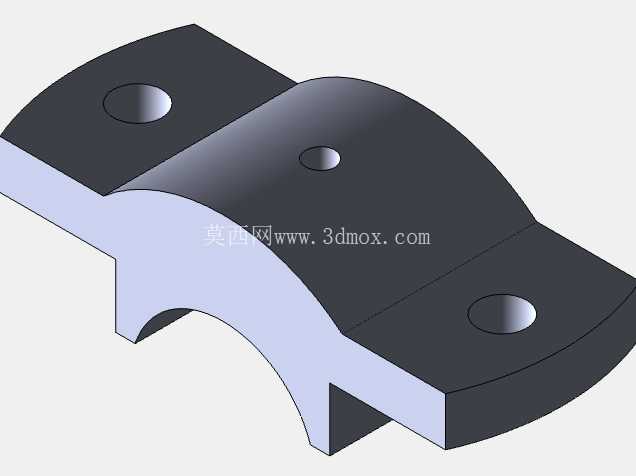

从结构设计思路来看，这款工块采用分体式支撑座搭配一体化安装底板的结构，中间的弧形内凹面完全匹配对应规格水管的外圆弧度，安装后可以与水管外壁形成大面积贴合，相比传统的管卡点接触固定方式，接触面积提升数倍，既可以避免局部应力集中压伤水管外壁，也能更好地限制水管的径向窜动。两侧的支撑立块顶部各设置了一个同轴的螺纹安装孔，用于装配压块或者锁紧螺钉，安装时可以先将水管卡入弧形凹槽，再通过顶部的锁紧件施加均匀的压紧力，不需要在水管上额外加工定位结构，不会破坏水管本身的结构强度，后期维护更换水管时也只需要松开顶部锁紧件即可操作，拆装效率远高于焊接或者一体式抱箍结构。

底部的安装底板向两侧延伸，两端各开设了一个长条形的腰型安装孔，这种孔型设计充分考虑了模具加工的装配误差补偿需求，现场安装时可以沿着腰孔的长度方向微调工块的固定位置，抵消模具本体上安装孔的位置度偏差，不需要对工块或者模具进行二次修配，大幅降低现场装配的工作量。底板与两侧立块之间采用大圆角过渡结构，避免直角处的应力集中，毕竟压铸生产现场模具周边的温度波动范围大，直角结构在反复热循环下很容易出现应力开裂，大圆角过渡可以均匀分散热应力与安装锁紧带来的结构应力，提升工块的长期使用寿命。

从安装边界尺寸来看，这款工块的整体高度适配压铸模内冷却水路的常规布设高度，底板的宽度控制在较小范围内，可以在模具模板的有限空间内灵活布置，不会与周边的顶针、冷却孔、螺丝孔产生干涉。两个立块之间的弧形凹槽直径对应常用的模具冷却水管外径，适配性强，不需要针对不同水管单独定制支撑件。立块顶部的螺纹孔深度经过精确计算，既保证足够的锁紧螺纹啮合长度，避免锁紧时滑牙，也不会因为孔深过大穿透立块影响结构强度。

在实际功能特性上，这款工块的结构刚性足够承受水管工作时的轻微振动，同时安装后不会遮挡水管周边的操作空间，方便后期对接管路接头、检查管路密封情况。相比传统的现场焊接支架方式，这种标准化的工块不需要现场施焊，不会因为焊接产生的热变形导致支撑位置偏移，也不会在模具模板上留下焊痕损伤模具本体。在多回路冷却系统的模具中，可以根据走管路径批量布置这款工块，统一管路的固定方式，让模具内部的管路排布更规整，减少管路之间的交叉干涉，也方便后期的模具保养与故障排查。

设计过程中也充分考虑了加工工艺性，整个工块的结构没有复杂的曲面或者深腔结构，采用常规的铣削、钻孔、攻丝工艺即可完成加工，加工成本低，加工精度容易保证，适合批量制作备用。所有的棱边都做了小倒角处理，避免安装过程中划伤操作人员或者割伤水管外壁，细节处理符合模具配件的安全使用要求。在实际选型使用时，只需要根据所固定水管的外径选择对应凹槽尺寸的工块，再根据模具上的可用安装空间确认底板的安装孔位是否匹配，不需要做额外的结构修改，即可直接安装使用，能够大幅缩短模具冷却系统的装配周期，提升模具运行过程中冷却回路的可靠性，减少因为管路固定问题导致的模具故障停机时间。
