紧凑型隔膜式增压水泵结构设计方案

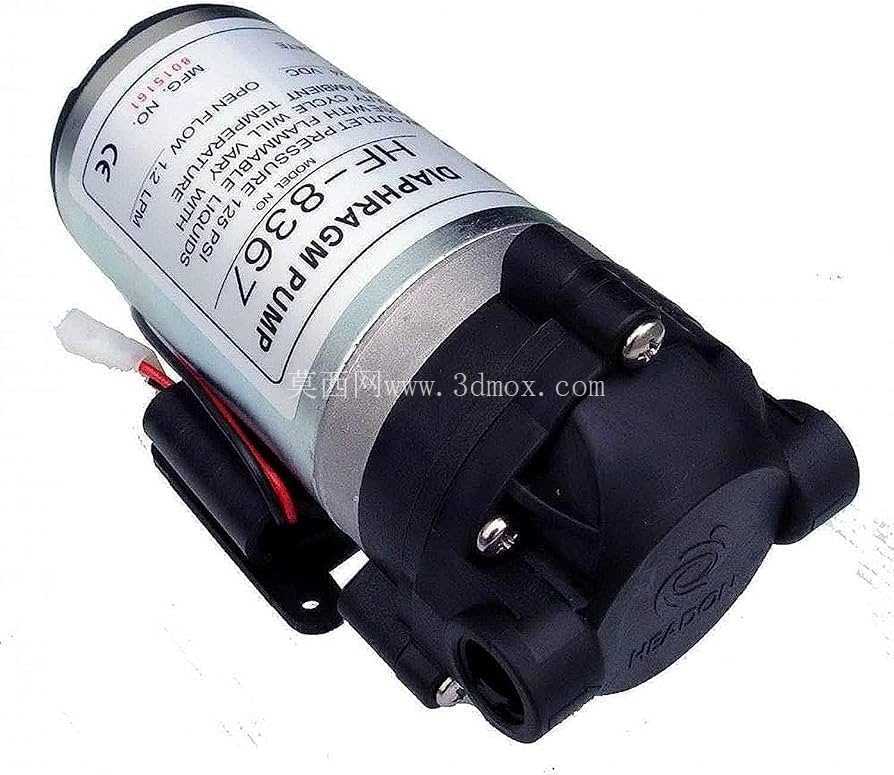

　　这款水泵的结构设计围绕小流量高扬程的民用与小型工业流体输送场景展开，常见于家用净水系统、小型冷却循环回路、实验室流体输送、车载供水系统等场景，核心作用是为低压流体管路提供稳定的增压输出，克服管路沿程阻力与终端用水点的压力需求，保障流体输送的稳定性与连续性。从功能特性来看，该泵采用隔膜式增压结构，泵头与驱动电机采用同轴集成布局，进出水接口采用对称侧置的内螺纹接口设计，接口轴线与泵体主轴线垂直，能够适配狭小安装空间内的管路走向排布，减少管路弯折带来的流阻损失。

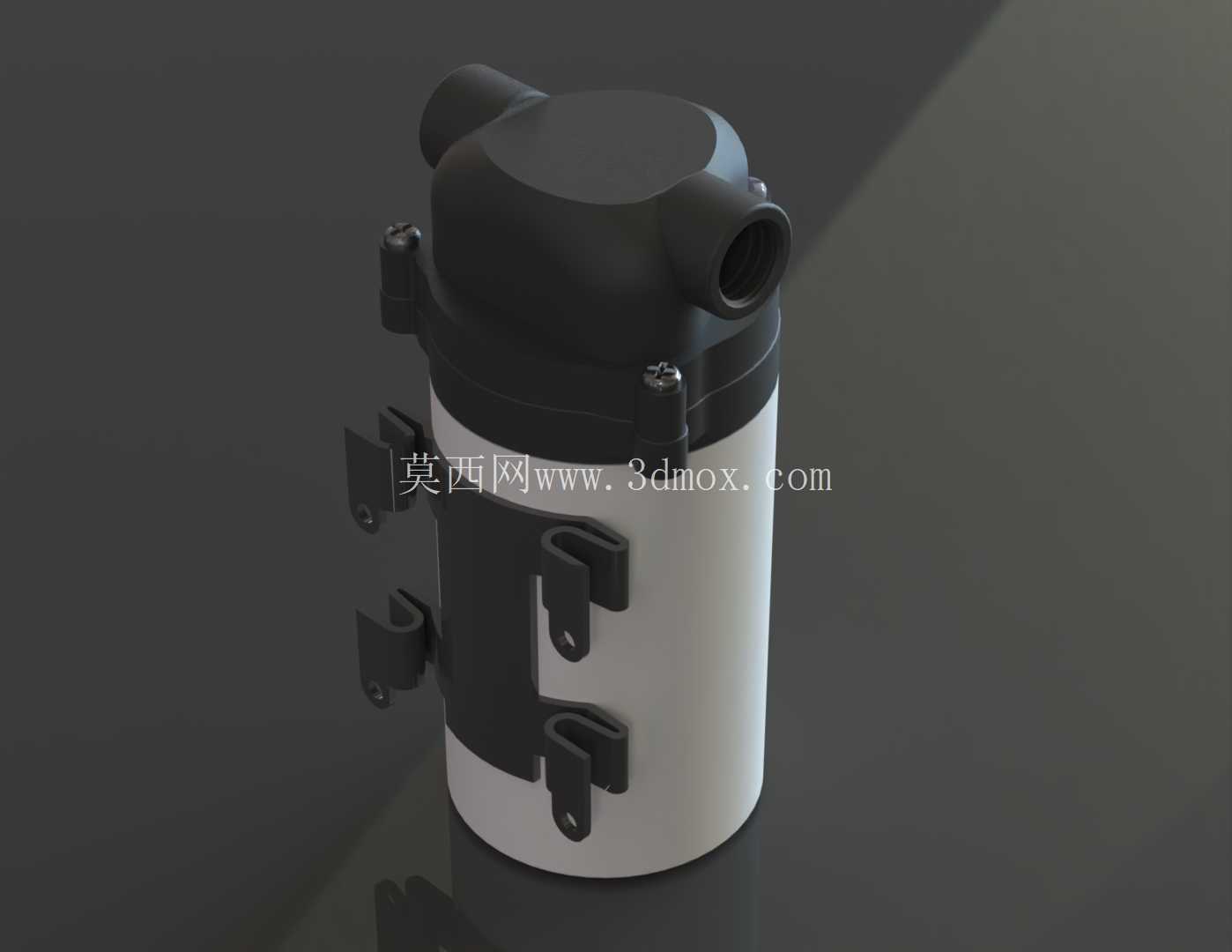

　　泵体上半部分为黑色工程塑料泵头结构，集成了进出水流道、单向阀组、隔膜腔室与泄压保护结构，泵头与下部电机壳体之间采用快拆式卡扣结构配合周向密封胶圈实现紧固，无需额外螺栓固定即可完成泵头与驱动段的密封连接，既能够保障运行过程中的密封可靠性，也便于后期对泵头内的易损件进行快速更换维护。下部的灰白色段为驱动电机壳体，内部集成了直流驱动电机、偏心传动机构与隔膜驱动连杆，电机输出的旋转运动通过偏心轮转化为隔膜的往复式直线运动，通过腔室容积的周期性变化配合进出水端的单向阀组实现流体的吸入与增压输出，这种传动结构能够实现电机与输送流体的完全隔离，避免流体进入电机段造成电路短路或部件腐蚀，适配洁净水、轻度腐蚀性弱酸碱流体的输送需求。

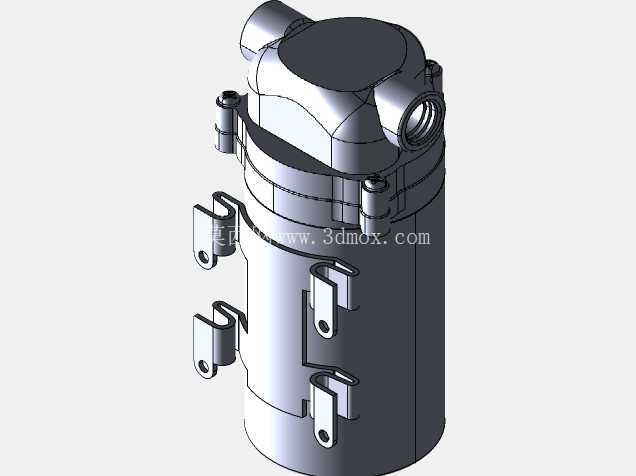

　　从安装边界来看，泵体整体为圆柱形主体结构，主体外径适配常规50-70mm的安装固定卡箍，泵体侧面预留的三个卡扣式固定耳位能够配合橡胶减震垫实现壁挂式、机架式安装，固定耳位上的安装孔位适配M4-M5规格的紧固螺丝，安装时需要预留至少100mm的轴向操作空间用于管路连接与后期维护，进出水接口的通径适配10-15mm的标准流体管路，能够匹配常见的净水系统软管、小型工业PU管的连接需求。设计过程中重点考量了运行减震与噪音控制，泵头与电机壳体的连接位置预留了环形减震胶圈的安装槽，固定耳位与泵体主体之间采用一体化的弹性连接结构，能够吸收隔膜往复运动产生的高频振动，避免振动传递到安装机架与连接管路产生共振噪音。

　　流道设计上采用了圆弧过渡的无直角流道结构，减少流体在泵腔内部的湍流与水锤效应，提升运行稳定性的同时降低流道内部的结垢风险，单向阀组采用平面密封结构，阀片采用柔性耐水材质，能够在低压启动场景下快速响应开启与关闭动作，避免低速运行时的内部回流造成的压力损失。泵体顶部的圆形端盖为泵头腔室的密封端盖，采用卡扣配合密封圈的紧固方式，拆卸后即可对腔室内部的隔膜与阀组进行检查更换，无需将整个泵体从管路上拆除，大幅降低后期维护的操作难度。在实际选型应用中，该类泵型适合连续或间歇式运行的小流量增压场景，安装时需要注意进出水方向与泵体标识保持一致，进水端建议加装前置过滤结构，避免大颗粒杂质进入泵腔造成单向阀卡滞或隔膜破损，固定安装时需要在固定耳位与安装面之间加装橡胶减震垫，进一步降低运行过程中的振动传递，连接管路时避免过度拧动接口造成泵头塑料结构开裂，管路连接完成后需要先进行排气操作再启动运行，避免泵腔内部存气造成的空转磨损。
