螺旋叶片折弯成型加工设备结构

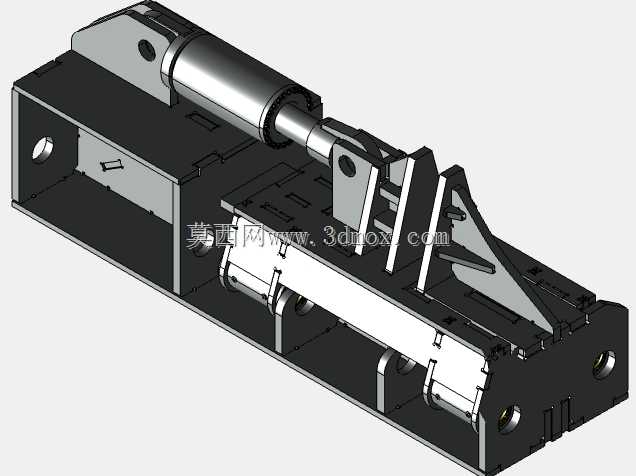

　　这套设备主要面向螺旋输送类配件的生产场景，针对螺旋叶片、螺旋杆类工件的折弯成型工序设计，在输送设备制造、五金型材加工车间的成型工位有着明确的应用定位。从结构布局来看，设备采用卧式框架作为承载基体，底部一体式的箱型机架承担全部执行机构的安装定位，框架内部预留了驱动组件、传动部件的安装腔体，外部加工面统一做了安装基准面的铣削处理，保证各运动部件的同轴度与平行度公差控制在装配要求范围内。设备前端的执行端采用直线驱动配合摆压成型的结构逻辑，直线驱动单元通过缸体连接法兰固定在机架尾部，输出端连接滑动压头组件，压头与导轨滑块做集成设计，沿机架上的线性导轨做往复直线运动，为成型工序提供稳定的轴向进给力。

　　成型工位设置在机架中部，定位靠模采用可拆换的模块化设计，针对不同螺距、不同叶片宽度的工件，可以快速更换对应型面的靠模块，无需重新调整整体机架的装配基准，缩短换型调试的周期。靠模侧方设置了角度限位挡块，配合压头的行程限位，可以精准控制叶片折弯的角度与成型弧度，避免过压导致的工件形变超差，也能减少欠压带来的二次校正工作量。从安装边界来看，设备整体采用卧式落地安装，底部机架预留了地脚螺栓安装孔，可直接固定在车间硬化地面或者设备工作台面上，安装时需要保证驱动单元轴线与压头运动方向的同轴度误差不超过0.1mm，导轨面的水平度误差控制在0.05mm/1000mm以内，避免长期运行出现偏磨导致的精度流失。

　　设备的进料侧预留了足够的工件上料空间，操作人员可以从侧方完成型材工件的定位装夹，出料侧对应成型后的工件取料位，无需额外增设辅助移位装置即可完成上下料操作。在功能设计上，这套设备摒弃了复杂的多轴联动结构，全部成型动作通过直线进给配合摆压机构完成，驱动端的动力传递路径短，机械效率更高，日常维护时仅需要定期检查导轨润滑状态、连接螺栓的预紧力即可，没有复杂的精密传动部件需要特殊养护，适合中小型加工车间的批量生产场景。针对螺旋叶片成型过程中容易出现的回弹问题，设计时在压头的成型面做了预回弹角度补偿，根据常用型材的材质特性，预留了对应的回弹余量，保证成型后的叶片弧度与设计值偏差控制在允许范围内。

　　机架的侧方开设了检修窗口，日常检查内部传动部件、润滑管路时不需要拆解整体机架外壳，降低维护的工作量。设备的所有运动部件都做了安全行程限位设计，压头运动到前后极限位置时会触发机械硬限位，避免超程导致的机构碰撞损坏，同时在操作侧预留了控制元件的安装位，可以根据实际生产需求加装手动控制按钮或者脚踏开关，适配不同操作人员的操作习惯。从结构强度来看，机架整体采用厚钢板焊接后去应力处理，焊接完成后对整体框架做时效处理消除焊接内应力，避免长期受力出现框架形变导致的精度下降，所有受力连接位置都采用加强筋做结构补强，在满负载成型作业时，框架的形变量控制在允许范围内，不会因为刚性不足导致工件成型精度超差。
