卧式螺带混合设备工业结构设计

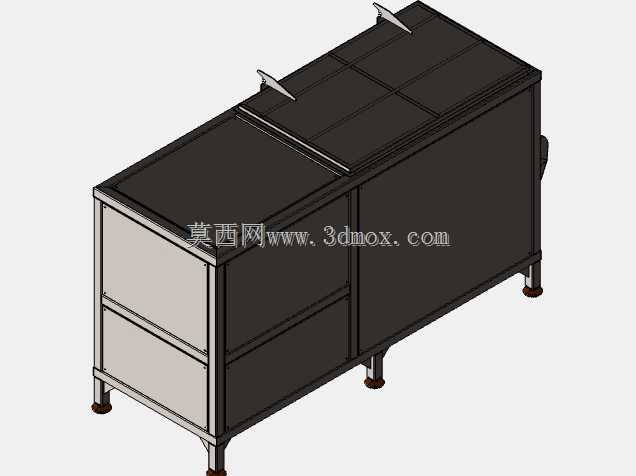

　　在粉体加工、颗粒混配的生产场景里，卧式螺带混合设备一直是批次混料工序的核心单元，这套三维结构完整还原了量产机型的全部装配细节，从机架承重结构到槽体密封、搅拌组件排布都做了1:1的结构复刻，能直接作为同类型设备改型设计的参考基底。

　　从实际应用场景来看，这类设备广泛覆盖食品粉料、化工助剂、建筑外加剂、饲料原料的混合作业，适配从细粉状到小颗粒状、带少量轻纤维的多种物料，单批次处理量适配中小产能生产线的排布需求，不需要额外做复杂的地基预埋，放置在平整硬化车间地面即可完成安装固定。设备底部配置的可调支撑脚，能在地面存在小幅平整度偏差时完成调平，避免搅拌轴运转时出现偏磨、异响的问题，支撑脚底部的防滑垫结构也能降低设备满载运行时的振动传递，减少对周边精密计量设备的干扰。

　　槽体部分采用全封闭焊接结构，顶部设置的两个快开式投料口，既可以满足人工小批量投料的操作需求，也能对接真空上料机的管路接口，投料口的翻盖结构带密封胶条，混合流动性较好的细粉料时不会出现粉尘外溢的问题，符合车间职业健康防护的设计要求。槽体侧壁预留的检修口位置，能在设备长期运行后快速清理槽内残留物料，也方便操作人员检查内部螺带的磨损情况，不需要整体拆解搅拌轴就能完成日常维护作业。槽体一端的出料结构适配大口径蝶阀，出料时不会出现物料架桥堵塞的问题，整批次物料的残留量控制在极低水平，换料清理的工作量远小于立式混合设备。

　　核心的搅拌组件采用内外双层螺带结构设计，工作时内层螺带将物料向槽体一端推送，外层螺带将物料向反向推送，形成上下、左右方向的循环对流，混合均匀度能满足多数配方的混配要求，不会出现局部物料配比偏差的问题。螺带与搅拌轴之间的支撑筋板做了加厚处理，满载启动时不会出现筋板变形、螺带刮蹭槽体内壁的问题，螺带边缘与槽体内壁的间隙控制在合理范围，既避免间隙过大残留物料过多，也防止间隙过小因加工装配误差出现运动干涉。

　　驱动端的结构布局做了优化，电机与减速机的安装位置贴合槽体端部，不会额外占用过多的车间横向空间，传动部分的防护罩结构完整覆盖旋转部件，符合车间安全生产的防护要求。设备整体的外形尺寸适配标准车间的门洞宽度，设备进场安装时不需要拆解主体结构，能减少现场安装的工作量。电气控制部分的安装位预留于槽体侧部的空腔内，走线全部沿机架内部的线槽排布，不会出现明线裸露被物料污染、被人员剐蹭的问题。

　　从设计思路来看，这套结构优先平衡了设备的易维护性与运行可靠性，没有采用过多复杂的特殊结构，所有零部件都选用行业通用的标准件，后期备件采购成本低，维修更换不需要联系原厂定制，能有效降低生产企业的长期运维成本。槽体的圆角过渡设计避免了物料在边角处堆积，清理时没有卫生死角，适配对物料清洁度有要求的生产场景。机架部分采用型钢焊接成型，焊后做去应力处理，长期满载运行不会出现机架变形的问题，能保证搅拌轴的同轴度长期保持在允许公差范围内，延长轴承、密封件的使用寿命。

　　在安装边界上，设备周边只需要预留单侧的检修通道即可，顶部预留投料操作的空间，不需要额外架设高位操作平台，整体的空间利用率远高于同处理量的其他类型混合设备。设备运行时的噪声水平控制在工业生产允许的范围内，不需要额外做隔音防护措施，适合布置在常规生产车间内。
