管式螺旋上料输送设备结构设计

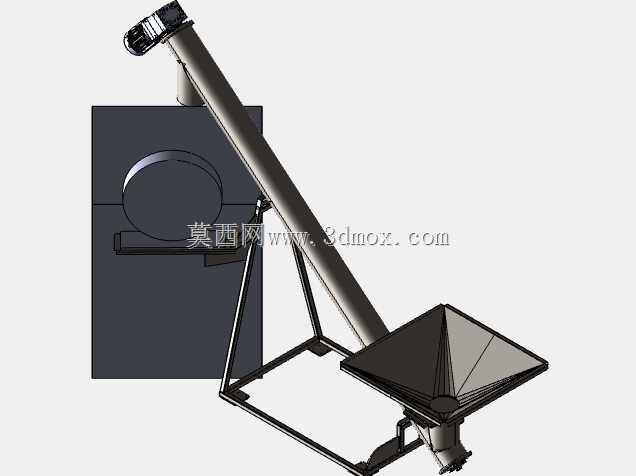

　　这款管式螺旋输送设备主要面向散状物料的密闭式提升输送场景，在食品加工、建材生产、化工原料转运、粮食仓储等工况中都有广泛适配性，尤其适合粉状、颗粒状、小粒径碎块类物料的短距离垂直或倾斜角度上料作业，能有效避免开放式输送过程中出现的物料洒落、粉尘外溢问题，降低车间内的扬尘污染与物料损耗。从结构设计逻辑来看，设备整体采用倾斜布置的管式输送腔体作为核心载体，进料端设置敞口式方锥形料斗，料斗的锥角设计经过反复校核，既保证物料能够依靠自重顺利滑入输送管入口，又不会因锥度过大导致料斗整体高度过高，占用过多竖向安装空间；料斗与输送管的衔接位置做了圆弧过渡处理，避免物料在拐角处出现积料、卡滞的问题，针对流动性较差的物料，还可在该位置预留振动电机安装位，无需改动主体结构即可实现辅助破拱。输送管内部的螺旋叶片采用等螺距实体面型设计，叶片与管壁的间隙控制在合理范围内，既不会因间隙过大导致物料回流、输送效率下降，也不会因间隙过小造成叶片与管壁摩擦，增加运行阻力与部件磨损；螺旋轴的两端采用带密封结构的轴承座支撑，驱动端布置在输送管的上端出料侧，这种布置方式能让螺旋轴在运行过程中处于受拉状态，相比下端驱动的受压状态，可有效降低长轴运行时的挠曲变形量，减少中间支撑的设置数量，降低物料在输送过程中被中间支撑部件卡阻的概率。

　　设备的支撑机架采用方管焊接结构，底部设置横向支撑脚，可通过膨胀螺栓与地面基础固定，支撑腿上预留了多组安装孔位，可根据实际安装场景的进料、出料高度差，调整输送管的倾斜角度，适配不同高度的接料设备进料口需求；倾斜角度的调整范围覆盖30度到60度区间，调整时仅需松开连接位置的紧固件，调整到位后重新锁紧即可，无需对机架主体进行切割、焊接等二次加工。出料口设置在输送管上端的下侧，采用法兰式连接结构，可直接对接下游设备的进料口，也可根据需求接软连接实现密闭出料，避免物料下落过程中产生粉尘。

　　从安装边界来看，设备整体的水平投影长度随倾斜角度变化而调整，当采用常用的45度倾斜安装时，水平方向占用空间约为输送管总长度的0.7倍，竖向提升高度约为输送管总长度的0.7倍，选型时可根据现场的提升高度需求反推所需的输送管长度，同时需要预留出料端驱动电机的安装与维护空间，驱动电机侧需要留出至少0.8米的操作空间，方便日常检修、润滑与易损件更换。设计过程中针对不同物料的特性做了结构适配考量，比如针对磨琢性较强的物料，可在输送管内壁加装可更换的耐磨衬板，螺旋叶片边缘也可堆焊耐磨层，延长设备的整体使用寿命；针对含水率较高、易粘结的物料，可将螺旋叶片设计为带式结构，减少叶片与物料的接触面积，降低粘结堵塞的概率。

　　设备的进料斗尺寸设计兼顾了人工倒料与上游设备自动落料两种进料方式，料斗的上口尺寸足够容纳常规的料桶倒料操作，同时也能对接皮带机、振动筛等上游设备的出料口，无需额外制作过渡接料结构。整体结构没有冗余的复杂部件，所有易损件都采用标准化设计，日常维护时仅需定期检查轴承密封件的磨损情况、螺旋叶片的间隙变化即可，不需要复杂的专用工具，降低了现场运维的技术门槛。在实际工况使用中，这类管式螺旋输送机常搭配配料秤、混合机、包装机等设备使用，作为生产线中的物料提升转运单元，其密闭式的结构能很好地满足有洁净度要求、粉尘控制要求的生产场景，相比斗式提升机，它的结构更简单，安装高度更低，适合小流量、短距离的物料提升需求，整体运行过程平稳，噪音低，不会出现斗式提升机常见的掉斗、跑偏等故障问题。
