倾斜式U型槽螺旋上料输送设备结构

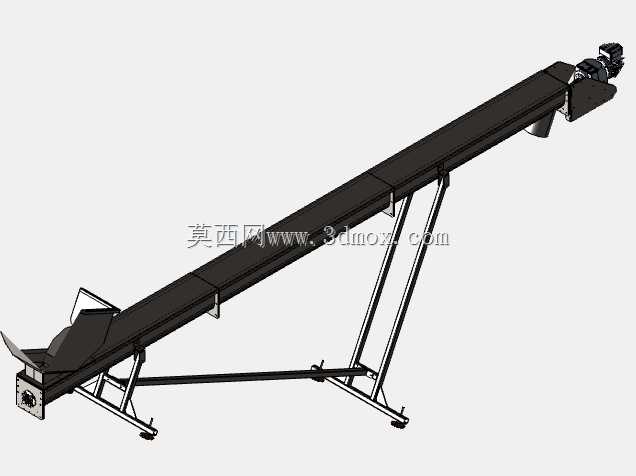

　　从结构设计逻辑来看，设备采用倾斜式布置方案，支撑结构为三角桁架式焊接机架，底部配置可调式支撑脚，能够根据现场受料点的高度差调整整机倾斜角度，适配不同的安装高差需求，机架的斜向支撑与横向连接杆件做了等强度排布，在控制整机自重的前提下保证长距离槽体的刚性，避免满载运行时槽体出现挠曲变形影响螺旋叶片的运转间隙。槽体采用U型截面设计，相比圆管螺旋输送机，U型结构的上盖可快速拆卸，日常清理槽内残留物料、检修更换螺旋叶片时操作空间更大，尤其适配多品类物料换产输送的场景，避免不同批次物料交叉污染；槽体端部的端座采用分体式轴承座设计，密封结构选用组合式防尘密封，能够阻挡细粉状物料进入轴承腔造成磨损，延长转动部件的维护周期。这款倾斜布置的U型槽体输送结构，主要针对散状、颗粒状、小块状物料的短距离提升转运场景设计，在粮食加工、建材配料、化工粉体输送、废旧物料回收分拣等生产环节都有广泛适配性，能够完成从低位料仓、地面料堆到高位受料设备比如搅拌主机、筛分设备、包装料斗的连续给料作业，替代传统人工上料的高强度重复劳作，同时避免物料转运过程中的撒漏、扬尘问题，适配生产现场连续化作业的节拍要求。

　　驱动端布置在设备高位出料端，这种布置方式能够让螺旋轴在运转时处于受拉状态，相比低位驱动的受压状态，可降低螺旋轴长径比过大带来的弯曲挠度，减少叶片与槽体内壁的刮蹭风险；驱动单元与螺旋轴之间采用联轴器直连，传动效率更高，同时减少链传动带来的维护点位。进料端设置在设备低位的槽体顶部，配套扩口式进料导料槽，能够适配人工倒料、料仓落料、皮带机转接等多种进料方式，导料槽的倾斜角度大于物料自然安息角，避免物料在进料口堆积架桥；出料口设置在高位端部的槽体下方，为方形法兰接口，可直接与下游设备的进料口通过螺栓连接，接口处可根据需求加装软连接结构，抵消设备运转时的振动传递。

　　设备的螺旋叶片采用等螺距连续螺旋设计，针对不同物料特性可调整螺距参数，比如输送流动性好的颗粒物料时选用大螺距提升输送效率，输送易缠绕的轻质物料比如碎塑料、秸秆碎屑时可选用带破缠结构的特制叶片，避免物料在槽内卡滞。整机的安装边界需要重点关注，倾斜角度通常控制在15度到45度区间内，角度过大时会降低物料的输送效率，容易出现物料回滑问题；设备安装时需要保证螺旋轴与槽体的同轴度公差控制在合理范围内，两端轴承座的安装平面需要做找平处理，避免运转时出现附加载荷；机架底部的支撑脚需要与地面做可靠固定，尤其是大长度规格的设备，要避免满载启动时出现整机移位的问题。

　　在实际选型适配时，需要根据输送物料的堆积密度、磨琢性、含水率调整槽体壁厚、叶片厚度以及驱动功率，比如输送磨琢性强的砂石类物料时，槽体内壁可加装可更换的耐磨衬板，叶片表面做耐磨堆焊处理，延长易损件的使用寿命；输送含水率较高的易粘结物料时，可在槽体外部加装振动电机或者内壁加装防粘衬板，避免物料粘结在槽壁和叶片上造成输送效率下降。这款结构的三维建模过程中，对各个部件的装配间隙做了还原，包括螺旋叶片与槽体内壁的预留间隙、轴承座的安装定位尺寸、支撑脚的调节行程都做了参数化处理，结构设计人员可以直接根据自身的输送产能、安装高差需求调整对应参数，快速完成适配自身工况的设备改型设计，减少重复建模的工作量。
