那智不二越MZ04六轴工业机械手结构

这款六轴关节式机械手的结构设计，完全围绕紧凑工位的高速作业需求展开，从底座安装面到末端法兰的全链路布局，都在平衡负载能力与动作灵活性的边界。先从安装端说起，底座采用方形法兰式安装结构，四个固定沉孔的位置公差严格控制在0.02mm范围内，适配常见的钢制安装基座、铝型材机架台面甚至是移动AGV的搭载平台，安装面的平面度要求达到Ra1.6，避免固定后底座形变影响后续关节的重复定位精度，底座内部预留了伺服电机走线的中空通道，所有动力线、编码器线都从关节内部穿行，不会在外部拖挂线缆，既避免作业过程中线缆剐蹭周边工装，也能减少线缆弯折疲劳带来的设备故障。

从关节布局来看，这款机械手的J1轴采用了大直径交叉滚子轴承支撑，回转范围覆盖正负170度，足够应对工位两侧的物料取放需求，J2、J3轴的臂体采用了内凹式的结构设计，在大臂抬升、小臂屈伸的过程中，臂体不会和底座、周边防护栏产生运动干涉，尤其是在近距离作业的场景下，这种紧凑的臂型结构可以让机械手在0.4米到0.8米的作业半径内完成快速往复动作，不会因为臂体外凸需要额外预留安全避让空间。J4、J5、J6轴的腕部结构采用了同轴中空设计，末端可以直接穿过气管、信号线，适配夹爪、真空吸盘、焊枪、涂胶头等多种末端执行器，腕部的三个关节回转速度匹配了高速分拣、精密装配的动作节拍，不会出现末端动作滞后于大臂运动的情况。

在实际生产场景里，这款机械手的适配场景非常广泛，3C电子行业的PCB板上下料、小零件螺丝锁付，汽车零部件行业的小尺寸工件搬运、涂胶作业，食品医药行业的包装盒分拣、理料，都能看到同类型设备的应用。它的额定负载4kg完全覆盖了这类场景下的常见工件重量，臂体的轻量化铸铝结构既保证了结构刚性，又降低了关节电机的负载，让连续往复作业的节拍可以稳定在0.4秒每个循环，重复定位精度控制在正负0.02mm，完全满足精密装配的公差要求。

设计过程中，每一个关节的密封结构都做了针对性优化，关节衔接处的迷宫式密封搭配耐油橡胶密封圈，可以阻挡车间内的切削液飞沫、粉尘进入关节内部，适配机加工车间、装配车间、洁净车间等多种生产环境，臂体表面的阳极氧化处理层，既可以抵抗常见的弱腐蚀介质，也方便日常清洁维护，不会因为长期使用出现表层锈蚀掉漆的问题。在运动边界的设计上，每一个关节都预留了硬限位和软限位双重保护，硬限位采用刚性挡块结构，在软件限位失效的情况下可以直接阻挡关节超程转动，避免臂体撞击周边设备造成损坏，软限位的参数可以根据实际工位的布局灵活调整，用户可以根据现场的工装位置、防护栏位置自定义各轴的运动范围，不需要额外加装机械限位结构。

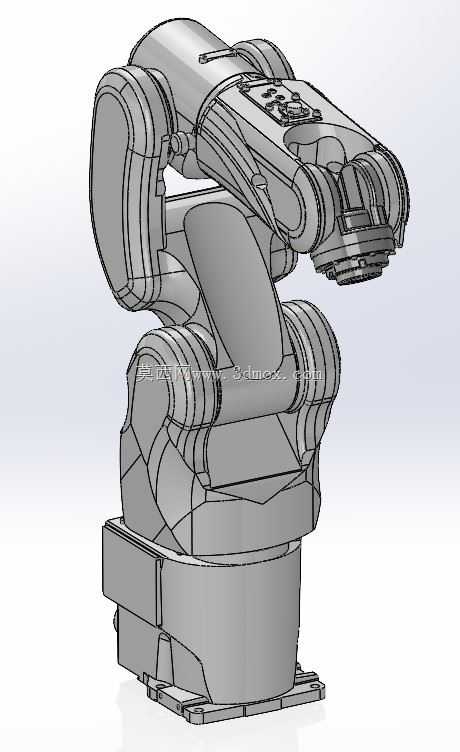

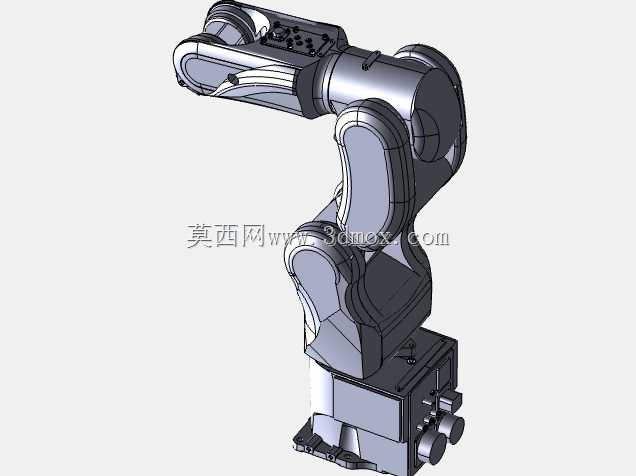

从结构建模的细节来看，臂体内部的筋板布局完全遵循了受力最优的原则，大臂、小臂的受力关键位置都做了加厚处理，非受力区域做了镂空减重，在保证臂体满载情况下形变量不超过0.01mm的前提下，尽可能降低臂体自重，提升动作响应速度。关节处的电机安装位、减速机安装位的配合公差都按照实际装配要求做了预留，建模时还原了轴承安装台阶、密封槽、走线孔的全部细节，不管是用来做生产线的工位布局仿真、干涉检查，还是用来做设备改造的结构参考，都能直接对应实际设备的尺寸参数，不需要再反复核对实物的安装边界。很多工程师在做小型自动化工作站布局的时候，经常会遇到工位空间有限、机械手动作范围和工装干涉的问题，这个模型还原了全姿态下的运动包络线，在布局阶段就可以直接模拟各个取料、放料位置的机械手姿态，提前排查干涉风险，减少现场调试的整改工作量。
