SeeedStudioXIAOSAMD21微型开发板结构

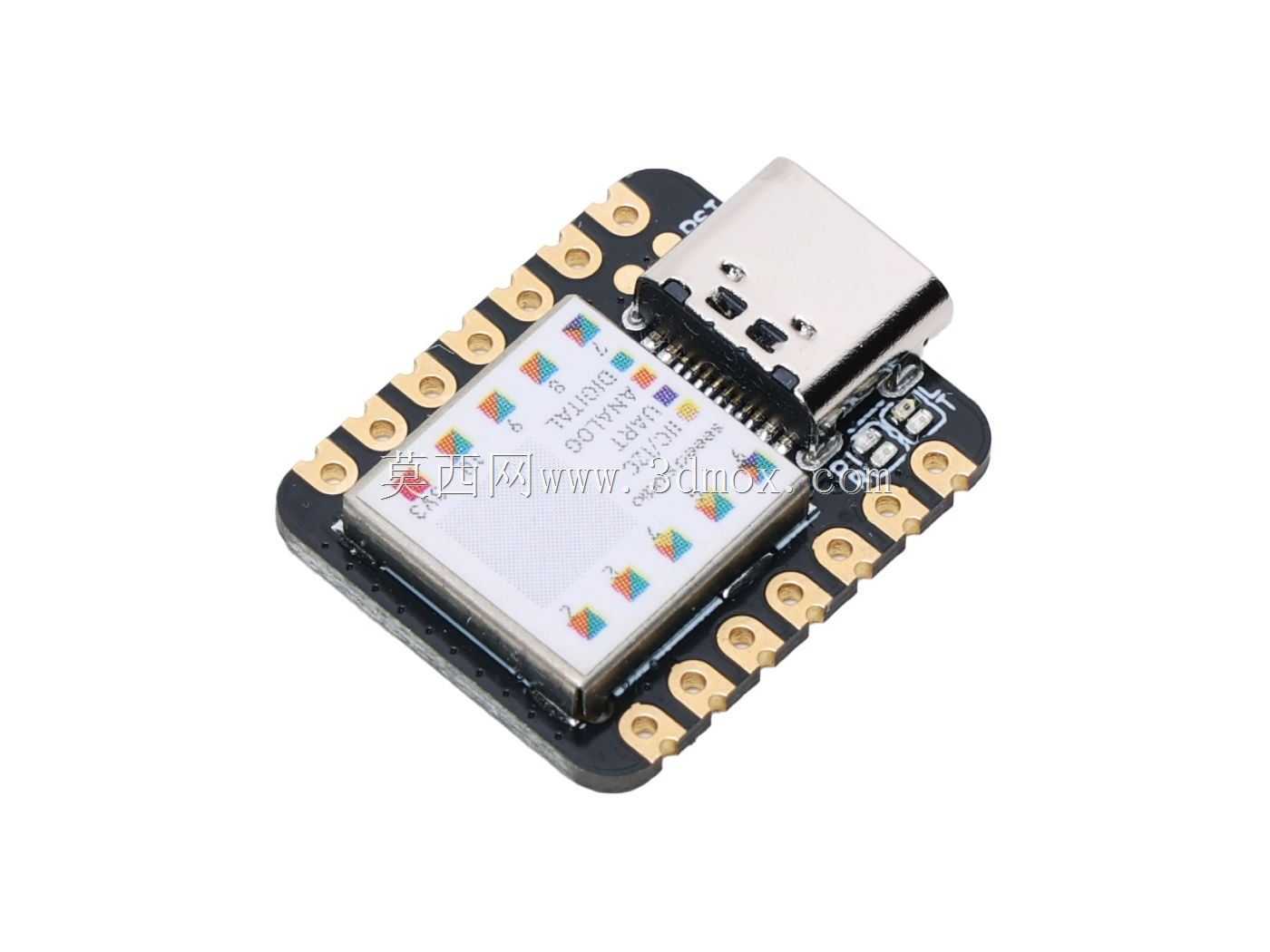

　　这款微型开发板核心采用SAMD21G18芯片作为主控，整体尺寸控制在极小范围内，板载Type-C接口用于供电与程序烧录，四周排布的半孔焊盘可直接焊接在载板上，也可通过排针接入面包板做原型验证，适配穿戴式设备、小型传感节点、便携式交互装置这类对安装空间有严苛要求的场景。从结构设计层面看，板层布局充分考虑了高密度布线的信号完整性，Type-C接口的金属屏蔽罩直接与板上接地网络连通，可降低USB通信过程中的电磁干扰，接口位置突出板边1.2mm，既保证公头插入时的咬合深度，又不会在焊接载板时和周边元件产生结构干涉。

　　所有贴片元件均布置在PCB正面，背面无突出元件，整板贴装完成后最大厚度不超过3.5mm，可嵌入厚度5mm以内的超薄设备壳体内部，安装时仅需在壳体对应位置预留Type-C接口的避让开孔，开孔尺寸匹配接口外轮廓做0.2mm公差即可，无需额外设计固定柱，依靠焊盘焊接或背面贴装双面泡棉胶即可完成固定。功能层面，该开发板支持多套开源开发环境，板上所有IO引脚全部引出到周边焊盘，每个引脚的电气参数完全匹配主控芯片的 datasheet 要求，可直接对接I2C、SPI、UART等常用外设接口，板载电源管理电路可兼容3.3V与5V输入供电，无需额外外接电平转换模块即可对接多数常用传感器模块。

　　做结构适配时需要注意，板载LED指示灯位于主控芯片侧方，若壳体做遮光处理，需要在对应位置预留1mm直径的导光孔，导光柱端面与LED表面距离控制在0.5mm以内即可保证透光效果。焊盘采用半孔化工艺处理，焊接时锡量需要控制在刚好覆盖焊盘表面即可，过量堆锡会导致相邻焊盘连锡短路，若采用回流焊工艺，炉温曲线需要匹配板上元件的耐温阈值，Type-C接口的塑料绝缘件耐温上限为260℃，过炉时长需要控制在10秒以内避免接口变形。

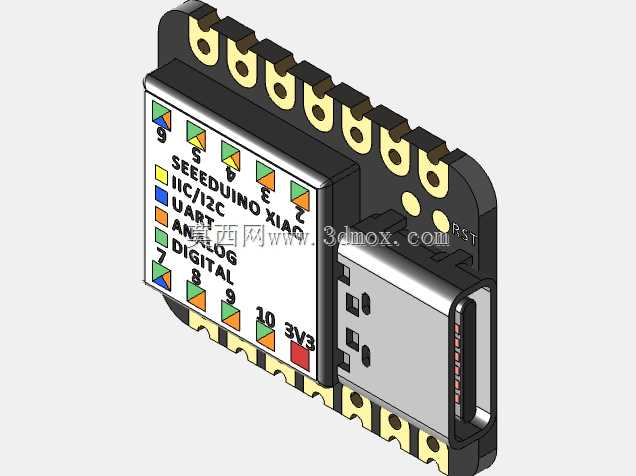

　　在实际项目应用中，这类微型开发板常被用作小型智能硬件的核心控制单元，比如可穿戴健康监测设备、微型环境传感节点、桌面小型创意装置的控制核心，相比常规尺寸的开发板，它的安装边界更小，不需要预留多余的固定空间，可直接整合进终端产品的结构内部，省去了定制主控板的前期开发周期，适合小批量原型验证和创意产品快速迭代。建模时所有元件的高度都按照实际物料的标称尺寸做了还原，包括Type-C接口的金属外壳高度、主控芯片的塑封厚度、周边阻容元件的贴装高度，周边焊盘的间距严格按照1.27mm排针间距做了对齐，若需要设计配套的扩展载板，可直接调用该模型做装配干涉检查，提前排查元件碰撞、接口对位不准的问题，减少打样迭代次数。板边做了圆角处理，圆角半径0.8mm，安装时不会刮伤壳体内部的走线或绝缘层，整板的外形轮廓公差控制在±0.1mm，和设计图纸的标称尺寸完全匹配，可直接用于结构装配仿真。
