CNC第五轴旋转台TR-140结构设计

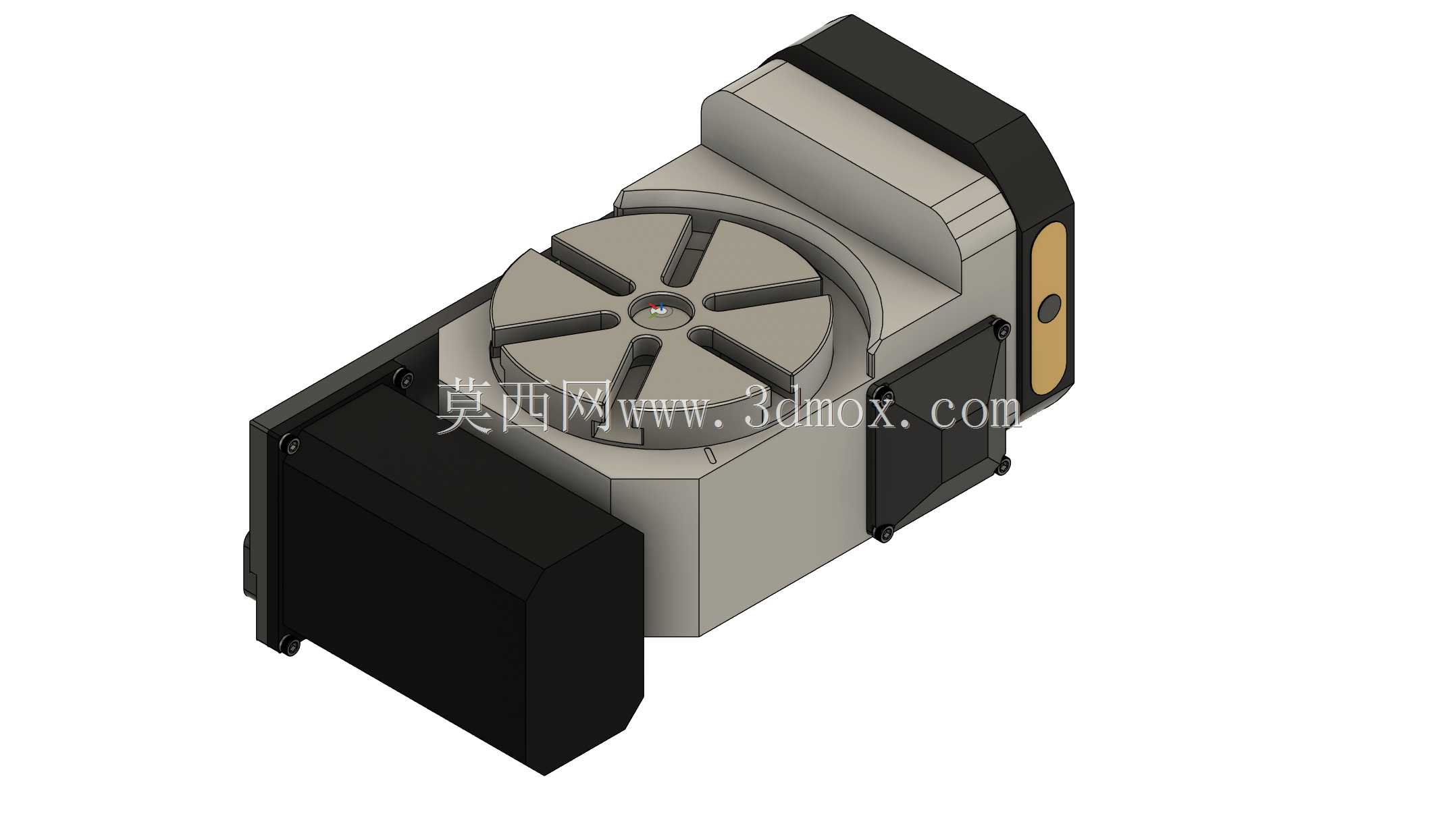

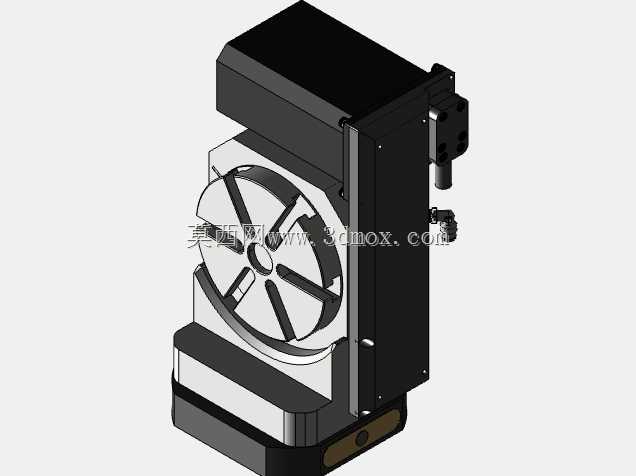

　　在精密机加工车间的产线升级场景里，不少已配置四轴加工中心的工厂，都会面临多面体复杂零件二次装夹定位误差大、工序流转效率低的问题，这款TR-140第五轴旋转台，就是针对现有四轴设备的五轴功能拓展需求开发的独立转台单元，不需要对原有机床主体做大规模结构改造，就能快速完成第五轴的定位与联动加工能力升级。从实际加工场景来看，这类转台常用来处理小型精密壳体、叶轮、复杂模具镶件等需要多面联动加工的零件，相比重新采购整台五轴加工中心，加装独立转台的改造成本更低，也能适配车间内不同品牌的现有CNC设备，只要匹配对应的IO接口与控制逻辑，就能实现和原有系统的协同运行。从功能特性上看，该转台采用独立的驱动单元布局，驱动模块布置在转台本体侧方，和圆形回转工作台做了结构分隔，既避免加工过程中的切削液、金属碎屑侵入驱动传动结构，也能让整体安装重心更贴近机床工作台面，降低悬臂负载带来的精度偏差。回转工作台面采用带径向T型槽的结构设计，槽位均匀分布在盘面圆周方向，可配合通用压板、定制夹具完成不同外形工件的快速装夹，盘面中心设置有定位基准孔，可配合标准定位销实现夹具的快速找正，减少单件装夹的辅助时间。

　　设计过程中，团队重点考量了转台的安装适配边界，整体采用紧凑式的箱体结构，侧方驱动单元的外轮廓做了斜切收边处理，避免转台在大角度回转时和机床主轴、刀库发生运动干涉，转台底部的安装基面做了整面精加工处理，可直接固定在标准机床T型槽工作台上，不需要额外制作过渡连接垫板，降低安装调试的工作量。传动结构上，转台内部采用高精度蜗轮蜗杆传动副，配合消隙结构设计，可在回转定位时消除反向间隙，保证多面加工的位置精度，侧方的驱动单元预留有标准伺服电机安装接口，可根据用户现有设备的控制系统品牌，匹配对应规格的伺服电机，不需要额外更换驱动模块。

　　从安装尺寸边界来看，转台的回转盘面直径适配中小型加工中心的工作台行程，整体高度控制在合理范围内，不会过度占用机床的Z轴加工行程，当转台做0-360度连续回转、配合原有第四轴做摆动动作时，整体运动包络不会超出常规中小型立式加工中心的行程范围，可覆盖绝大多数小型精密零件的五轴加工需求。在细节设计上，转台的壳体连接处均设置有密封胶条安装槽，侧方的电气接口采用下沉式防护设计，可抵御加工过程中高压切削液的冲刷，驱动单元外侧设置有状态观察窗，可快速查看内部传动结构的运行状态，不需要拆解壳体就能完成日常的油位检查、状态确认工作。

　　对于设备选型的工程师来说，这类独立转台的核心优势在于适配灵活性，不需要绑定特定品牌的机床主体，可根据车间现有设备的加工行程、负载能力灵活选配，在做三维建模设计时，整个转台的装配关系完全按照实际加工装配逻辑搭建，各个连接部位的螺栓孔位、密封槽尺寸、配合公差都和实际加工要求一致，可直接作为设备改造选型的参考模型，也能用来做加工前的运动干涉仿真，提前预判转台加装后和机床主轴、夹具、工件之间的运动碰撞风险，减少现场调试的试错成本。在实际加工应用中，搭配该转台的四轴设备可完成原本需要多次装夹才能加工的多面特征，比如零件侧面的斜孔、复杂曲面轮廓、圆周方向均布的异形槽等，一次装夹就能完成全部工序加工，既减少了多次装夹带来的定位误差，也能缩短工序间的工件流转、等待时间，提升小型精密零件的加工效率与成品合格率。
