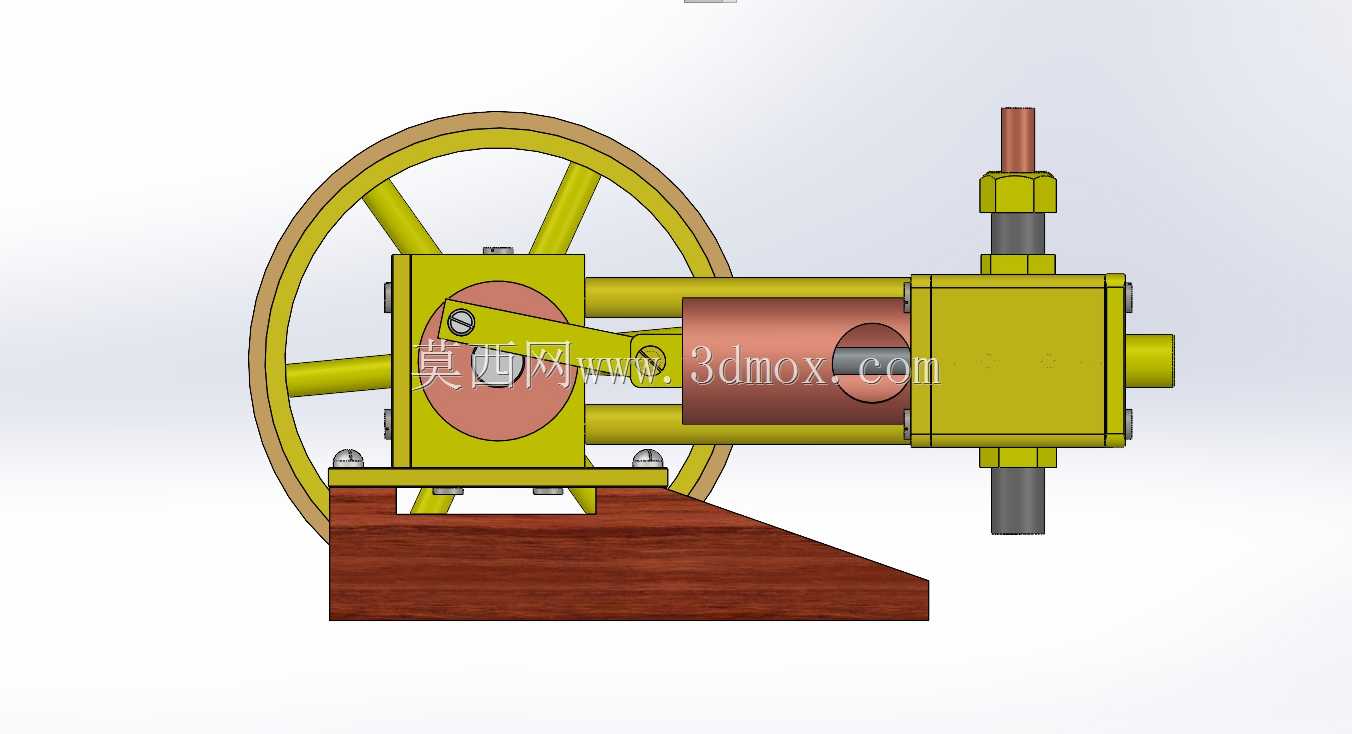

带滑阀配气结构的单缸卧式蒸汽机

　　这套单缸水平布置的蒸汽机，核心采用滑阀式配气结构，在小型动力演示、复古动力装置复刻、热能动力教学场景中有着明确的应用定位，区别于常见的立式蒸汽机结构，水平卧式的布局更适配桌面级安装场景，整体重心更低，运行时的振动传递更平缓，不需要额外做厚重的减震基础就能稳定运转。

　　从实际功能来看，这套装置通过滑阀的往复位移，精准控制高压蒸汽进入气缸两侧的时序，推动活塞做直线往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，最终输出旋转扭矩；滑阀的驱动由偏心轮机构完成，和主轴保持固定的相位差，保证配气动作和活塞运动位置精准匹配，避免出现进排气时序错乱导致的动力损失或者反向冲击。

　　设计层面上，首先考虑的是运动部件的干涉规避：飞轮的轮缘直径、曲柄的回转半径、连杆的摆动范围都做了边界校核，气缸和滑阀室采用一体化的铸造型腔思路，减少了外接管路的连接点，降低蒸汽泄漏的风险；底座采用带斜撑的木质（或等效减震材质）支撑结构，前端承托飞轮轴的轴承座位置、后端承托气缸的安装面都做了共面度设计，保证主轴和气缸轴线的平行度误差控制在合理范围内，避免活塞运行时出现偏磨。

　　安装边界方面，整机的水平长度覆盖从飞轮外端面到蒸汽输出接头的最远端，垂直高度从底座底面到顶部进汽接头的最高点，宽度方向以气缸两侧的紧固螺栓外端面为最大边界，安装时只需要在底座对应位置预留四个固定孔位，就能完成整机固定；进汽接口采用标准的管螺纹设计，可直接对接低压蒸汽管路，不需要额外做转接接头，排气口的位置朝向侧下方，可直接连接排气导流管，避免排出的废汽直冲周边部件。

　　结构细节上，飞轮采用轮辐式结构，轮缘做了加厚处理，利用转动惯量储存能量，保证活塞越过止点时的运转平顺性，不会出现卡顿；活塞和气缸之间的密封槽预留了密封件的安装空间，滑阀和阀腔的配合面做了研磨级的公差设计，减少蒸汽的内漏；所有运动副的连接位置都预留了润滑注油点，日常维护时不需要拆解整机就能完成润滑保养。在教学场景中，这套装置可以直观展示曲柄连杆机构的运动原理、滑阀配气的工作逻辑，以及热能转化为机械能的完整过程；在复古动力爱好者的应用场景中，这套结构可以直接适配小型低压蒸汽发生器，作为微型动力装置驱动小型负载，整体结构的冗余量足够，在额定工作压力下长时间运转不会出现结构强度不足的问题。

　　设计过程中还特意优化了部件的拆装顺序：拆掉飞轮端的紧固螺母就能取下飞轮，拆掉气缸端盖就能抽出活塞和连杆，拆掉滑阀室端盖就能取出滑阀组件，不需要专用工具就能完成拆解和重组，方便观察内部结构，也便于后期更换易损的密封件。所有连接螺栓的规格都做了统一化设计，除了进汽接头位置的特殊紧固件，其余位置的螺栓都采用同一种规格，减少维护时的工具需求。气缸外壁做了加厚处理，既可以承受额定的蒸汽压力，也能起到一定的保温作用，减少蒸汽在气缸内的冷凝损失，提升整体的能量转化效率。
