NACA4421翼型水平轴风力涡轮叶片结构

　　在分布式风电、离网型风光互补供电系统、小型民用风力发电装置的实际选型与结构设计环节，风轮叶片的气动外形直接决定整套机组的风能捕获效率与运行稳定性，本次涉及的三叶片水平轴风轮结构，采用NACA4421翼型作为叶片截面的基准轮廓，适配额定功率区间在百瓦级到千瓦级的小型水平轴风力涡轮使用场景。从实际应用场景来看，这类叶片既可以配套安装在牧区、海岛、山区无电网覆盖区域的独立供电风机上，为住户、通讯基站、监测设备提供持续电力供给，也可用于风光互补路灯、景观式风力发电装置、教学实验风洞测试平台等场景，相比大兆瓦级风电叶片，这类小尺寸叶片的运输、安装、维护成本更低，对安装场地的风速适应性更强，在年平均风速3m/s到12m/s的区域都能保持稳定的功率输出。

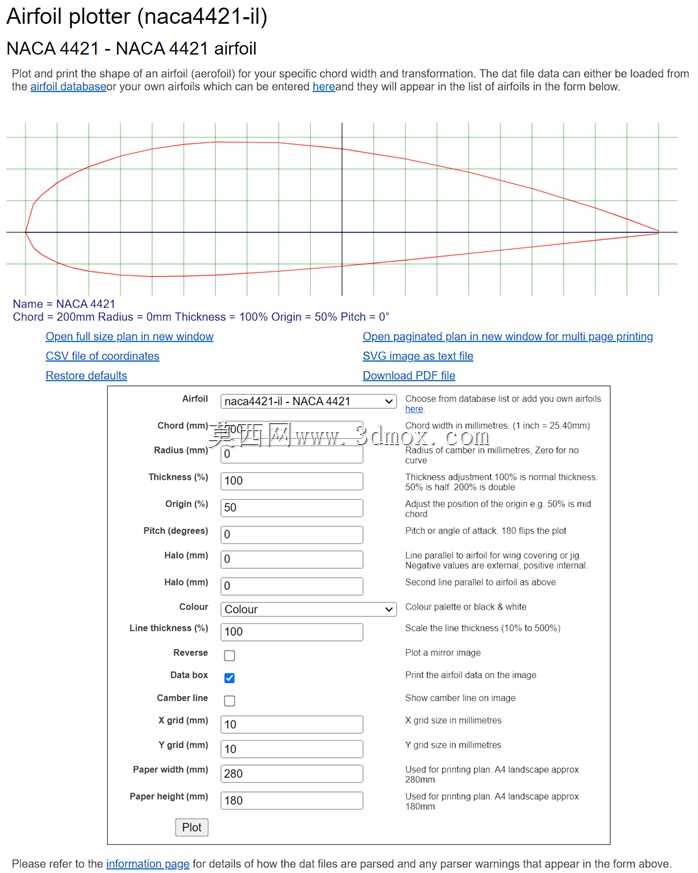

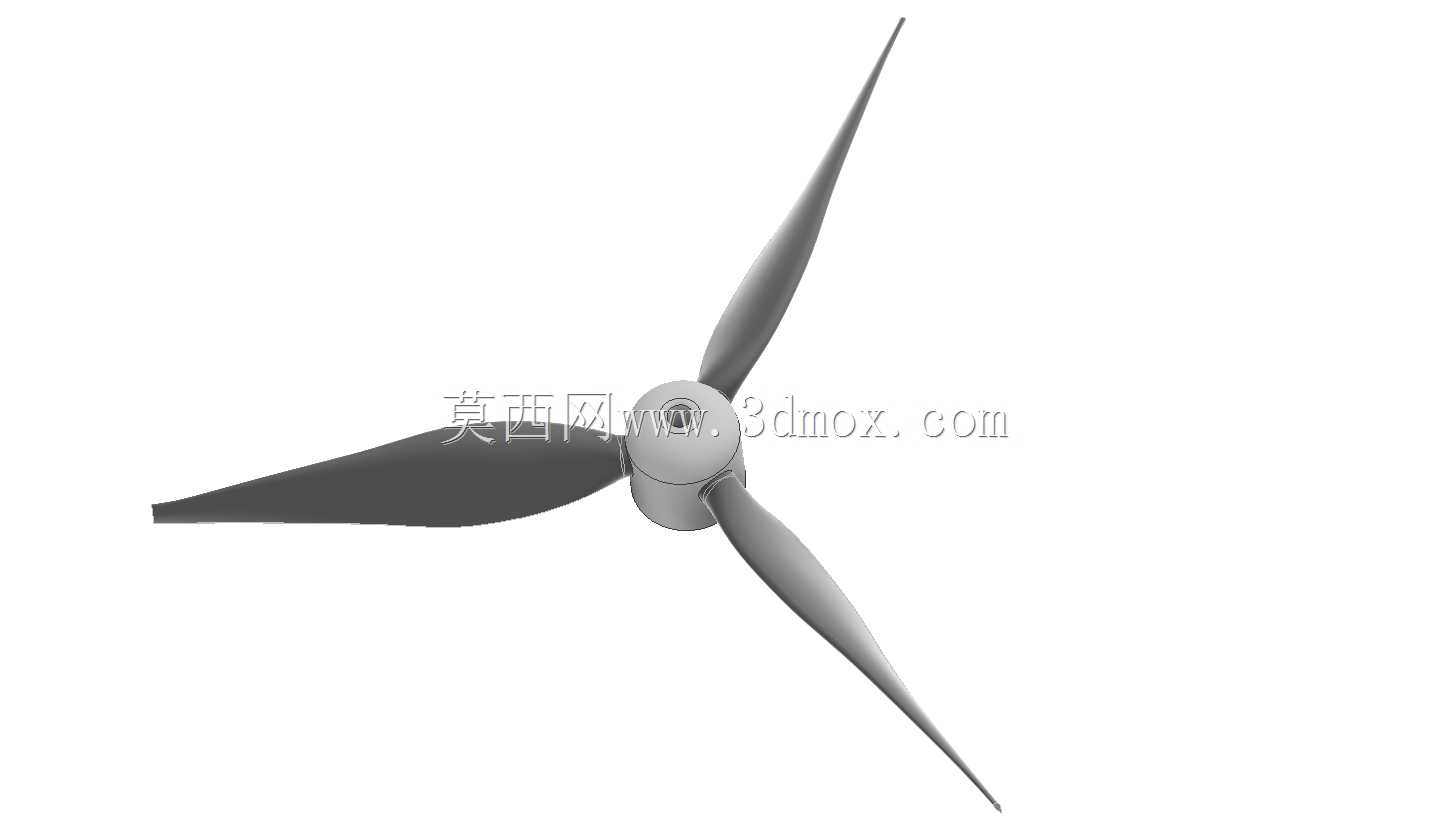

　　从功能特性来看，三叶片的布局形式相比两叶片、多叶片结构，在运行过程中动平衡性能更优，风轮转动时的轴向振动更小，能够降低轮毂连接部位的疲劳载荷，延长整套风轮的使用寿命。叶片采用NACA4421翼型作为截面基准，该翼型属于低速航空翼型范畴，最大相对厚度21%，最大弯度位置位于弦长40%处，在低雷诺数工况下具备较高的升阻比，失速迎角范围更宽，当来流风速出现小幅波动、或者风向存在小角度偏移时，叶片依然能够保持稳定的气动出力，不会因为局部气流分离导致风轮转速骤降，同时较厚的翼型根部也为叶片与轮毂的连接结构预留了足够的安装空间，能够提升连接部位的结构强度，抵御强风工况下的弯曲载荷。

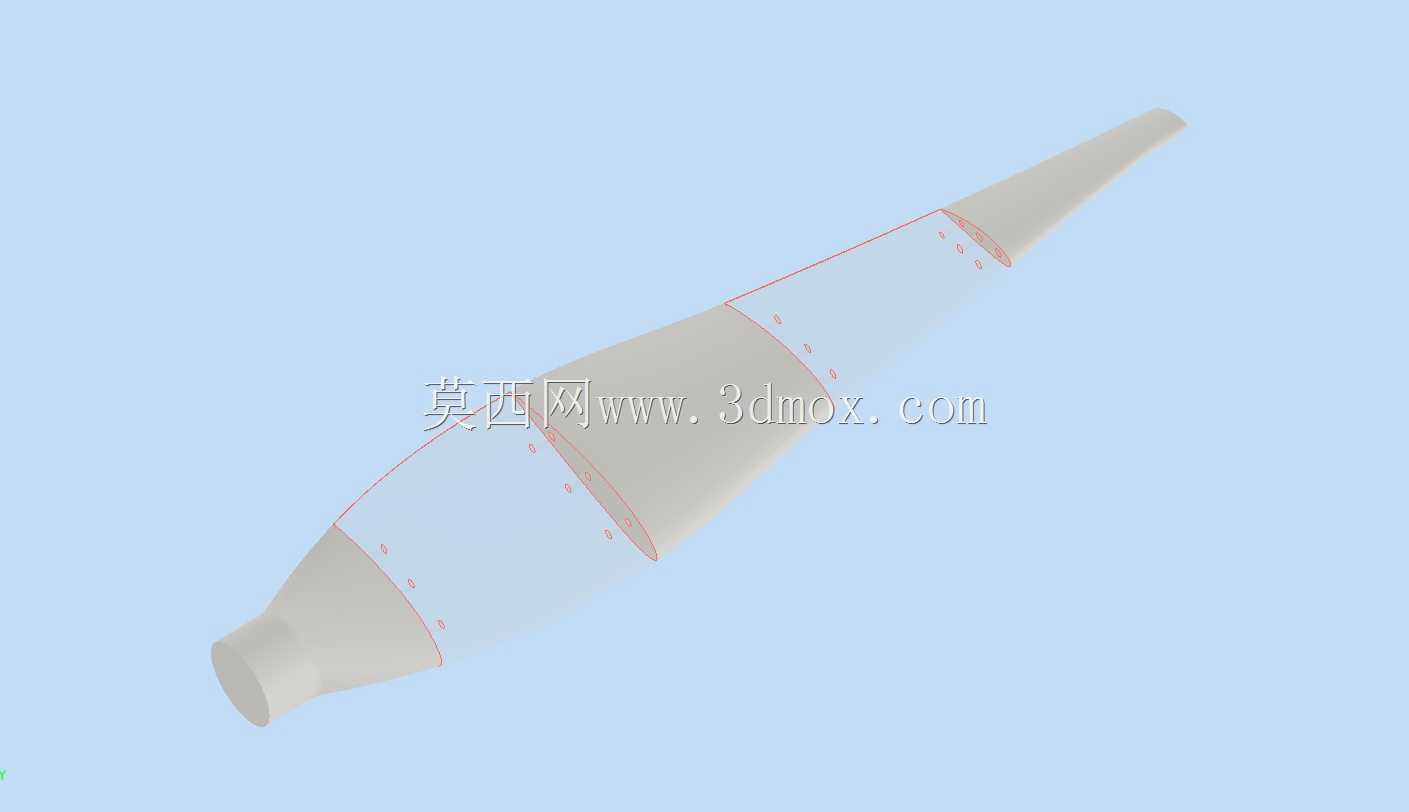

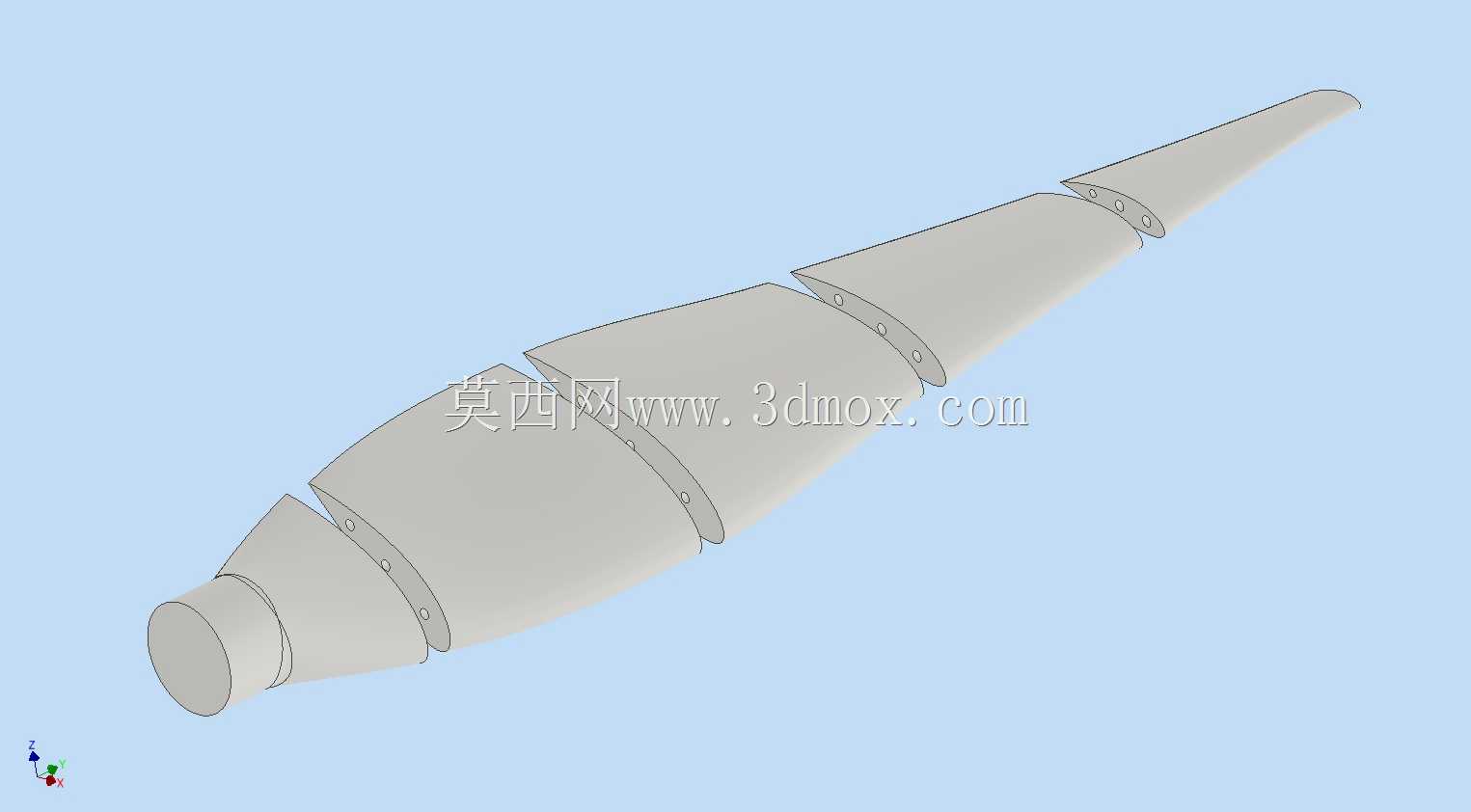

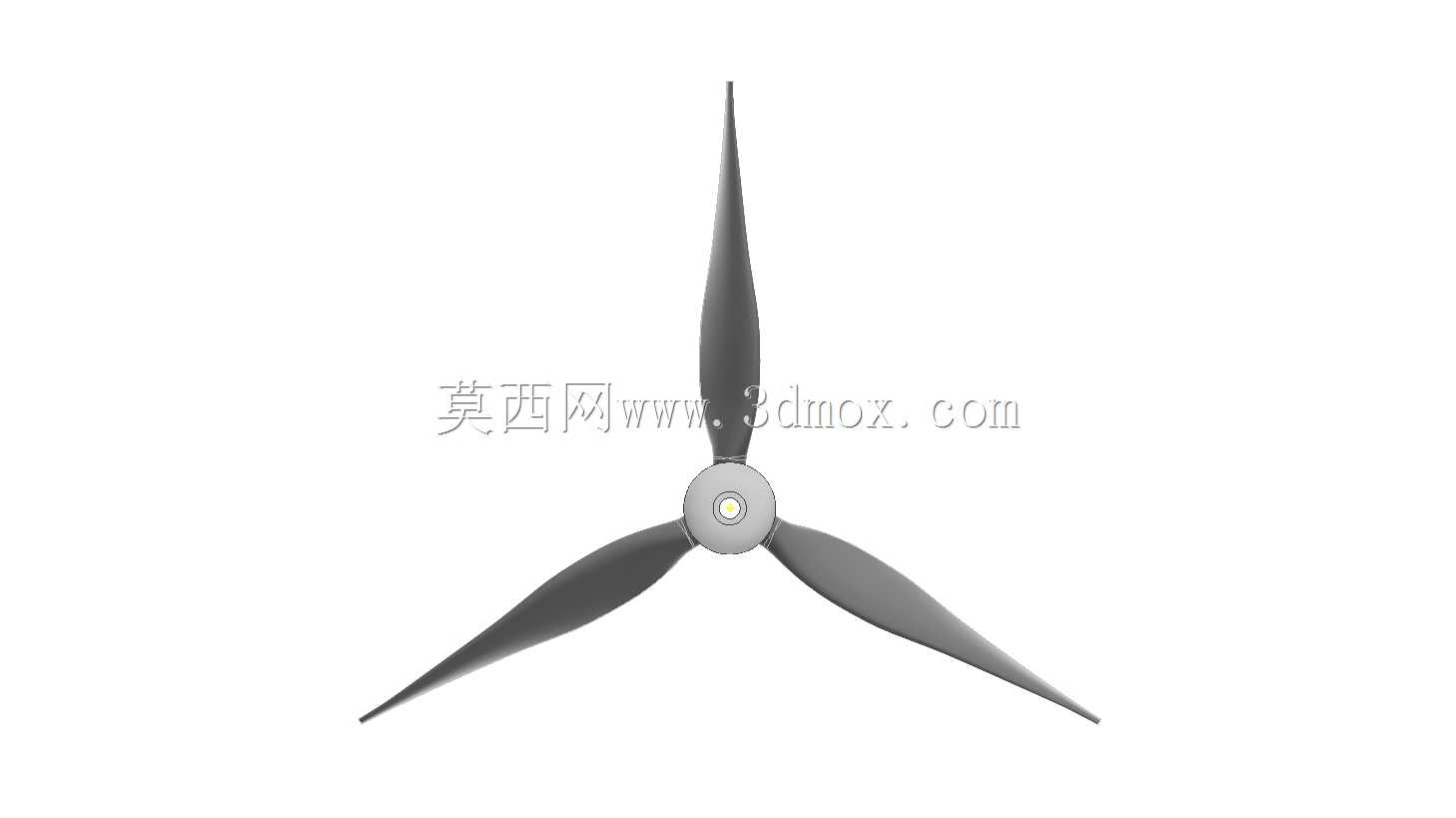

　　从设计思路层面，这类叶片的建模过程需要先完成不同展向位置的翼型坐标转换，根据叶尖速比设计要求完成各截面的弦长、扭转角分布计算，从叶根到叶尖，弦长逐步收窄，扭转角逐步减小，保证每个展向截面都能在额定转速下处于最优攻角区间，最大化风能利用系数。叶片的曲面过渡需要保证G2连续，避免截面衔接处出现台阶、棱角，防止运行过程中产生额外的气动噪声与气流分离。轮毂部位采用圆柱式连接结构，三个叶片的安装孔沿周向120度均匀分布，安装面与叶片根部的定位基准完全贴合，保证装配后三个叶片的安装角一致，避免出现动不平衡问题。

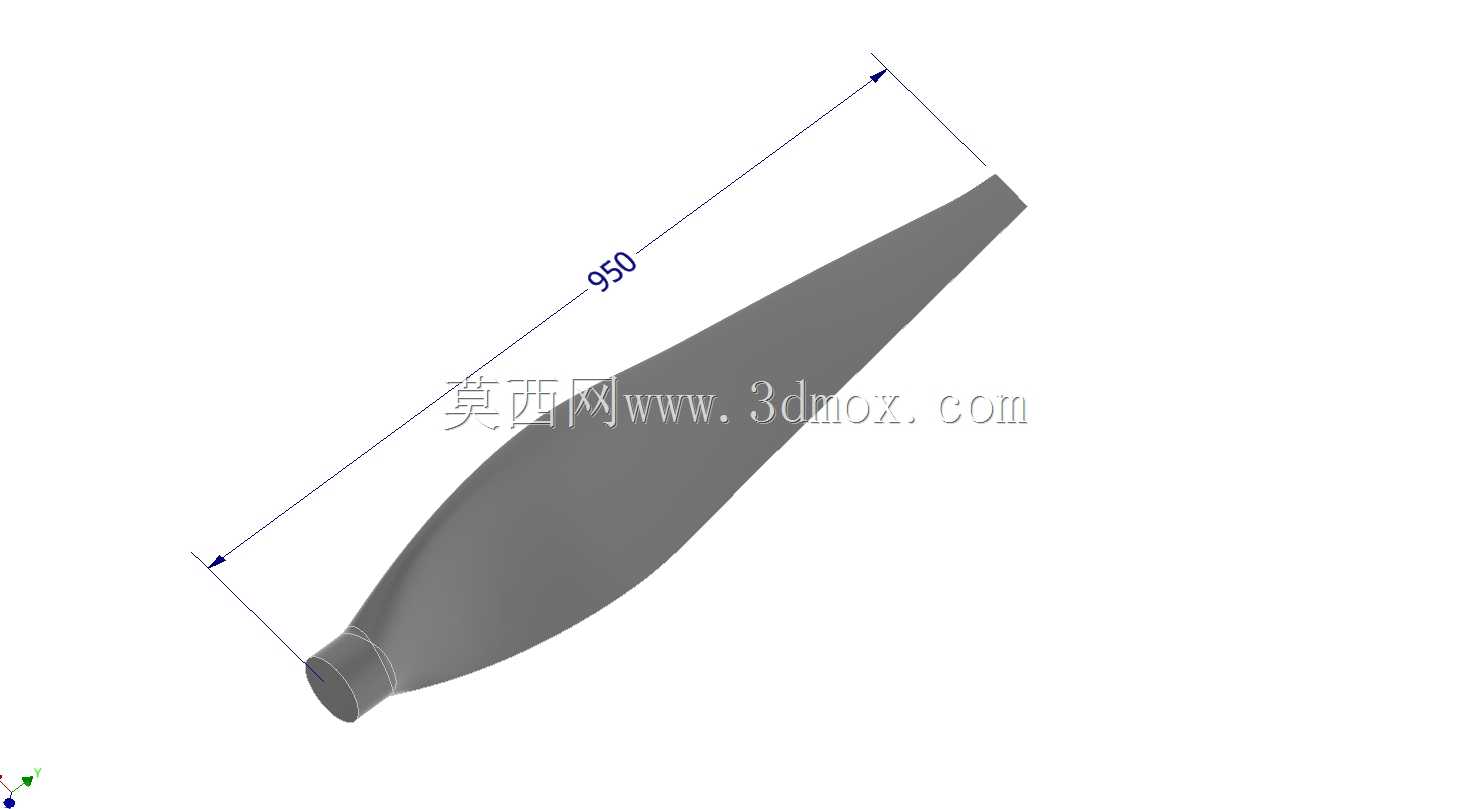

　　从安装边界与尺寸适配角度，这类小型风轮的整体回转直径通常根据额定功率匹配，百瓦级机型回转直径多在1.2m到2m区间，千瓦级机型回转直径可做到3m到5m，叶片根部的连接法兰尺寸需要与轮毂的安装接口完全匹配，安装时需要保证叶片的前缘朝向来风方向，扭转角的定位误差控制在0.5度以内，避免影响气动效率。叶片本身的重量分布经过优化，重心位于展向长度的30%到40%区间，降低转动时的离心载荷，配套的轮毂主轴需要能够承受风轮转动时的轴向推力、径向弯矩与扭矩，安装塔架的顶部法兰需要与风轮的偏航机构适配，保证风轮能够自由对风。在实际运维过程中，这类叶片的表面光滑度需要定期检查，避免积灰、虫渍附着改变翼型表面粗糙度，导致升阻比下降，在极端大风天气下，配套的风机控制系统会触发侧风保护或者电磁制动，避免叶片转速超过设计阈值导致结构损坏。
