圆形循环式拖链运动机构装配设计

　　在有限安装空间内实现线缆、柔性管路的连续回转导向，一直是回转类自动化设备布线设计的核心难点，常规直线拖链受弯曲半径、行程限制无法适配360度连续回转的布线需求，而采用滑环结构又会带来信号损耗、维护成本高、大直径线缆无法适配的问题，这款圆形循环运动拖链结构，正是针对这类紧凑空间连续回转布线场景开发的导向防护方案。这类循环拖链最常应用在回转工作台、多工位旋转刀塔、环形分拣线的回转工位、舞台旋转升降机构、风电变桨驱动单元等需要连续或大角度回转，同时需要布置动力电缆、信号线缆、气动或液压柔性管路的设备上，替代传统的滑环布线或者悬空布线方案，避免线缆在回转过程中出现缠绕、拉扯、过度弯折磨损的问题，同时相比滑环结构，不需要做导电或导气的滑环密封结构，成本更低，也不存在滑环长期使用后的接触磨损、信号衰减问题，适配大直径动力电缆、多组气液管路的同时布设需求。

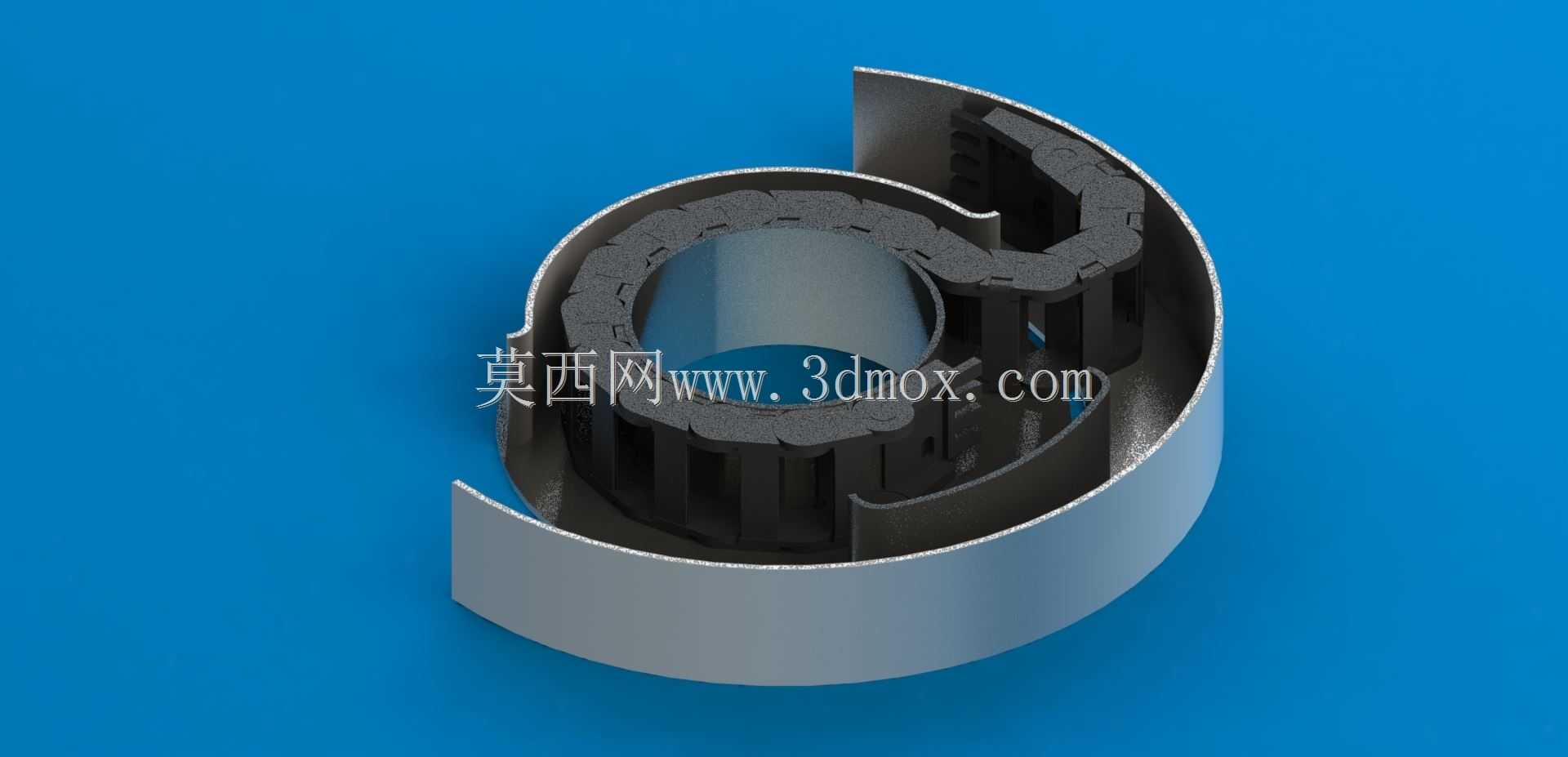

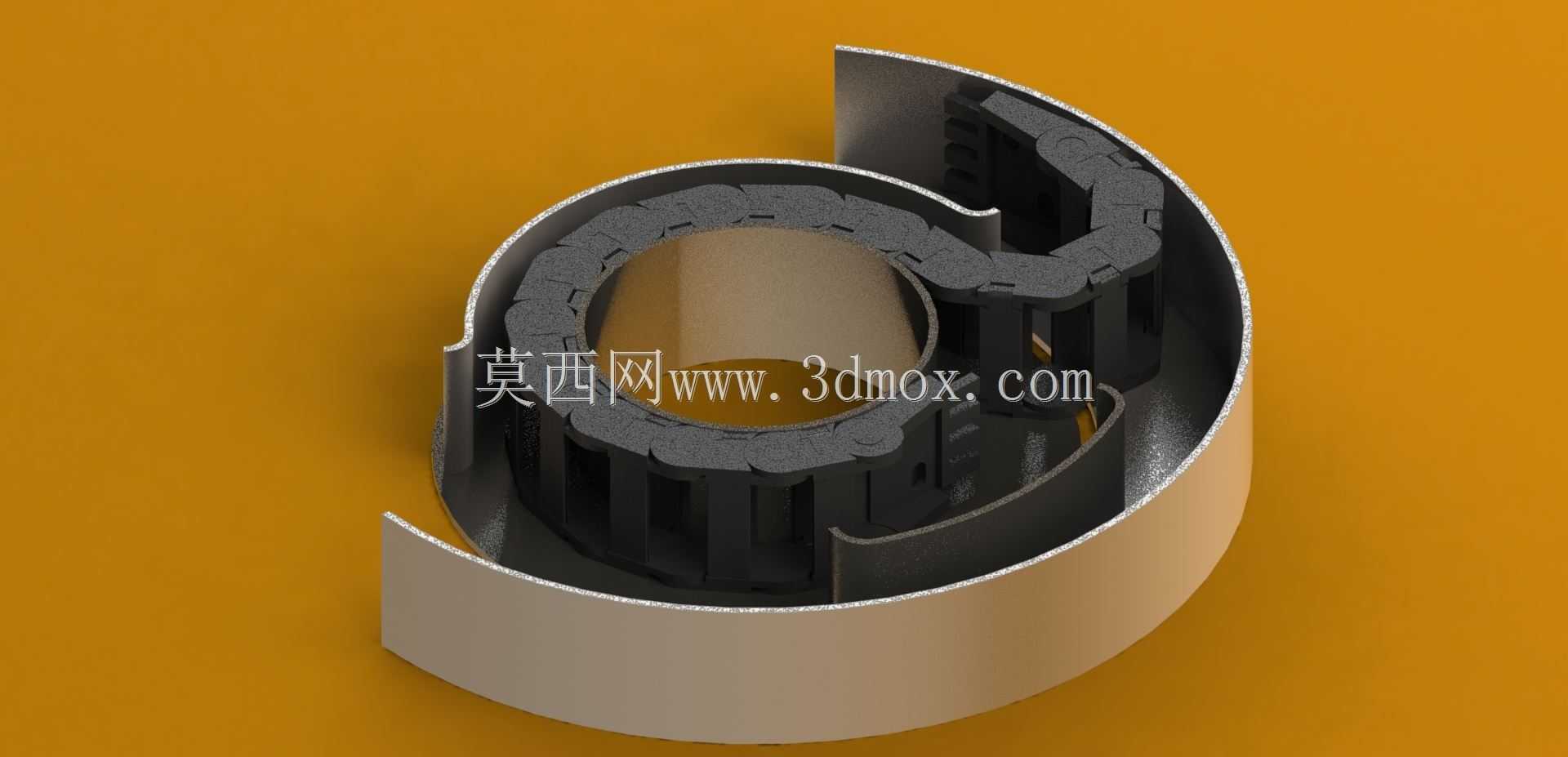

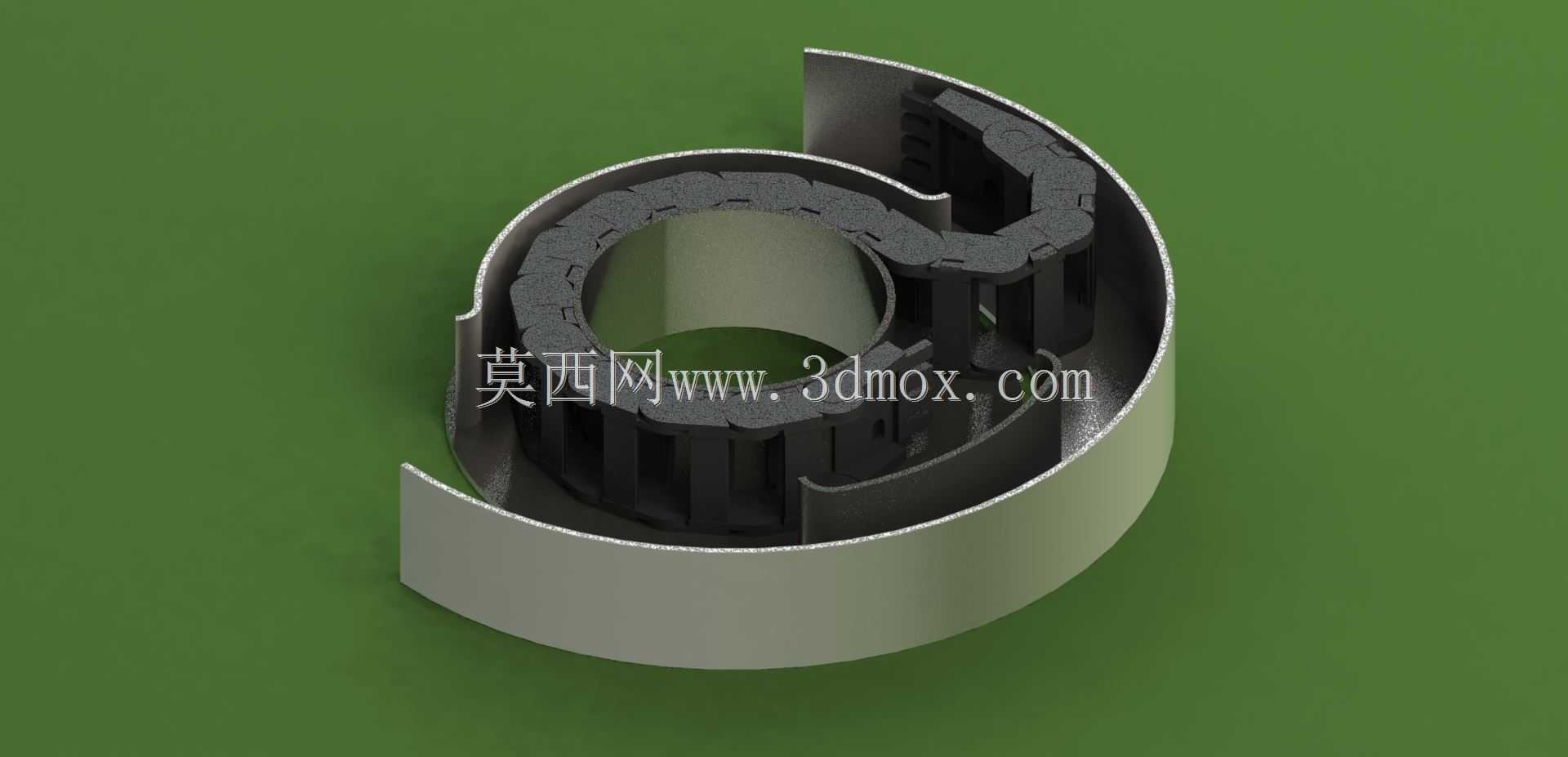

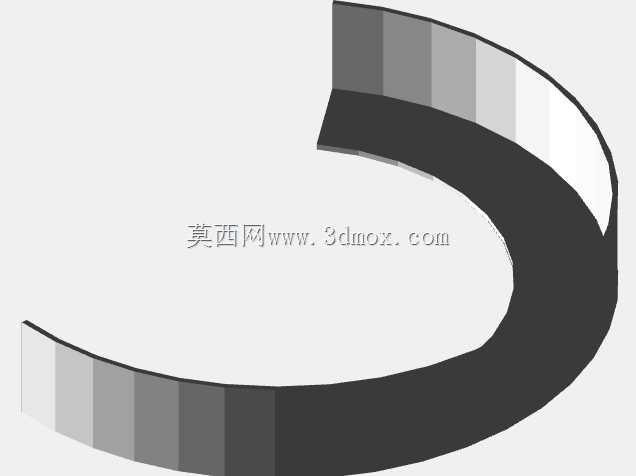

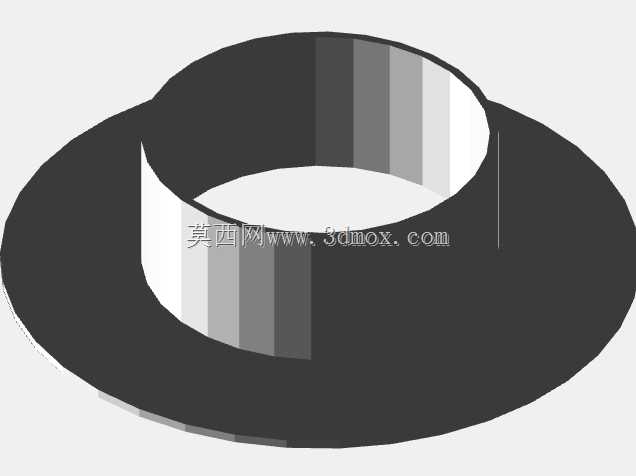

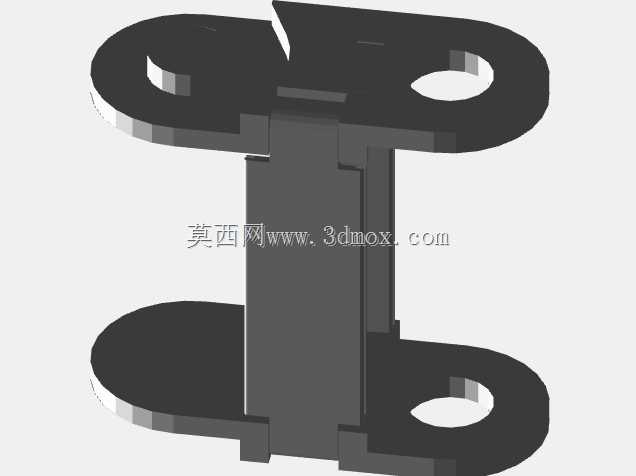

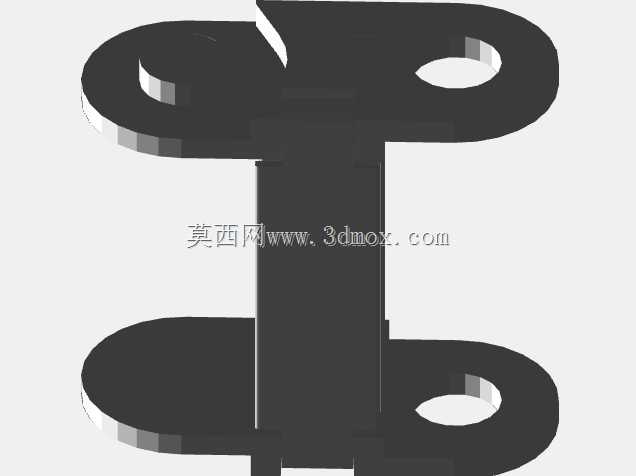

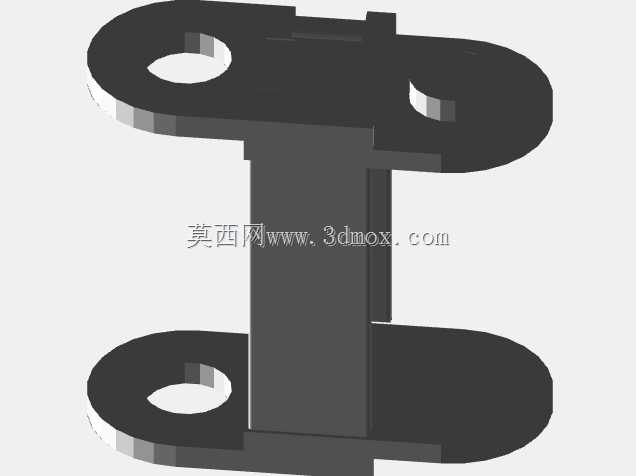

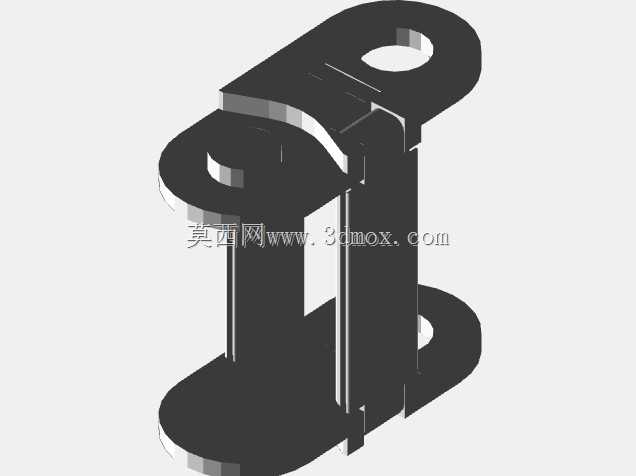

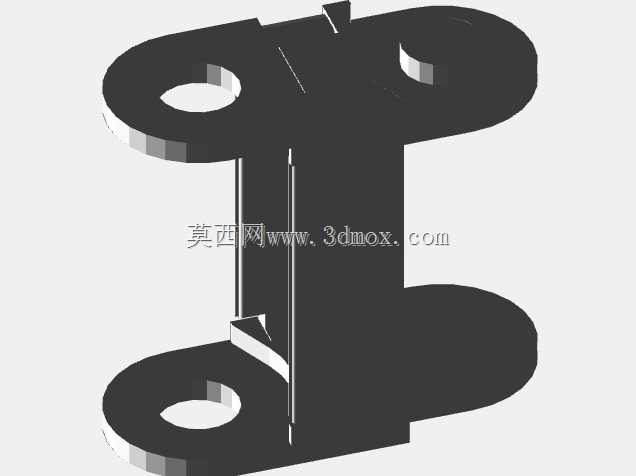

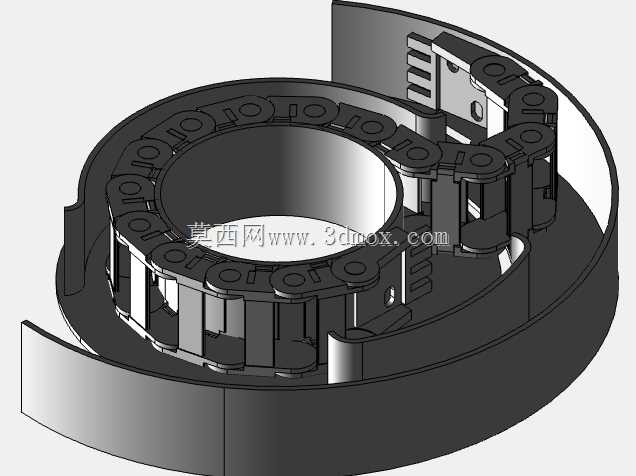

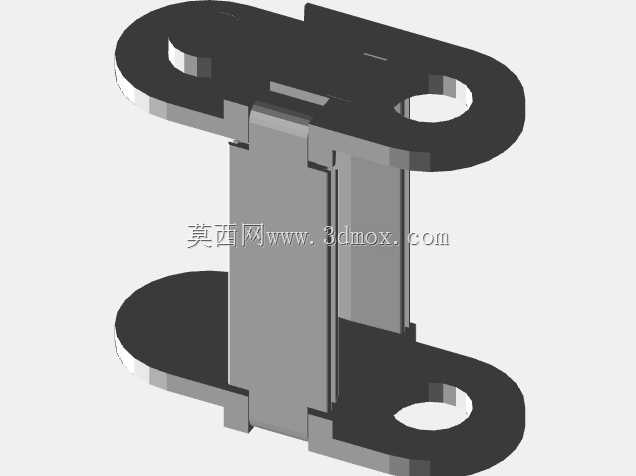

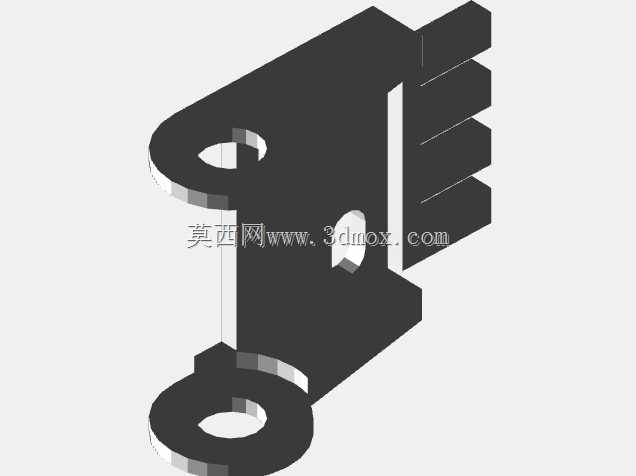

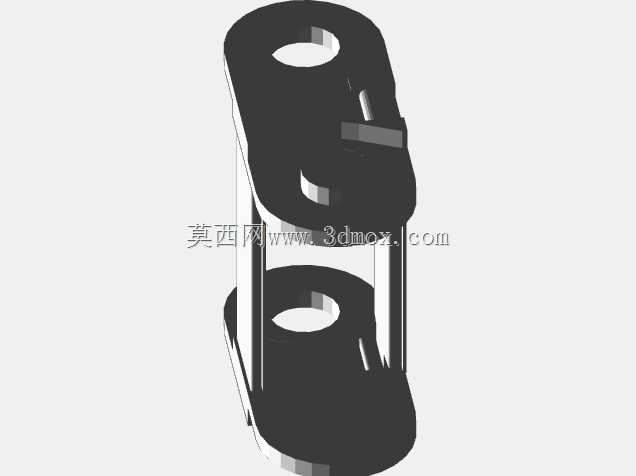

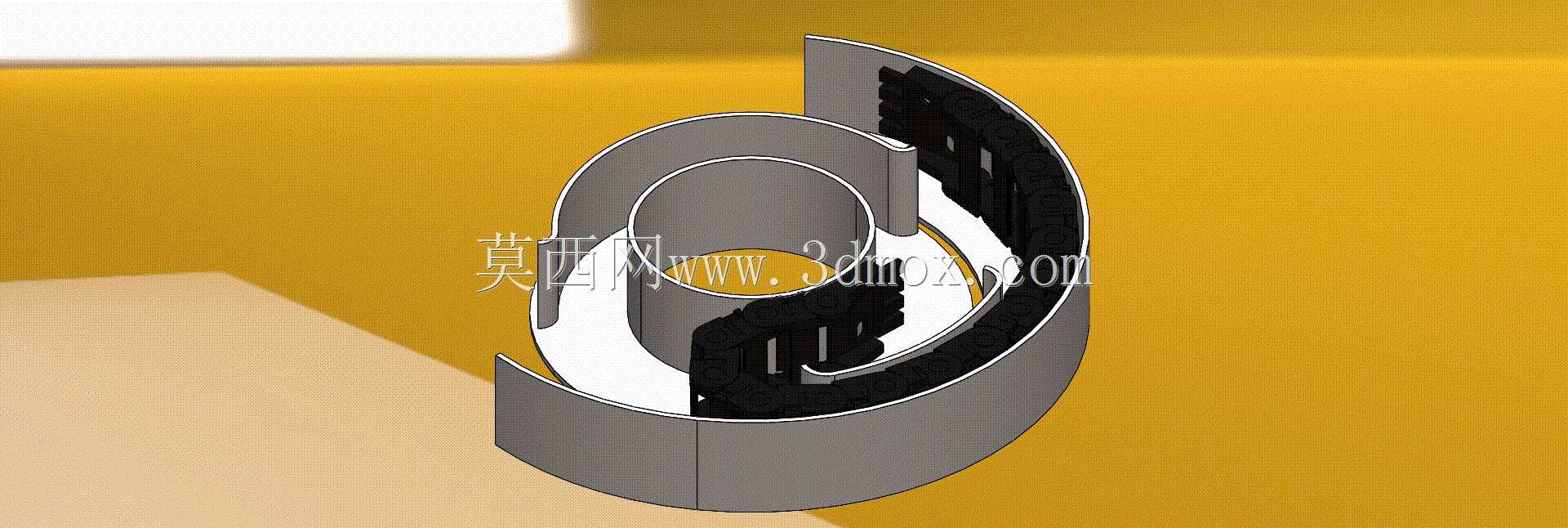

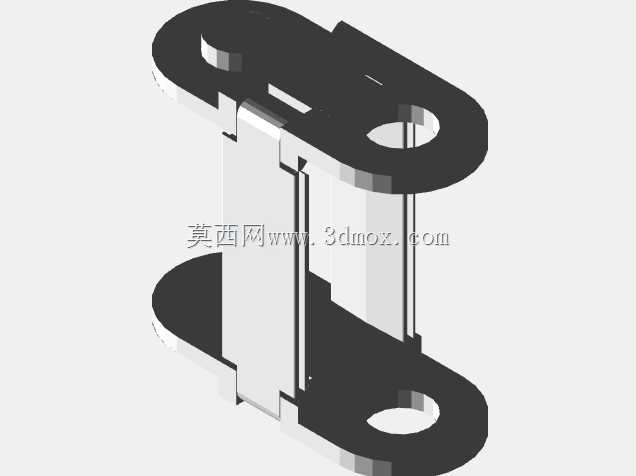

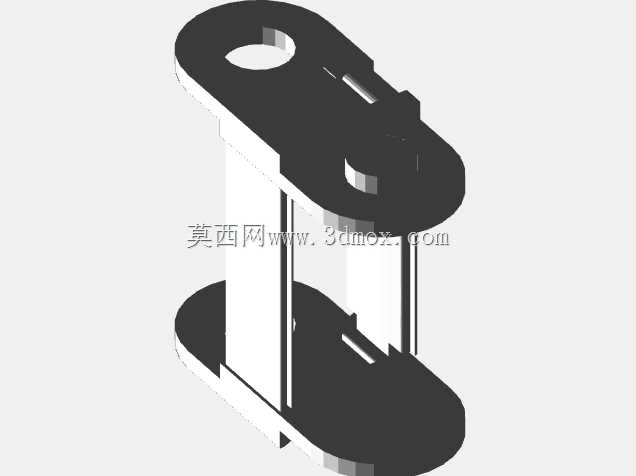

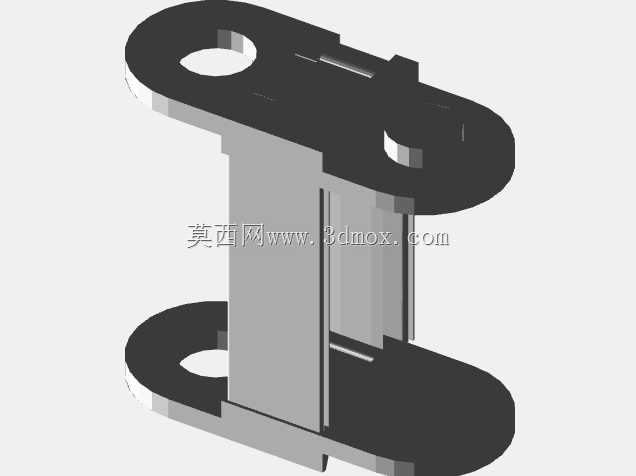

　　从结构功能来看，这款拖链采用双螺旋环形布局，拖链的两个活动端分别连接固定基座和回转运动端，当回转端做圆周运动时，拖链沿着预设的环形导向槽做循环滑动，整个运动过程中拖链的弯曲半径始终保持在设计允许的最小值以上，不会出现局部弯折超过线缆最小弯曲半径的情况，拖链内部的分隔腔可以将动力线、信号线、气路管路分开布设，避免不同类型线缆之间的干扰，同时拖链外侧的耐磨结构可以降低循环运动过程中的磨损量，提升长期运行的可靠性。设计过程中没有单独绘制拖链的单个链节零件，而是直接采用igus标准系列拖链的现成模型做装配布局调整，核心的设计重点放在环形导向轨道的曲率匹配、拖链运动行程的冗余量计算、两端固定接头的安装位置校核上。首先要根据需要布设的线缆总直径、管路数量，选定对应规格的拖链型号，确认拖链的最小允许弯曲半径，再根据设备内部预留的安装空间，确定环形轨道的内外径尺寸，轨道的宽度要比拖链本体宽度大1-2mm，预留出热胀冷缩和运动间隙，避免拖链在循环运动过程中出现卡滞；轨道的曲率要全程保持一致，不能出现局部曲率过小的拐点，否则会导致拖链运动到该位置时弯曲半径超标，损伤内部线缆。

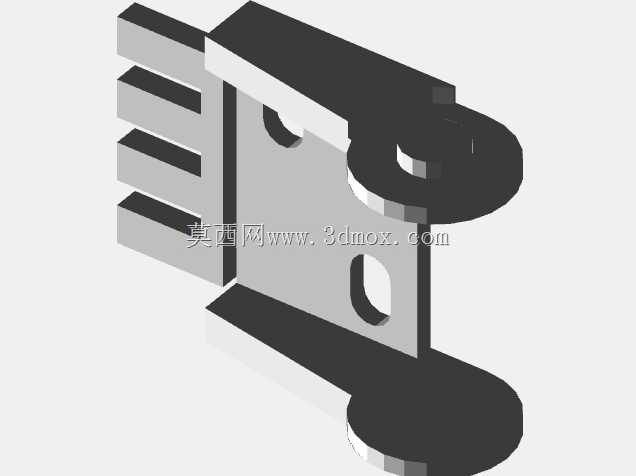

　　安装边界方面，整个环形拖链结构的轴向厚度要控制在设备预留的安装腔高度范围内，拖链上下表面和安装腔的上下盖板之间要预留3-5mm的间隙，避免运动过程中出现摩擦；两端的固定接头要分别和固定基座、回转端的安装面做定位匹配，接头处要做线缆的防拉脱固定，避免运动过程中线缆被拉扯脱出拖链；拖链的总长度要根据回转角度做计算，比如360度连续回转的场景，拖链的有效长度要比环形轨道半周长度多10%左右的冗余量，避免运动到极限位置时拖链被拉紧绷断，同时冗余量也不能过大，否则会导致拖链在轨道内出现堆叠、错位的问题。

　　实际装配调试的时候，要先将拖链沿着环形轨道预铺设，手动带动回转端做全程往复运动，检查拖链在各个角度位置的弯曲状态，确认没有出现卡滞、局部弯折、和轨道剐蹭的问题，再将内部的线缆和管路顺着拖链的分隔腔穿入，两端留出足够的接线余量后固定在接头上，最后再做带载的运动测试，确认运动过程中线缆和管路不会受到额外的拉扯力，拖链运行顺畅无异常噪音。这类循环拖链结构相比传统的布线方案，还有一个明显的优势是维护方便，后期如果需要更换线缆或者管路，只需要打开拖链的盖板就可以操作，不需要拆解滑环等精密部件，大幅降低了设备后期的维护成本和停机时间，尤其适合多工位回转类自动化设备的布线防护需求。
