分离式圆锥滚子轴承三维结构设计

　　在重载传动、径向与轴向复合载荷承载的工况场景里，圆锥滚子轴承始终是核心支撑部件，这类轴承的设计逻辑完全围绕复合载荷下的应力分布展开，不同于深沟球轴承仅能承载单方向径向载荷的特性，圆锥轴承的内圈、外圈滚道均带有设计锥度，滚动体为截锥形滚子，滚子轴线与轴承轴线形成固定倾角，可同时承受径向载荷与单向轴向载荷，成对安装使用时还可承载双向轴向载荷，广泛应用在汽车差速器、机床主轴、矿山设备传动辊、重型减速机输出轴等需要承受复合载荷的部位。

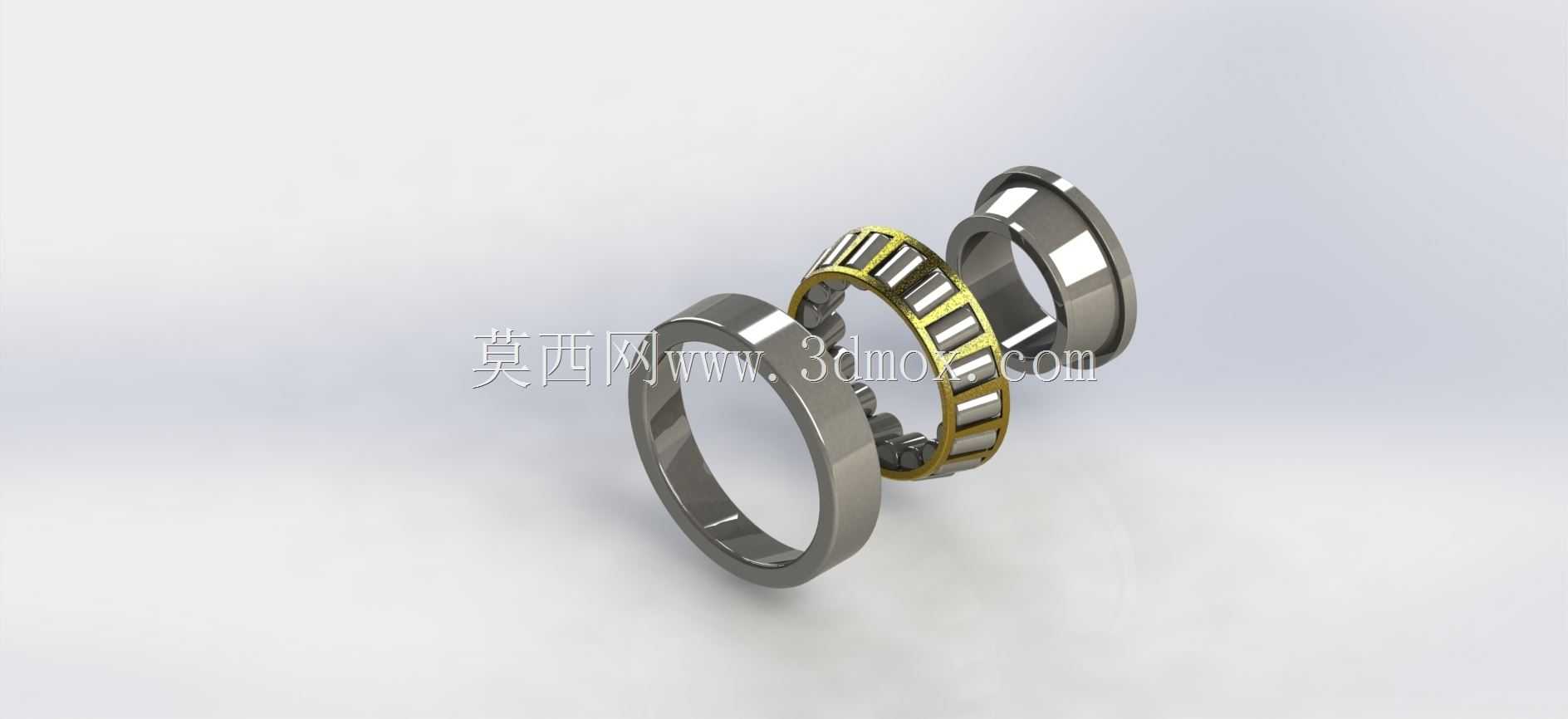

　　从结构拆分来看，这套模型完整还原了圆锥轴承的可分离特性，内圈组件（含内圈、保持架、圆锥滚子）与外圈可完全拆分，这一设计特性直接决定了现场安装的工艺逻辑：安装时可先将外圈压入轴承座孔，再将内圈组件装配到轴颈上，最后合装调整游隙，相比整体式轴承大幅降低了过盈装配的难度，也方便后期维护时的拆卸检查，无需额外设计复杂的拆卸工装即可完成轴承更换。

　　设计过程中，滚道锥角的取值是核心参数，锥角越大，轴承可承载的轴向载荷占比越高，反之则径向承载能力更强，常规通用工况下的圆锥轴承锥角多控制在10°-18°区间，针对大轴向载荷的专用场景会采用25°以上的大锥角设计，同时滚子的锥面母线需要与内外圈滚道母线精准汇交于轴承轴线上的同一点，才能保证滚子滚动时为纯滚动状态，避免出现滑动摩擦导致的早期点蚀失效，这一形位公差的控制是建模过程中需要重点校验的部分，若母线汇交点存在偏差，轴承运转时会产生附加滑动摩擦，大幅缩短使用寿命。

　　保持架采用的是窗式冲压钢结构，这种结构的保持架可将圆锥滚子等距分隔，避免滚子之间直接接触产生摩擦磨损，同时保持架的兜孔间隙需要控制在合理范围，既要保证滚子运转时的灵活性，又要避免滚子出现歪斜导致的卡滞，模型中保持架与滚子的配合间隙按照常规通用轴承的装配公差设计，兜孔与滚子端面的间隙预留了热膨胀余量，可适应轴承运转时温升带来的尺寸变化。

　　从安装边界来看，这类圆锥轴承的内圈与轴颈采用过盈配合，过盈量根据载荷大小调整，重载工况下过盈量适当增大以避免内圈与轴出现相对转动导致的跑圈失效，外圈与轴承座孔多采用过渡配合或小间隙配合，方便安装时调整轴承游隙，轴承的轴向定位通常采用轴肩与轴承座孔台肩实现，轴肩与台肩的高度需要低于轴承内圈、外圈的倒角高度，避免装配时出现干涉，同时要预留足够的拆卸空间，方便后期用拉马拆卸轴承内圈。

　　实际应用中，圆锥轴承的游隙调整是安装环节的关键步骤，通常通过锁紧螺母的预紧力矩来控制轴向游隙，预紧力过大会导致轴承运转时温升过高，加速磨损，预紧力过小则会导致轴系运转时出现窜动，影响传动精度，模型中还原的轴承结构可直观展示游隙调整时内圈与外圈的相对位移关系，帮助设计人员理解预紧过程中各部件的位置变化，在进行轴系结构设计时，可直接参考该模型的外形尺寸确定轴颈直径、轴承座孔尺寸以及相邻密封件、锁紧件的安装位置，避免出现装配干涉。

　　不同于球轴承的点接触承载形式，圆锥滚子轴承为线接触承载，相同尺寸下承载能力远高于深沟球轴承，在冲击载荷较大的工况下适应性更强，但由于滚动体与滚道为线接触，运转时的摩擦阻力相对更大，极限转速低于同尺寸的球轴承，因此在选型时需要结合工况的转速、载荷大小、载荷方向综合判断，这套三维模型完整还原了各部件的配合关系，可用于装配模拟、干涉检查以及教学演示，帮助结构设计人员快速掌握圆锥轴承的结构原理与安装要点。
