老式抽屉锁具三维结构设计作品

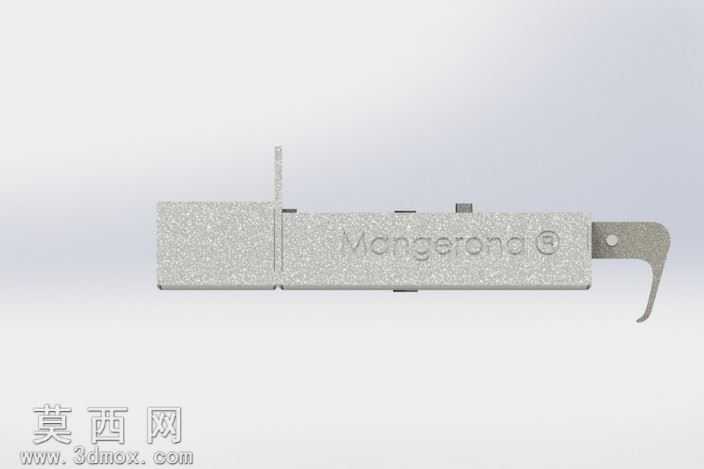

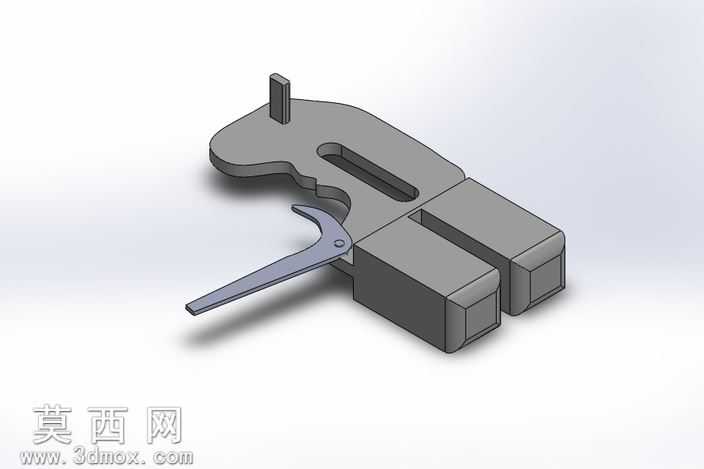

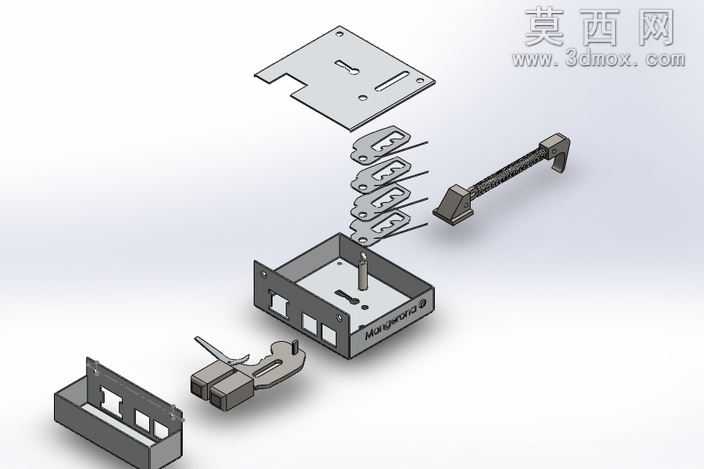

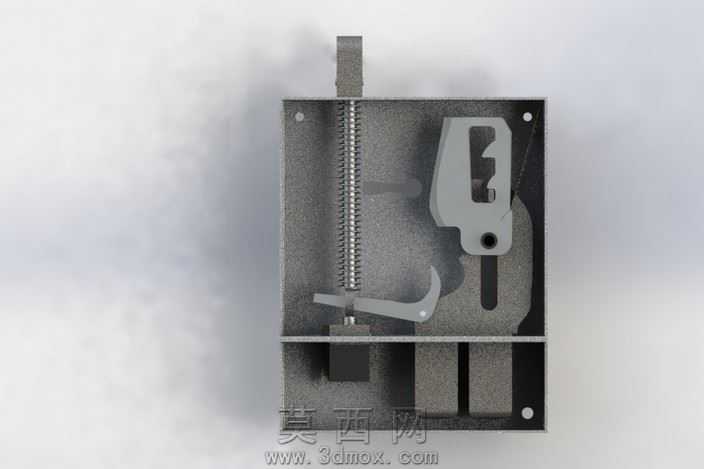

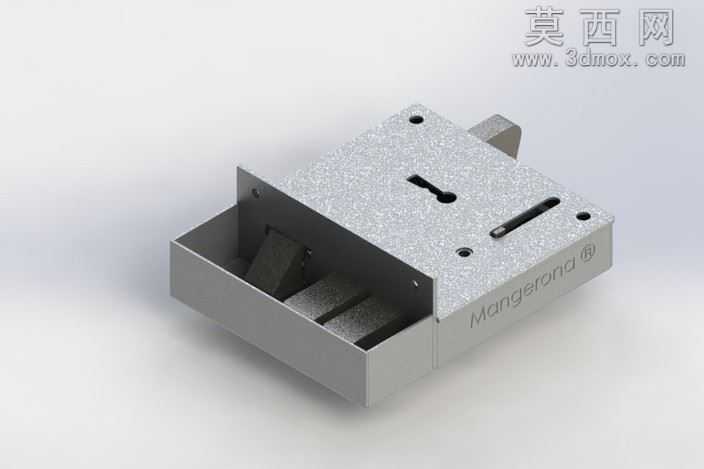

本作品为老式抽屉锁的三维建模设计成果，建模过程严格还原传统旧锁的真实结构比例，以1:1的尺寸比例完成全参数化建模。建模阶段首先梳理锁具的整体装配逻辑，将锁体拆分为外壳基座、锁芯组件、锁舌传动组、定位卡扣四大核心模块，每个模块单独完成草图绘制、特征拉伸、倒角切削等操作，确保各部件之间的装配公差符合实际五金件的生产标准。外壳部分采用钣金类建模思路，还原金属冲压成型的壳体结构，对壳体边缘的折边、安装孔位、定位凹槽都做了精细化处理，还原旧锁长期使用后壳体表面的细微磨损质感。锁芯部分还原了传统弹子锁的内部通道结构，钥匙插孔的异形轮廓、弹子安装孔位都按照真实旧锁的尺寸完成建模，同时预留了锁芯转动的活动空间，可模拟钥匙插入后锁芯旋转的动作逻辑。锁舌传动组采用多零件配合的装配设计，还原锁芯转动带动锁舌伸缩的传动路径，对锁舌的斜面导向结构、复位弹簧的安装位、传动拨片的卡扣结构都做了完整呈现，可实现锁具开闭的动态模拟。材质渲染阶段，锁体外壳采用磨砂镀锌金属材质，调整材质的粗糙度、金属度参数还原旧金属表面的哑光颗粒质感，锁舌部分采用抛光钢材材质，突出活动部件的耐磨金属特性，锁芯插孔内部做了深色做旧处理，还原旧锁长期使用后的积尘磨损效果。设计过程中充分参考了传统民用抽屉锁的实际使用场景，在保证结构完整可动的前提下，尽可能还原老式锁具的复古外观质感，既可以作为五金锁具结构学习的参考模型，也可用于复古场景的装配素材，模型各部件可单独拆分导出，方便后续进行工程出图、结构拆解演示或者3D打印验证使用。
