俄标硬质合金顶尖结构设计方案

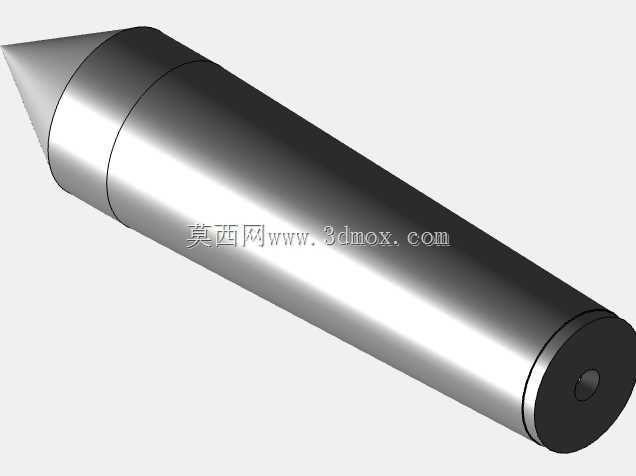

　　在机床加工尤其是轴类零件的车削、外圆磨削工序里，顶尖是直接决定工件回转精度的核心定位元件，这类带硬质合金端头的固定顶尖，主要适配尾座锥孔安装，承担工件一端的中心孔定位支撑，抵消切削过程中的径向切削力与轴向顶紧力，避免工件高速回转时出现攒动、振纹问题。从结构设计逻辑来看，这款顶尖采用整体锥柄加尖端硬质合金镶件的组合结构，锥柄部分选用40Cr调质处理，硬度控制在28-32HRC区间，保证锥面与机床尾座套筒锥孔贴合时具备足够的接触刚度，不会因为频繁装拆出现锥面拉毛、变形问题；尖端部分采用K类硬质合金烧结成型，硬度可达HRA90以上，耐磨性能远优于普通碳素工具钢顶尖，在高速切削、大进给量加工场景下，能长期保持尖端轮廓精度，减少顶尖磨损导致的工件圆度超差问题。

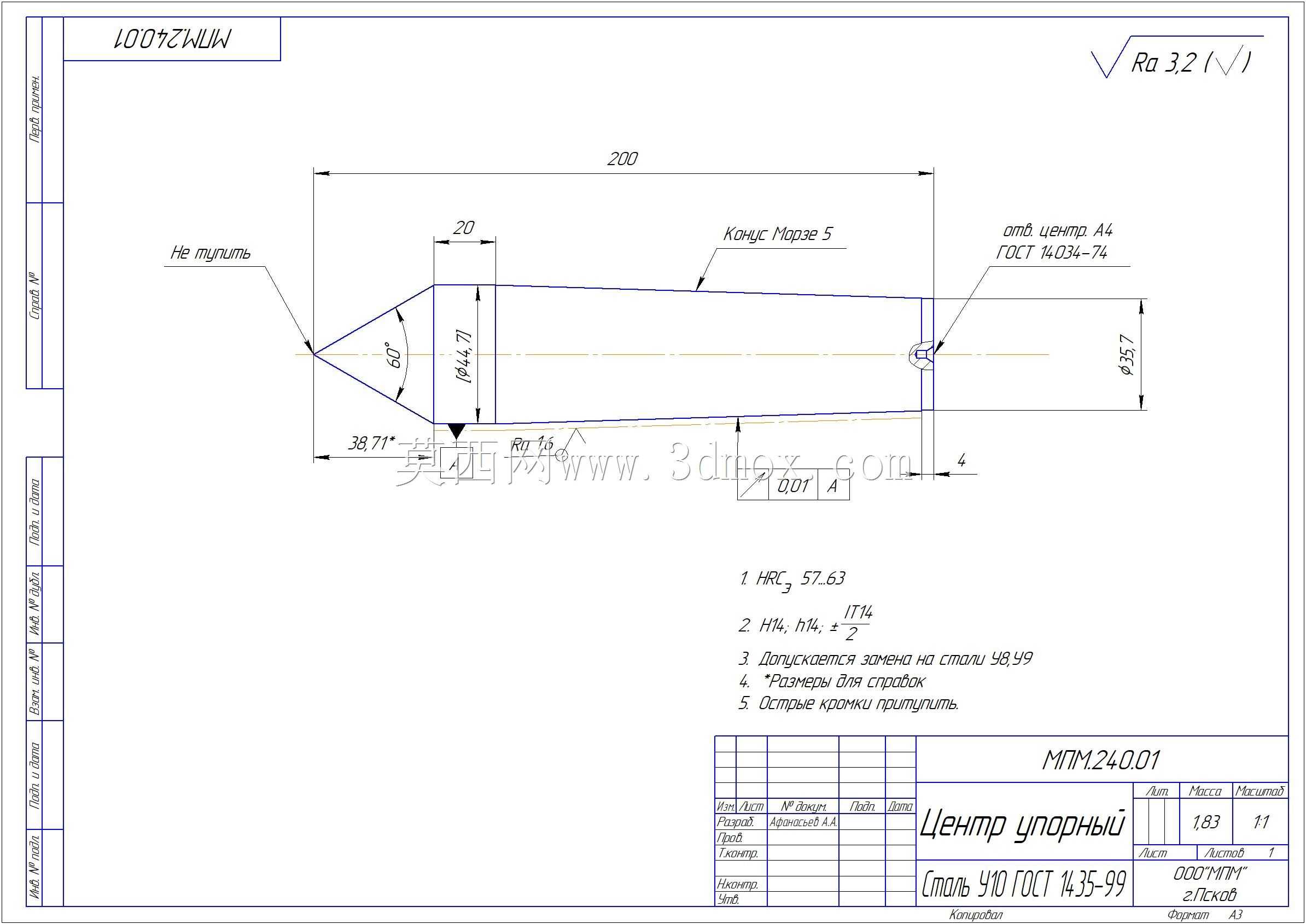

　　从外形尺寸与安装边界来看，这款顶尖的锥柄采用莫氏5号锥度，锥面大端直径为Φ44.7mm，锥柄有效配合长度为200mm，安装时只需将锥柄表面擦拭干净，对准尾座套筒锥孔匀速推入，依靠锥面的自锁特性即可完成固定，无需额外紧固件；尖端部分的锥角设计为60°，和GB/T 145标准规定的A型中心孔锥角完全匹配，尖端根部做了R0.5的圆弧过渡，避免应力集中导致尖端崩裂，尖端伸出锥柄端面的长度为20mm，安装后不会和工件端面、卡盘爪发生干涉，适配最大装夹直径Φ200mm以内的轴类零件加工。

　　实际加工场景中，这类顶尖的使用需要注意几个细节：顶紧力需要根据工件重量、切削参数调整，针对细长轴类零件顶紧力控制在1000-1500N区间，避免工件被顶弯出现腰鼓形误差；每次装夹前需要检查顶尖尖端是否有崩缺、磨损带，硬质合金端头如果出现超过0.1mm的磨损量，就需要重新修磨尖端锥面，修磨时要保证60°锥角的角度误差控制在±1′以内，锥面粗糙度达到Ra0.8以下，保证和工件中心孔的接触面积不低于85%。另外这款顶尖的尾端设计了扁尾结构，方便用斜铁从尾座套筒的腰形槽插入将顶尖敲出，拆卸时要注意敲击力度，避免硬质合金端头受冲击力崩裂。

　　从结构优化的角度来看，这款顶尖在硬质合金镶件和钢基体的连接位置采用了过盈热装工艺，过盈量控制在0.02-0.03mm，加热钢基体头部至300℃后将硬质合金端头压入，冷却后即可形成牢固的结合，相比传统的铜焊连接，热装结构不会出现焊接应力导致的硬质合金开裂问题，连接强度更高，能承受更大的轴向切削力。顶尖的外圆表面做了发黑处理，提升防锈能力，车间日常存放时不会因为潮湿环境出现锈蚀，影响锥面配合精度。在磨削加工场景中使用时，需要在顶尖尖端和工件中心孔之间添加润滑脂，减少高速回转下的摩擦发热，避免中心孔和顶尖出现咬合磨损，尤其是在精加工工序，润滑能有效降低工件的表面粗糙度值，保证尺寸稳定性。
