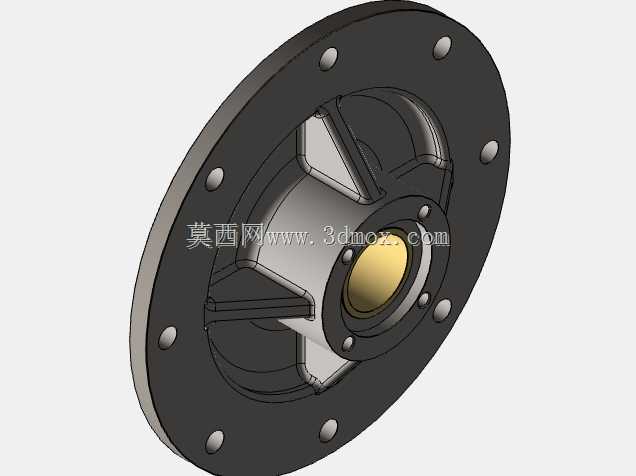

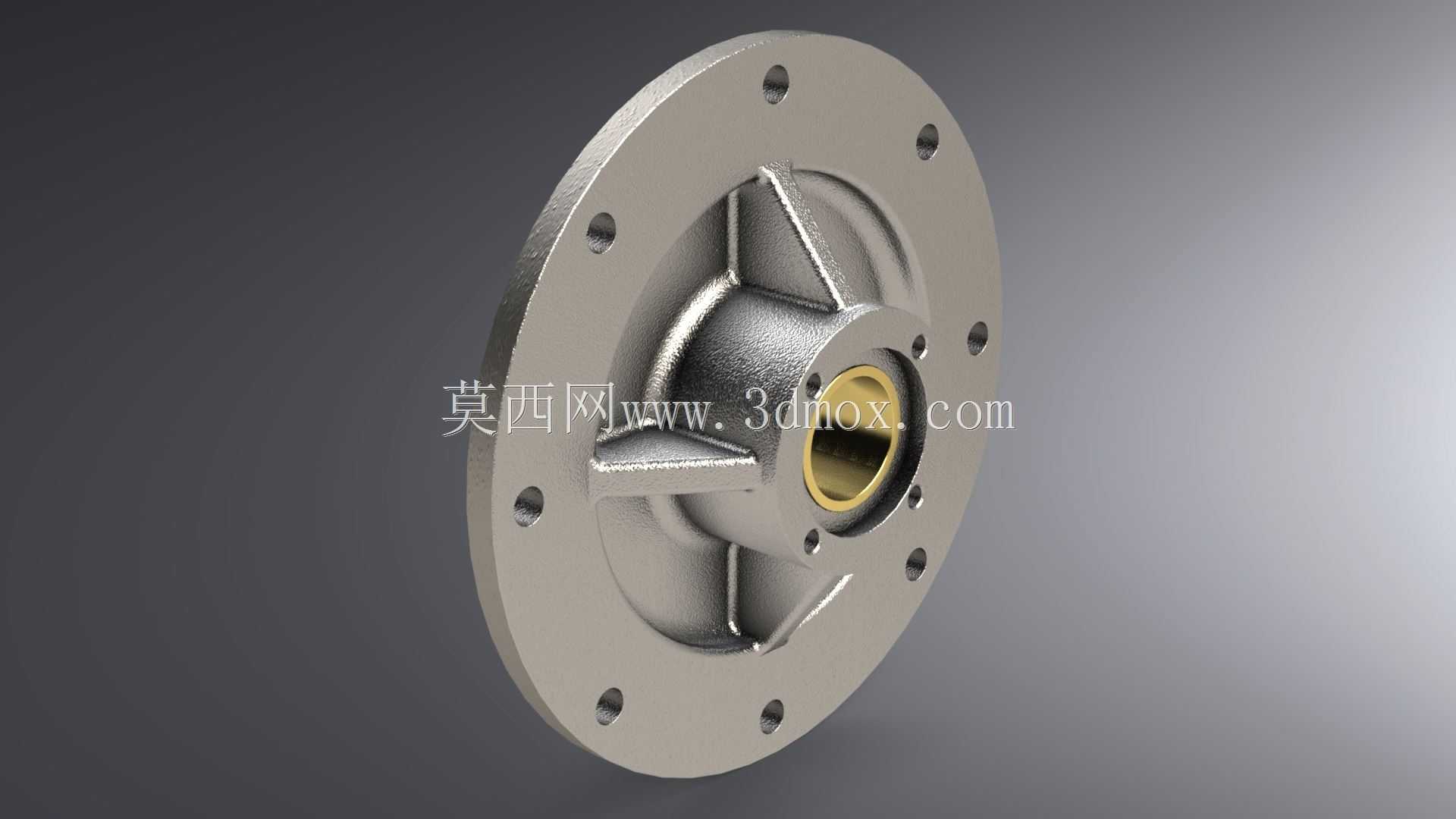

带加强筋凸台圆形安装金属法兰结构

　　这类带中心凸台的圆形法兰，常被用在动力输出端与工作机构的衔接位置，比如小型减速电机的输出侧、液压泵组的安装对接面，或是传动系统中轴承座与机架的过渡连接环节，核心作用是保证两个对接部件的同轴度，同时分散连接部位的载荷，避免应力集中导致的连接失效。从结构设计来看，圆形盘体上均匀分布的通孔是螺栓穿装位，孔位的分度圆直径是安装时的核心边界尺寸，设计时需要匹配对接部件的安装孔距，保证螺栓能顺利穿入，同时盘体的外径要大于螺栓孔分度圆直径至少一个螺栓公称直径的距离，给螺栓头、螺母留出足够的压紧面，避免安装时出现压边不足导致的连接松动。

　　盘体中心的凸台是定位结构，凸台的外径与对接部件的定位孔采用小间隙配合，装配时可以先通过凸台完成径向定位，再穿装螺栓紧固，能大幅降低装配时的对中难度，也能避免设备运行过程中两个对接部件出现径向窜动。凸台与盘体之间的放射状加强筋是结构优化的关键，这类法兰如果没有加强筋，在承受轴向载荷或是倾覆力矩时，凸台与盘体的连接根部很容易出现应力集中，长期交变载荷下会产生疲劳裂纹，放射筋的设置刚好顺着载荷传递的方向布置，能把凸台承受的载荷均匀分散到整个盘体上，在不增加过多整体壁厚的前提下，大幅提升结构的刚性，既控制了零件的整体重量，也减少了铸造或是机加工过程中的材料消耗。

　　中心的衬套孔是轴类零件的穿装位，孔的内径尺寸需要匹配穿过的轴径，孔的深度要满足轴的支撑长度要求，保证轴运转时的支撑稳定性，孔内壁的加工精度会直接影响轴的运转同轴度，设计时通常会根据使用场景选择对应的配合公差，如果是高速运转的工况，还会在孔内加装铜套或是轴承，降低轴转动时的磨损。从安装边界来看，这类法兰的轴向总厚度需要匹配安装空间的轴向尺寸，凸台的突出高度不能超过对接部件的定位孔深度，避免装配时出现凸台顶死、两个对接面无法完全贴合的问题；盘体背面通常会设计成平面，保证与安装基面的完全贴合，减少安装面的间隙，避免螺栓紧固后盘体出现变形。

　　在实际选型应用时，需要先确认对接端的轴径、安装孔的分度圆直径、螺栓孔的数量与孔径，再结合设备运行时承受的轴向力、径向力大小，确认法兰的材质与加强筋的厚度参数，如果是用于有腐蚀的工况，还需要对法兰表面做对应的防腐处理，比如镀锌、喷塑，提升零件的使用寿命。建模过程中，孔位的阵列需要严格按照分度圆角度均匀分布，避免出现孔位偏差导致安装时螺栓无法穿入；加强筋与盘体、凸台的连接位置需要做圆角过渡，减少应力集中点，同时也能优化铸造工艺，避免铸件冷却时在转角位置出现缩孔、裂纹等缺陷。这类法兰的结构通用性较强，在各类传动设备、流体输送设备的连接位置都有广泛应用，设计时在满足安装尺寸与载荷要求的前提下，尽可能简化结构，降低加工难度，同时兼顾零件的刚性与重量平衡，是这类连接件设计的核心思路。
