PJ-327A型3.5毫米音频插孔结构设计

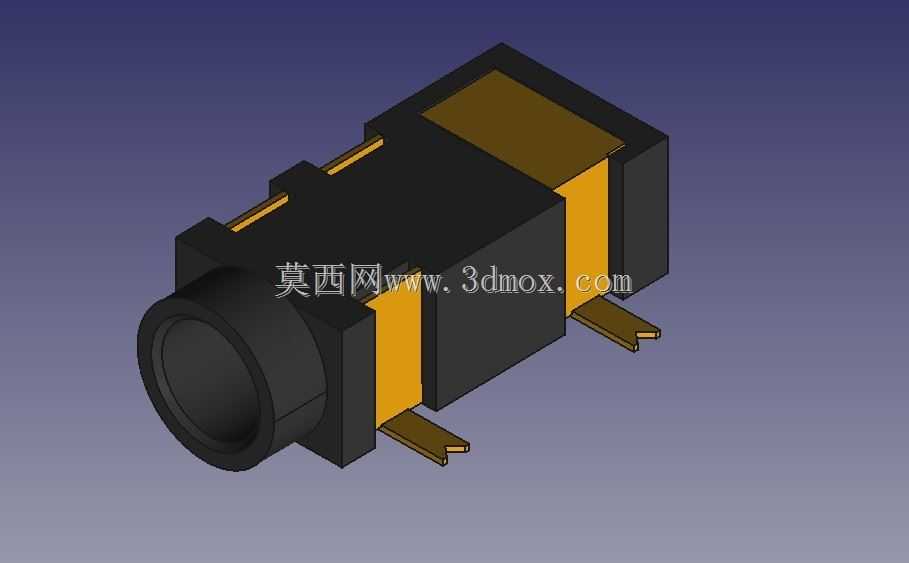

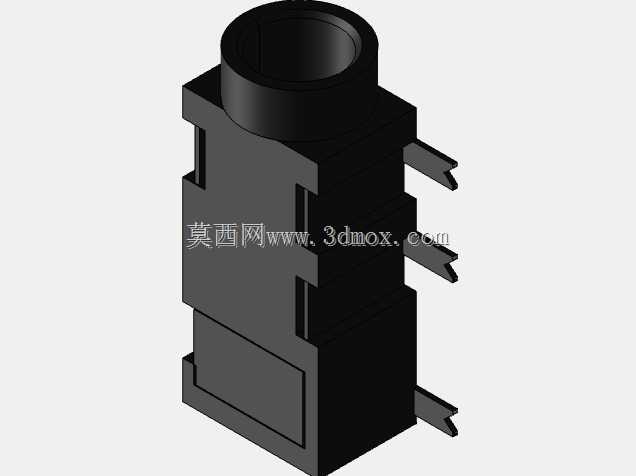

　　在消费电子、小型工控设备、便携检测仪器的板级互连设计中，3.5mm音频插孔是承担模拟音频信号传输、外接音频外设接入的核心接插件，本次呈现的PJ-327A型插孔结构，是针对表贴焊接工艺优化的卧式安装款型，适配当前主流SMT产线的批量焊接需求，能有效降低插件工序的人工成本，提升整机组装的一致性。

　　从实际应用场景来看，这类插孔广泛覆盖便携音频播放器、桌面型小型功放、工业手持巡检终端、车载外接音频扩展模块、嵌入式开发板音频接口等领域，区别于传统直插式引脚的音频插座，该款型采用卧式贴装布局，插孔轴线与PCB板面平行，能大幅压缩设备垂直方向的空间占用，对于厚度尺寸受限的超薄型设备设计尤为友好，比如厚度控制在10mm以内的便携录音设备、薄型桌面HIFI前端，都能通过该款插座的布局特性实现结构空间的高效利用。

　　从功能特性层面拆解，该插座内部集成了多组弹性接触弹片，分别对应左声道、右声道、接地、麦克风信号的导通接触，当标准3.5mm三段式或四段式音频插头插入时，弹片在弹性形变作用下与插头的各段金属环紧密贴合，保证音频信号传输的接触电阻稳定在毫欧级，避免出现接触不良导致的声道杂音、信号中断问题；同时插座内部设置有插头检测弹片，可在插头插入时触发设备的音频通路切换逻辑，自动断开内置扬声器的输出回路，将信号切换至外接耳机或音频线路，无需额外设置机械切换开关，简化整机的电路设计逻辑。

　　设计思路上，这款插孔的外壳采用耐高温绝缘塑胶与金属屏蔽罩结合的结构，塑胶主体选用耐回流焊高温的LCP材质，可承受SMT焊接过程中260℃左右的峰值温度，不会出现壳体变形、弹片移位的问题；外部金属屏蔽罩一方面起到结构加固作用，提升插座整体的抗机械形变能力，在插头反复插拔的过程中保证内部结构位置稳定，另一方面可实现电磁屏蔽效果，减少外界电磁干扰对微弱音频信号的影响，降低音频输出的底噪水平。引脚部分采用弯脚表贴设计，焊盘与PCB板面的接触面积经过优化，既保证焊接后的结构强度，能承受至少5000次以上的插拔寿命，又避免焊盘过大导致的焊接连锡问题，适配常规0.8mm厚度PCB的焊接工艺要求。

　　外形尺寸与安装边界方面，该款插座的主体长度沿插孔轴线方向控制在14mm左右，垂直板面方向的高度不超过6mm，宽度方向尺寸为6.5mm，在PCB布局时，插孔前端需要预留至少8mm的插头插入空间，避免设备外壳或周边元器件遮挡插头插拔路径；焊盘布局按照引脚间距1.5mm设计，周边0.5mm范围内不宜布置过高的元器件，防止焊接过程中出现干涉；插座底部设置有定位柱，可在SMT贴片时与PCB上的定位孔配合，提升贴装精度，避免回流焊过程中器件移位。在结构装配时，该插座的金属屏蔽罩预留有外壳接地引脚，可直接与PCB的接地层连接，进一步提升抗干扰性能，对于有ESD防护要求的设备，可在信号引脚路径上就近布置TVS管，而该插座的引脚间距预留了足够的布线空间，方便防护器件的布局。

　　从实际选型适配的角度，这款插孔的插拔力经过调校，单脚插入力控制在3N-8N区间，拔出力在2N-5N之间，既不会因为插拔过松导致插头容易脱落，也不会因为插拔力过大导致用户操作不便，同时弹片采用高弹性铜合金材质，表面镀金处理，在长期使用后不会出现氧化导致的接触不良问题，适配工业环境下高低温、高湿度的使用场景，不会因为环境温湿度变化出现接触性能衰减。
