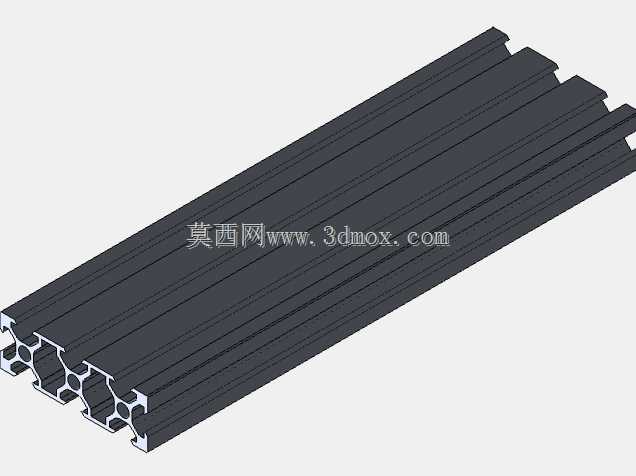

2060规格工业铝挤型材三维结构

　　在非标自动化设备搭建、小型工作台组装、电子产线辅具支架的设计场景里，20系列宽幅铝型材一直是兼顾轻量化与结构刚性的常用选型，这款截面尺寸为20mm×60mm的铝挤型材，就是针对窄空间长跨度支撑需求开发的框架类基础构件。从截面结构来看，这款型材采用多腔室中空设计，沿长度方向均匀分布T型滑槽，槽口尺寸适配标准M4/M5T型螺栓与方形螺母，不需要额外焊接或者打孔加工，只需要将预置螺母滑入槽内，就可以完成型材之间的直角连接、角件加固、板面安装等装配动作，相比传统方管焊接框架，装配效率能提升60%以上，后期调整改造时只需要松开螺栓就可以重新排布结构，不会产生焊接变形或者废料。

　　实际选型应用中，这款60mm宽度的20系列型材，常被用来做小型设备的横向承重梁，比如桌面式点胶机的Y轴安装基座、电子检测治具的承载横梁、车间物料周转车的侧边护栏，因为截面宽度达到60mm，沿宽度方向的抗弯截面模量比常规2020型材高出2.7倍，在1米跨度下承载15kg均匀载荷时，挠度可以控制在0.2mm以内，完全满足普通轻载设备的安装精度要求。型材的壁厚设计遵循工业铝型材通用规范，主受力壁厚度达到1.8mm，滑槽侧壁厚度1.5mm，既保证了螺栓锁紧时的局部强度，不会因为锁紧力过大导致槽口变形，又尽可能控制了单位长度重量，整根6米长的型材重量仅为10.8kg，单人就可以完成搬运和裁切，不需要借助起重设备。

　　从建模逻辑来看，这款型材的三维模型完全遵循挤压成型的工艺特点，所有截面特征沿长度方向做拉伸处理，没有侧向倒扣或者需要二次加工的结构，所有棱边都做了R0.5mm的圆角处理，既符合铝挤模具的出模要求，避免挤出时出现应力开裂，也能防止装配过程中锐边划伤操作人员。截面的腔室设计做了等壁厚优化，相邻腔室的筋板厚度均匀控制在1.5mm，挤出冷却过程中不会因为壁厚差过大产生变形扭曲，成品直线度可以控制在每米0.3mm以内，不需要后续校直就可以直接用于精度要求不高的框架结构。滑槽的内部尺寸做了公差适配，槽口宽度比标准T型螺母尺寸大0.2mm，既保证螺母可以顺畅滑入，又不会因为间隙过大导致连接时出现窜动，连接后的角件贴合面间隙小于0.1mm，装配后整体框架的稳定性有充足保障。

　　安装边界方面，这款型材的端面可以安装标准2060端盖，不需要额外裁切，端盖通过卡扣卡入型材端面的槽位，既可以美观遮盖端面的切割毛刺，也能防止灰尘或者杂物进入型材腔室内部。如果需要做地面支撑，可以在型材端面攻M6螺纹孔，安装可调脚杯或者福马轮，脚杯的调节范围通常在30-50mm，可以适配地面不平整的车间环境。如果需要在型材上安装亚克力板、钣金门板或者走线槽，只需要在对应槽位滑入弹性螺母或者弹片螺母，就可以直接用螺栓固定，不需要在型材上打孔，不会破坏型材的整体防腐层。型材表面采用阳极氧化处理，氧化膜厚度达到10μm以上，在普通车间环境下使用不会出现锈蚀，表面硬度达到HV250以上，日常摩擦不会产生明显划痕，长期使用依然可以保持外观整洁。

　　在做结构设计选型时，需要注意这款型材的承载方向，因为截面是20×60的矩形，两个方向的抗弯性能差异较大，当需要承受垂直载荷时，要将60mm的宽度方向作为载荷受力方向，才能发挥最大的结构刚性，如果错误将20mm方向作为受力方向，同等载荷下挠度会增加8倍以上，容易出现结构变形。如果需要在型材上安装导轨、气缸等运动部件，要提前确认安装孔位的位置，尽量让受力点靠近型材的筋板位置，避免螺栓锁紧时导致型材局部凹陷。对于需要拼接加长的场景，可以使用专用的型材对接件，将对接件插入两根型材的端面孔位，锁紧螺栓后就可以实现无缝对接，对接后的直线度误差小于0.5mm每米，完全满足长框架的使用需求。
