M16螺杆50mm行程可调支撑脚座

　　这款可调支撑脚座是工业设备安装调平环节的核心基础配件，常见于各类生产流水线、铝型材框架机架、自动化检测设备、包装输送线、中小型机床辅机的底部安装位，核心作用是抵消地面不平整带来的设备倾斜问题，同时承担设备整体承重、隔绝运行振动传导的功能，避免设备因放置不稳出现运行抖动、部件移位、加工精度偏差等问题。

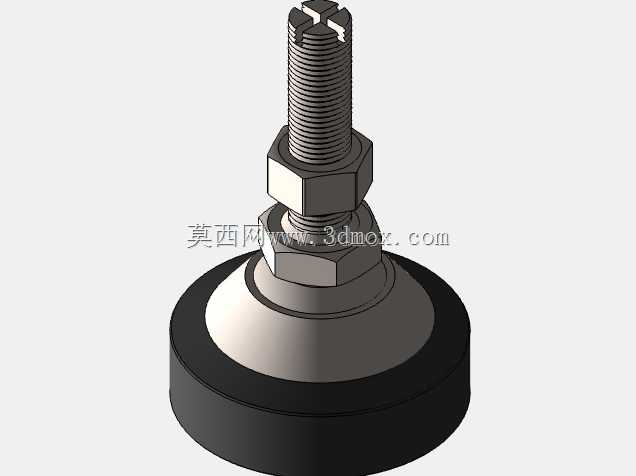

　　从结构设计来看，这款脚座采用分体组合式结构，底部是直径50mm的圆盘形底座，底座外层包覆丁腈橡胶材质的防滑减震层，橡胶层底面做了细密的防滑纹路处理，接触地面时可以增大静摩擦力，即使设备运行产生小幅振动也不会出现滑移移位，同时橡胶材质可以有效吸收设备运行产生的高频振动，减少振动向地面传导，降低车间整体运行噪音，也能避免刚性底座直接接触地面刮伤环氧地坪或者瓷砖地面。底座上部是锥形过渡的金属承托座，采用碳钢材质表面做镀锌防锈处理，锥形结构可以将上方螺杆传递的垂直载荷均匀分散到底座整个接触面，避免局部应力集中导致底座变形，承托座中心预留与螺杆匹配的螺纹孔，配合两颗六角锁紧螺母实现高度调节与锁止。

　　上部调节螺杆采用标准公制粗牙螺纹，螺纹长度预留足够的调节行程，总调节范围可以覆盖50mm的高度差，完全适配大多数工业场景的地面平整度偏差需求。调节时先将下方的锁紧螺母旋至靠近底座的位置，转动螺杆调整到设备需要的水平高度后，再将上方的两颗螺母分别向设备安装面和底座方向旋紧锁死，双螺母锁止结构可以避免设备长期运行产生的振动导致螺杆松动回转，保证调平精度长期稳定。螺杆顶端做了一字开槽设计，安装时可以用一字螺丝刀辅助微调高度，在设备已经初步落位、扳手操作空间不足的场景下，这种开槽设计可以大幅提升调平操作的便利性。

　　从安装边界来看，这款脚座的螺杆直径适配常规的设备安装孔位，安装时只需要将螺杆穿入设备底部的预留安装孔，配合平垫或者直接通过螺母锁紧在设备底板上即可，不需要额外加工复杂的安装结构，适配绝大多数标准铝型材机架、方管焊接机架的安装尺寸。底座直径50mm的设计在保证足够支撑接触面积的同时，不会占用过多设备底部的空间，即使是排布密集的设备支脚位置也能顺利安装，单支脚座的额定承重可以满足中小型工业设备的支撑需求，常规工况下单支承重可达数百公斤，多支组合使用可以覆盖数吨重的设备支撑需求。

　　在实际选型应用中，这类支撑脚座需要根据设备总重量、地面材质、调节高度需求来匹配对应规格，这款50mm底座规格的脚座尤其适合电子生产流水线、小型输送设备、实验室检测仪器、铝型材工作台这类对调平精度、减震效果有一定要求，同时整体载荷不算特别大的场景，相比重型铸铁脚座重量更轻、安装更便捷，相比纯尼龙脚座承重能力更强、抗老化性能更好，橡胶底座的设计也比刚性金属底座更适合在环氧地坪、瓷砖地面、木地板等易刮伤的地面场景使用。建模过程中对螺纹配合间隙、螺母锁紧行程、橡胶层压缩量都做了符合实际装配要求的参数设置，螺纹部分采用标准机械建模规范，装配关系完全符合实际安装逻辑，可以直接用于设备装配模拟、BOM清单导出、工程图生成等设计环节，不需要额外调整配合尺寸。
