HC-SR04超声波测距传感器结构设计

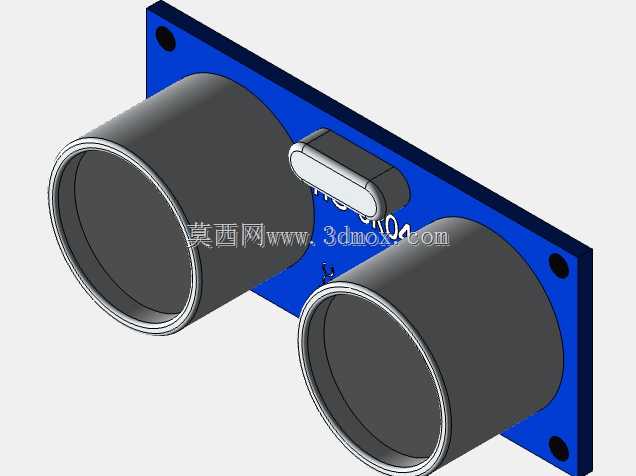

　　在嵌入式测距、小型智能装备的感知层设计中，超声类测距模块是避障、距离检测场景里成本与可靠性平衡度极高的选型方向，本次呈现的HC-SR04超声测距模块结构，完全贴合量产实物的装配逻辑做全细节还原，可直接用于整机装配的干涉校验、结构布局模拟工作。

　　从实际应用场景来看，这类模块的适配范围覆盖了桌面级小型移动机器人的前后向避障、智能小车的沿边行走距离检测、开源硬件创客项目的距离感知单元、简易液位检测装置的非接触测距、自动感应洁具的触发检测等多个方向，不同场景下对模块的安装空间、接线避让都有明确要求，因此三维结构的还原精度直接影响整机设计阶段的装配验证效率。

　　模块的功能特性围绕非接触式超声测距逻辑设计，两个圆柱形超声换能器分别承担发射与接收功能，发射端向外发送40kHz的超声波束，遇到障碍物后反射回波被接收端捕获，通过计算声波往返时间换算得到实际距离，整个探测过程不需要与被测物体接触，不受光线、被测物体颜色透明度的过多干扰，在短距离测距场景下稳定性优于普通红外测距方案。模块板载的信号处理电路完成回波放大、阈值判断、计时计算的全流程，最终通过IO口输出距离对应的电平信号，不需要主控端做复杂的信号解析，降低了外围电路的设计难度。

　　设计思路上完全遵循量产模块的实际装配逻辑，PCB基板作为整个模块的承载基座，两个换能器垂直安装在基板正面，保持声学轴线平行，保证发射波束与接收视场的重合度，避免因换能器角度偏差导致近距测距盲区扩大。基板上的贴片元件按照实际焊接位置排布，预留了四个标准安装孔位，安装孔的位置与换能器、板上元件保持足够的安全距离，避免螺丝装配时刮擦元件引脚造成短路。换能器与基板的连接部位做了贴合实际的结构处理，还原了量产模块中换能器底部与PCB焊接固定的结构特征，模块侧面的排针接口位置完全对应实物，方便在整机装配时模拟接线的走线空间，避免排针与周边结构件产生干涉。

　　外形尺寸与安装边界方面，模块整体为矩形平板结构，两个圆柱形换能器突出于PCB基板正面，是整个模块高度方向的最大尺寸边界，在做整机结构布局时，换能器正面不能有任何遮挡结构，否则会直接阻挡超声波的发射与接收，造成测距失效。PCB基板的四个安装孔为通孔设计，适配M2规格的固定螺丝，安装孔中心到基板边缘的距离统一，方便在支架、设备外壳上做对应的安装柱设计。模块背面为平整的PCB焊接面，没有突出的高尺寸元件，因此背面可以紧贴安装基面布置，只需要预留0.5mm左右的间隙避免焊接点与安装面短路即可。排针接口位于基板的一侧边缘，接线时线材从侧边引出，不会占用换能器正面的探测空间，在设计安装槽位时，只需要在排针对应位置预留出线缺口即可，不需要额外扩大整个模块的安装空腔。

　　在做结构适配时需要注意，两个换能器的圆柱外圆是模块宽度方向的最大轮廓，安装空腔的宽度尺寸需要略大于两个换能器的外轮廓总宽度，避免装配时挤压换能器外壳造成声学性能偏移。模块的探测角度范围由换能器本身的指向性决定，结构设计时不能在换能器前方的锥形探测区域内设置遮挡筋位，否则会产生虚假回波，导致测距数据出现固定偏差。如果是在户外或者多尘场景使用，还可以在这个三维结构的基础上，在换能器前方增加防尘透声的防护网结构，通过模型直接验证防护网与换能器的间距，避免防护网离换能器过近造成近距测距盲区增大。
