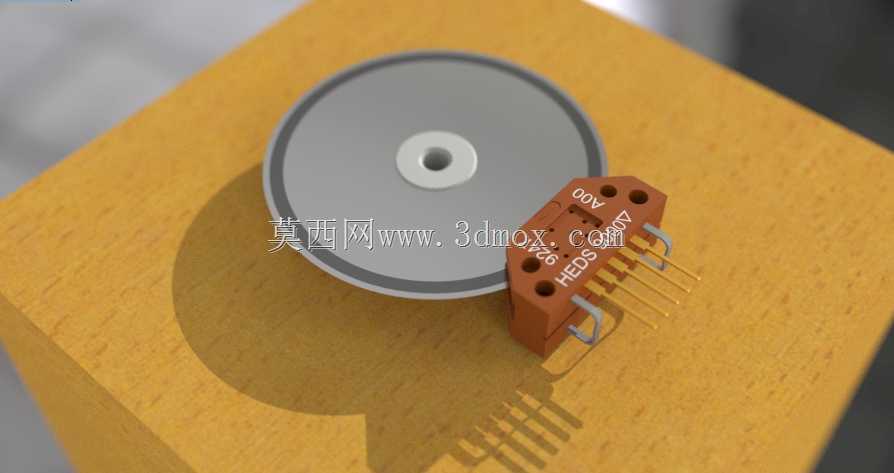

HEDS系列50mm码盘光学编码器结构

　　在自动化设备的运动控制环节里，旋转位置与速度的反馈精度直接决定整套系统的运行稳定性，这款50mm规格码盘配套的HEDS系列光学编码器，是小型伺服、协作机器人关节、精密转台这类对安装空间有严格限制场景里的常用反馈元件。做这套三维结构的时候，最先要卡准的就是码盘与读头的配合间隙，码盘本身是薄型圆盘结构，中心带定位安装孔，50mm的外径是适配小型输出轴的常用尺寸，安装时码盘要与转轴同轴固定，径向跳动量必须控制在编码器读头的允许公差范围内，不然会出现丢脉冲、计数不准的问题。

　　配套的读头模块是分体式安装结构，自带的插针引脚直接对应电源、A/B相脉冲、零位信号的输出回路，安装时读头的光学检测面要与码盘的光栅面保持平行，两者的轴向间隙通常控制在零点几毫米的区间，间隙过大信号强度不足，间隙过小则容易在转轴高速转动时出现剐蹭码盘的故障。从实际应用场景来看，这类小尺寸光学编码器常被用在桌面级机械臂的关节处，用来反馈关节的实时转角，也会集成在小型输送线的驱动辊端，做转速闭环反馈，部分3D打印设备的送料机构、精密点胶设备的旋转轴上也能看到同规格产品的应用。

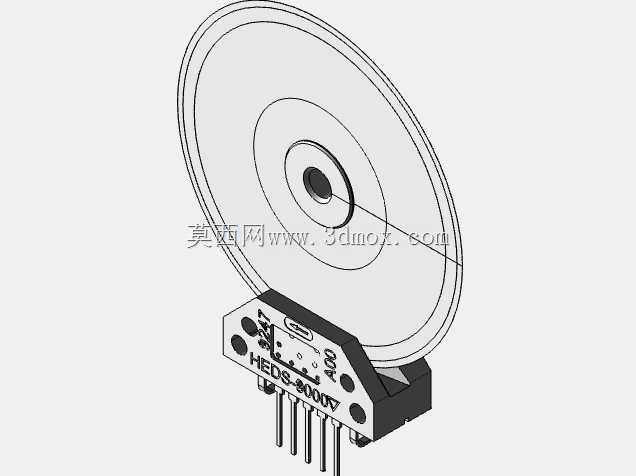

　　建模过程中特意还原了读头的安装固定孔位，码盘中心孔的公差配合按照常用的微型转轴过渡配合来做，码盘的光栅区域虽然没有做逐线刻画，但整体的有效检测区域尺寸完全参照实物 datasheet 里的边界来绘制，读头的引脚长度、折弯角度也按照实际焊接安装的空间需求做了还原，避免结构设计时出现引脚与周边结构件干涉的问题。很多工程师在做集成设计时容易忽略读头的出线空间，这套模型里特意保留了引脚下方的走线余量，安装支架的设计可以直接参考读头两侧的固定位，不需要额外再做适配结构。

　　码盘的材质通常是光学玻璃或者高强度塑料，建模时的厚度尺寸按照实物的薄型结构设置，既保证结构视觉上的写实度，也能在做装配干涉检查时准确判断码盘转动时的运动包络，不会和周边的轴承压盖、轴端挡圈出现空间冲突。在做机器人关节集成的时候，这类编码器的安装位置通常在电机后端与制动器之间，所以轴向的安装尺寸非常紧张，50mm外径的码盘刚好适配20-30mm机座号的小型伺服电机，不会因为码盘尺寸过大占用过多的关节内部空间，读头的分体式设计也不需要把整个编码器套在轴上，安装调试的时候可以先固定转轴与码盘，再调整读头的位置对准码盘的光栅区域，比整体式编码器的安装灵活性更高。建模时也考虑到了装配的工艺性，码盘中心孔的倒角做了导向结构，方便压装到转轴上的时候不会刮伤安装面，读头的固定孔做了沉头设计，装配时螺丝头不会突出读头表面，避免和码盘产生剐蹭。实际使用中，这类光学编码器的分辨率可以满足大部分中低速运动场景的检测需求，零位信号的存在也方便设备上电时做原点回归，不需要额外加装原点开关，能进一步简化设备的结构设计。
