热力管网用多层U型膨胀波纹管结构

　　在热力输送管网、化工换热装置以及压力管路系统中，管路因介质温度变化产生的热胀冷缩位移，若得不到有效补偿，会在管壁连接处产生极大的附加应力，长期运行下极易造成焊缝拉裂、法兰密封失效甚至管路断裂的故障，膨胀波纹管正是针对这类位移补偿需求设计的核心挠性元件。这款多层U型波结构的膨胀波纹管，在设计阶段优先考虑了管路轴向、横向以及角向位移的复合补偿能力，区别于普通单壁波纹管，多层结构的设计在保证整体刚度满足管路承压要求的前提下，大幅降低了波纹管的轴向刚度，让元件在较小的轴向力作用下即可产生设计范围内的弹性变形，避免对相连的设备、阀门以及管架产生过大的附加推力。

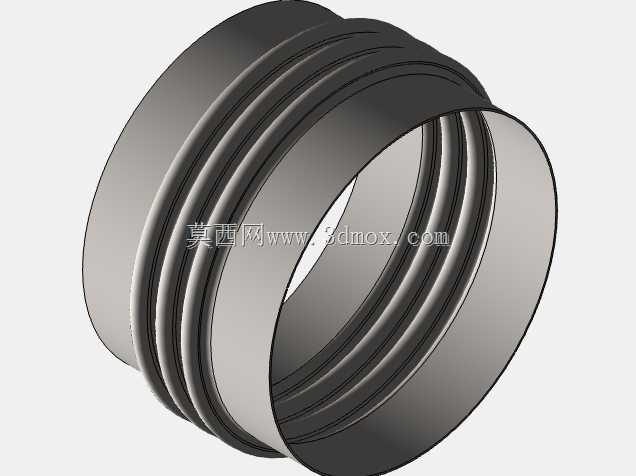

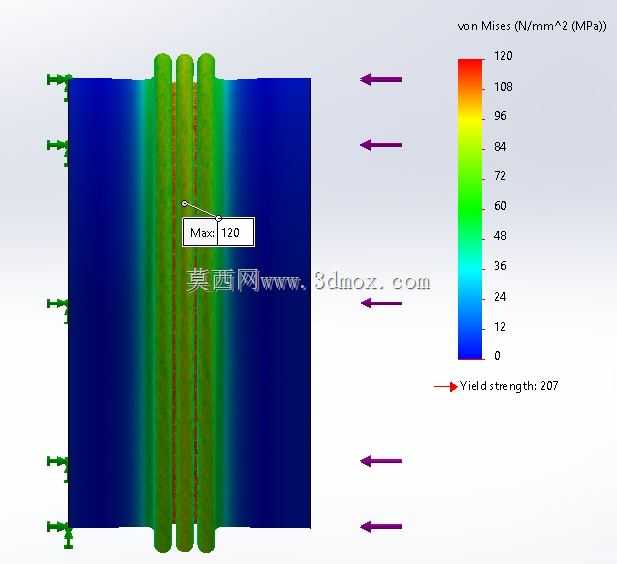

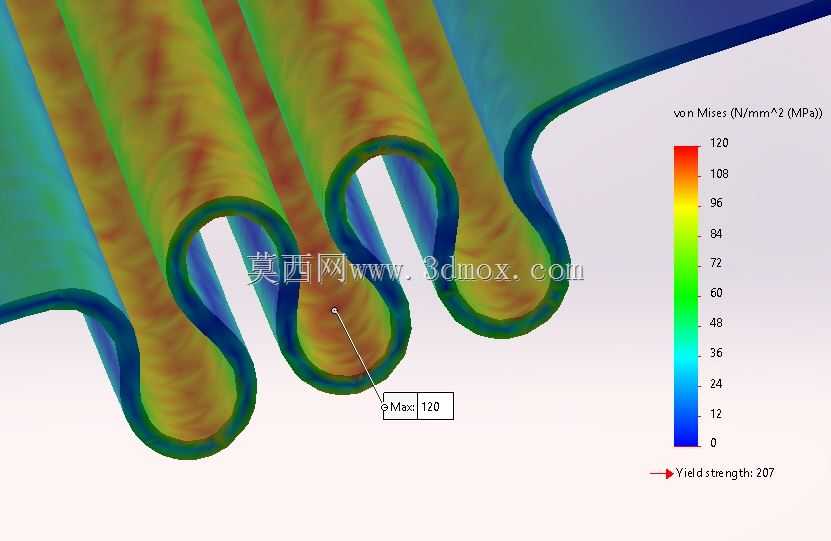

　　从结构细节来看，波峰与波谷的圆弧过渡经过反复应力校核，在有限元仿真的应力云图中可以看到，最大等效应力集中在波谷内侧的圆弧区域，设计时特意将该区域的壁厚做了均匀化处理，避免局部减薄造成的应力集中，同时多层金属层之间采用无间隙贴合工艺，防止介质渗入层间造成层间腐蚀，影响元件使用寿命。在实际应用场景中，这类波纹管常安装在换热器进出口、热力管道的长直段间隔位置、泵组的进出口管路处，除了补偿热位移之外，还能吸收设备运行产生的高频振动，阻断振动沿管路的传递路径，降低管路系统的振动噪声，避免振动造成的紧固件松动问题。

　　设计过程中，安装边界的尺寸匹配是重点考量内容，波纹管两端的连接段预留了标准焊接坡口，可直接与同通径的管路对接焊合，也可根据安装需求搭配法兰接头实现法兰连接，整体的安装长度严格匹配管路系统的预留补偿间距，波距的设计经过反复迭代，既保证单波的补偿量满足设计要求，又避免波距过大造成波纹管失稳，在额定压力工况下不会出现波柱屈曲的问题。针对不同的介质工况，波纹管的材质可匹配对应的耐腐蚀金属材料，在热力输水、蒸汽输送场景下采用奥氏体不锈钢材质，兼顾耐高温性能与抗腐蚀能力，在化工介质输送场景下可选用合金材质提升抗介质腐蚀能力。

　　从受力特性来看，波纹管的波型采用标准U型结构，相比其他波型，U型波的应力分布更均匀，疲劳寿命更长，能够承受上万次的反复位移循环而不出现疲劳裂纹，在设计压力下，波峰位置的薄膜应力与弯曲应力叠加值控制在材料许用应力范围内，保证长期运行的结构可靠性。在管路系统设计选型时，需要根据管路的最大热位移量、工作压力、介质温度来确定波纹管的波数与通径，这款波纹管的结构参数经过优化，单波补偿量处于行业较高水平，能够在较短的安装长度内实现更大的补偿量，减少管路系统的安装空间占用。同时，波纹管的两端直边段长度经过精确计算，保证焊接安装时不会对波型部分造成热影响，避免焊接热量造成波型区域的材料性能变化。在实际安装过程中，需要注意避免波纹管受到扭转作用力，安装前要对管路进行预对位，不得强行拉扯波纹管来补偿管路的安装偏差，防止造成波纹管的初始变形超出设计范围，影响后续的补偿能力与使用寿命。这款波纹管的结构设计还考虑了管路的压力冲击工况，多层结构的阻尼作用能够有效缓冲管路内的水锤冲击，降低压力冲击对管路系统的破坏，在启停频繁的管路系统中，这种缓冲作用能够大幅提升整个管路系统的运行可靠性。
