TrijiconSRO红点瞄准镜3D打印安装支座

　　这款安装支座主要适配Trijicon SRO系列红点瞄准镜的加装场景，同时兼容RMR规格的安装孔位，可覆盖实装战术附件加装、3D打印样件验证、钣金加工前期打样等多个工程环节的使用需求。日常在轻武器附件改装、战术装备实训、模拟训练器材搭建的场景中，这类安装支座承担着瞄准镜与承载平台之间的连接固定作用，既要保证瞄准镜安装后的同轴度精度，也要承受使用过程中产生的往复冲击载荷，避免出现瞄准点偏移、连接松动的问题。

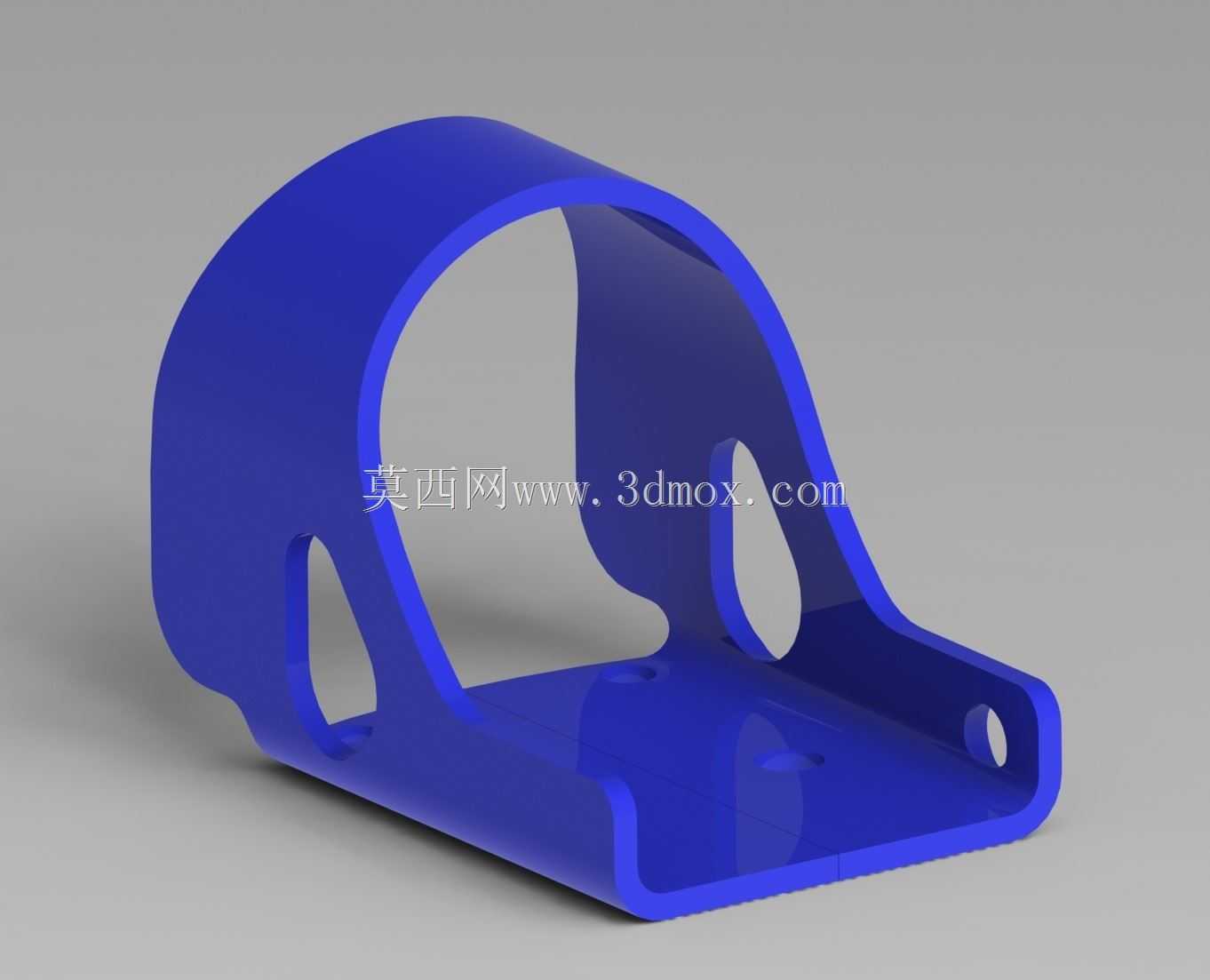

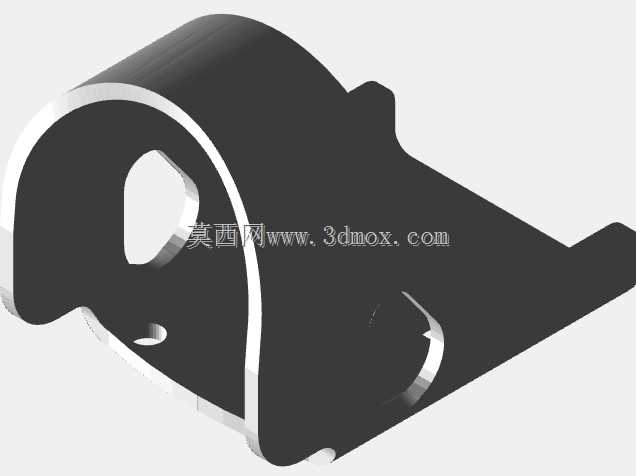

　　从结构设计逻辑来看，支座整体采用一体化弯弧支撑结构，上部的弧形环抱轮廓完全贴合SRO红点瞄准镜的底部壳体曲面，安装后可以实现镜身与支座的面接触贴合，相比传统的点接触压块结构，能大幅分散镜身受到的局部压紧力，避免薄壁镜壳在长期压紧状态下出现应力开裂。支座两侧开设的异形减重孔并非单纯为了减轻重量，孔位的轮廓走向完全顺着支座受力时的应力流线分布，在去除非受力区域冗余材料的同时，不会削弱支座整体的抗弯、抗扭强度，经过受力校核，开孔后的支座在承受常规后坐冲击载荷时，最大应力集中点的数值远低于常用打印耗材与钣金材料的屈服强度，不会出现结构性断裂。

　　底部的安装平板作为整个支座的定位基准面，平面度公差控制在0.1mm以内，保证安装后与承载平台的贴合面无间隙，不会因为贴合不实导致瞄准镜归零后出现点位漂移。平板上开设的两个安装定位孔，孔位间距严格匹配标准皮卡汀尼导轨附件的安装尺寸，同时预留了更长的安装螺钉容纳空间——因为3D打印版本的支座相比原厂金属支座，壁厚会根据打印工艺的要求做适应性调整，更长的螺钉旋合长度可以保证螺纹啮合圈数足够，即使使用PLA、ABS这类常规3D打印材料制作样件，也能达到可靠的连接强度，不会因为螺纹啮合长度不足出现滑牙、连接失效的问题。

　　在安装边界的把控上，支座上部的环抱结构高度经过反复校核，安装后不会遮挡红点瞄准镜的底部光线接收窗口，也不会与镜身侧面的调节旋钮产生干涉，使用者不需要对镜身做任何打磨修改，就可以直接将瞄准镜卡入支座的环抱结构内完成预装。支座前端的延伸挡边高度刚好对齐瞄准镜的底部前缘，既可以限制瞄准镜在受到向前冲击时的窜动位移，也不会突出到镜身正面影响瞄准视野。两侧的减重孔边缘都做了R1.5的圆角过渡，不管是3D打印还是钣金加工，都可以避免应力集中导致的开裂问题，3D打印时也不需要在孔位位置添加额外支撑，打印完成后仅需简单去除底部支撑就可以直接使用，大幅降低后期处理的工作量。

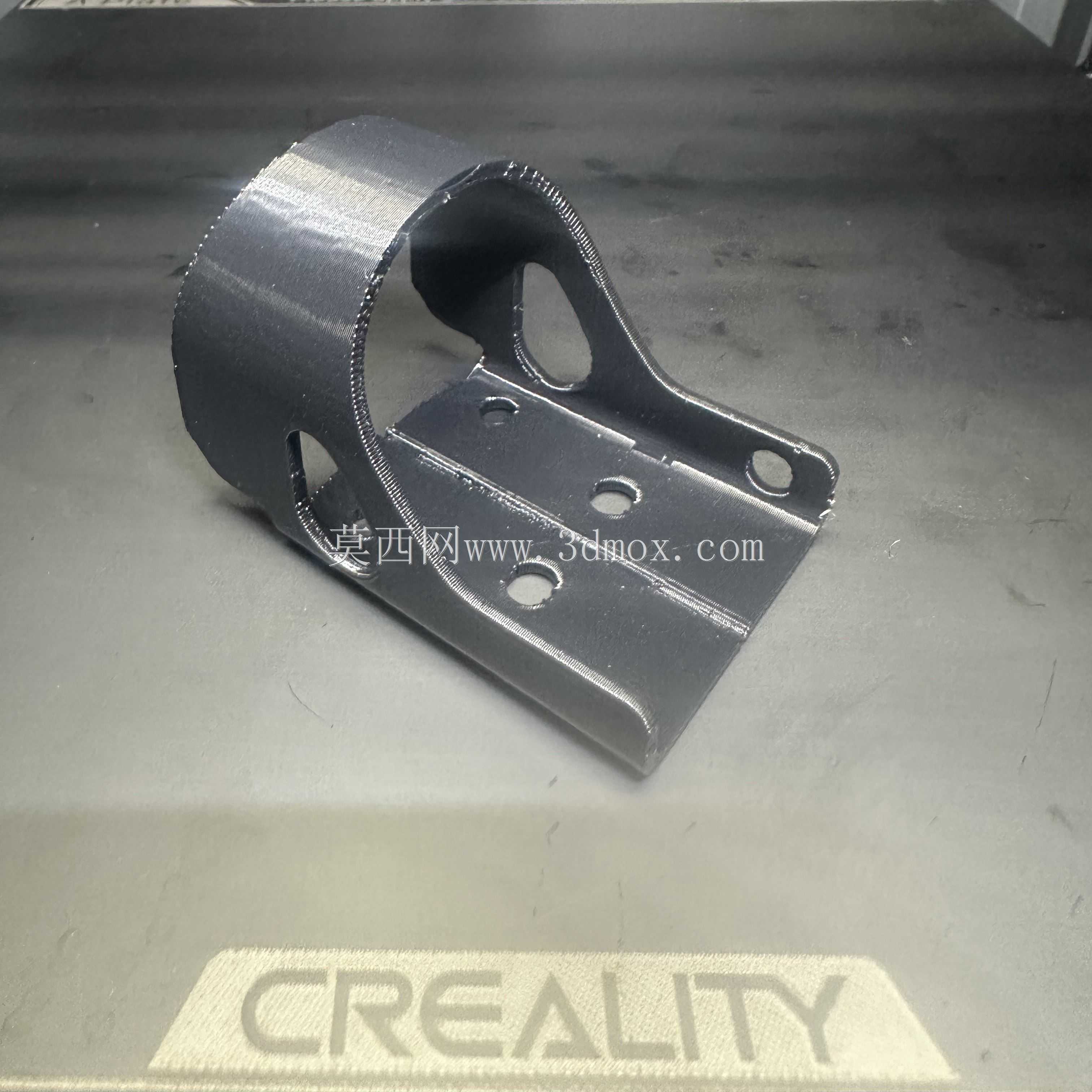

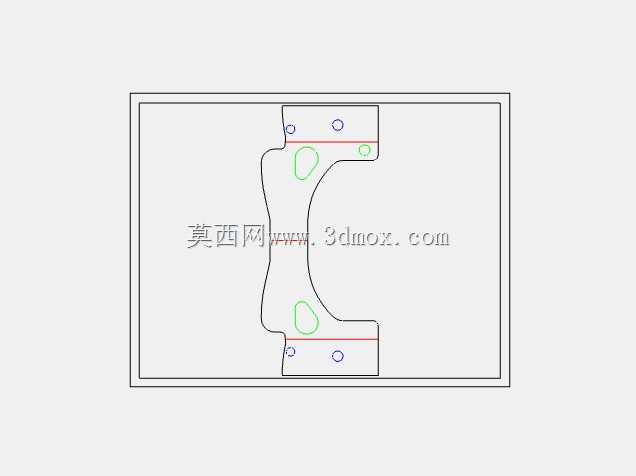

　　针对钣金加工版本的设计，整个支座的展开轮廓已经做了工艺性优化，所有折弯位置的内R角都匹配常用钣金折弯模具的R值，折弯工序不需要更换特殊模具就可以一次成型，折弯后的回弹量也提前做了补偿，保证折弯完成后上部的弧形轮廓与镜身的贴合度符合设计要求。而3D打印版本的模型已经做了壁厚均匀化处理，所有位置的壁厚保持在2.2-2.5mm之间，既不会因为壁厚过薄导致打印时出现填充不足、结构强度不够的问题，也不会因为壁厚过厚导致打印时间过长、材料浪费，打印摆放时可以直接将底部平板贴合打印平台，不需要添加额外的角度支撑，成型后的表面质量可以满足直接装配使用的要求。

　　在实际使用场景中，这款支座既可以作为实训装备的模拟配件，使用3D打印快速制作完成后搭配模拟瞄准镜用于战术训练场景，不需要消耗高成本的原厂金属配件；也可以将模型导出DXF格式后用于钣金下料，制作小批量的金属材质实用配件，满足实装场景的使用需求。两种加工方式对应的模型结构都做了针对性的工艺适配，不需要使用者再对模型做二次修改就可以直接投入生产环节，大幅缩短从设计到成品的转化周期。
