2.1mm面板安装式直流电源插座结构

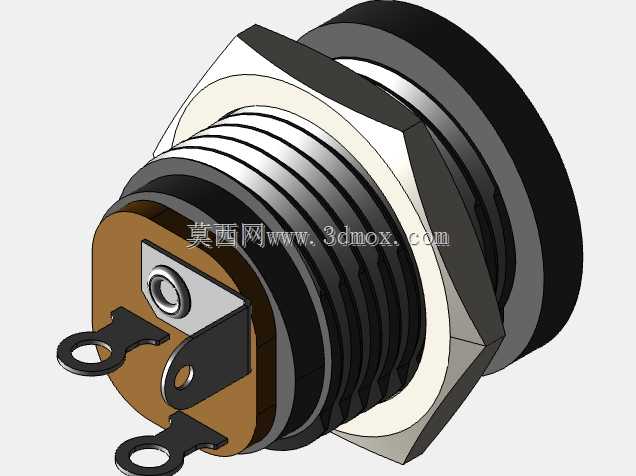

　　这款2.1mm规格的直流电源插孔，是低压直流供电场景里应用极广的板前安装接插件，日常在小型工控终端、桌面测试仪器、便携检测设备、DIY电子制作项目里都能见到它的身影，主要作用是实现外部直流电源适配器与设备内部供电回路的快速插拔连接，替代焊接式固定接线，大幅提升设备组装、后期维护的便捷性。从结构设计来看，这款插座采用螺纹锁紧式面板安装结构，主体外侧带有标准公制安装螺纹，配套六角锁紧螺母，安装时仅需在设备面板上开出对应直径的圆形安装孔，将插座从面板正面穿入后，从背面旋紧六角螺母即可完成固定，不需要额外设计卡扣或者焊接固定柱，对面板的厚度适配范围较宽，从0.8mm的薄金属面板到5mm厚的塑料机壳都能可靠锁紧，安装后不会出现晃动、松脱的问题。

　　接触端的设计充分考虑了长期插拔的可靠性，中心插针适配2.1mm直径的标准DC电源插头，外围弹性接触片采用带弧度的弹片结构，插头插入时能形成足够的接触正压力，避免接触不良导致的压降过大、发热等问题；尾部三个焊片分别对应正极、负极以及接地引脚，焊片上预留了穿线孔，既可以直接焊接导线连接内部电路，也可以配合插簧端子实现快接，不同引脚的间距做了足够的安全隔离，焊接时不容易出现连锡短路的问题，引脚的机械强度足够，常规焊接操作下不会出现引脚松脱、移位的情况。

　　从安装边界尺寸来看，插座前端的法兰盘直径大于安装孔直径，安装后能完全覆盖安装孔的边缘缝隙，既可以起到防尘的作用，也能让面板外观更整洁；插座穿入面板后的主体长度控制得比较紧凑，不会占用过多设备内部的纵深空间，对于内部空间局促的小型便携设备十分友好。在实际选型应用中，这类插座需要匹配对应规格的DC插头使用，2.1mm的中心针规格是目前低压直流供电领域的通用规格之一，市面上绝大多数12V及以下输出的桌面式电源适配器都标配该规格插头，设备选用这款插座可以大幅提升电源配件的通用性，不需要定制特殊规格的连接线。

　　设计建模过程中，需要重点关注几个关键尺寸的公差控制：首先是中心插针与外围接触片的同轴度，若同轴度偏差过大，插头插入时会出现卡滞、单边接触的问题，长期使用会加剧接触片的磨损，缩短使用寿命；其次是安装螺纹的公差，螺纹尺寸偏差过大会导致锁紧螺母无法顺利旋入，或者锁紧后出现旷量；另外尾部焊片的位置需要与常见的PCB安装孔位匹配，方便用户直接将插座焊接在PCB板上使用，不需要额外飞线。这款插座的外壳绝缘部分采用耐温绝缘材料，焊接时的高温不会导致外壳融化变形，金属部件均做了防锈镀层处理，在常规室内使用环境下不会出现氧化锈蚀的问题，接触电阻长期保持稳定，能满足持续大电流通过的需求，不会因为长期通电出现过热失效的情况。在结构细节上，插座前端的绝缘基座与金属外壳之间做了防转卡位，安装旋紧螺母的时候，插座主体不会跟着螺母转动，避免尾部引脚拧动导致的接线脱落问题；法兰盘与面板接触的一面可以根据使用需求加装橡胶密封垫圈，提升面板安装位置的防尘防水能力，适配半户外使用的小型设备需求。
