菲尼克斯SACC-CI-M12圆形连接器结构设计

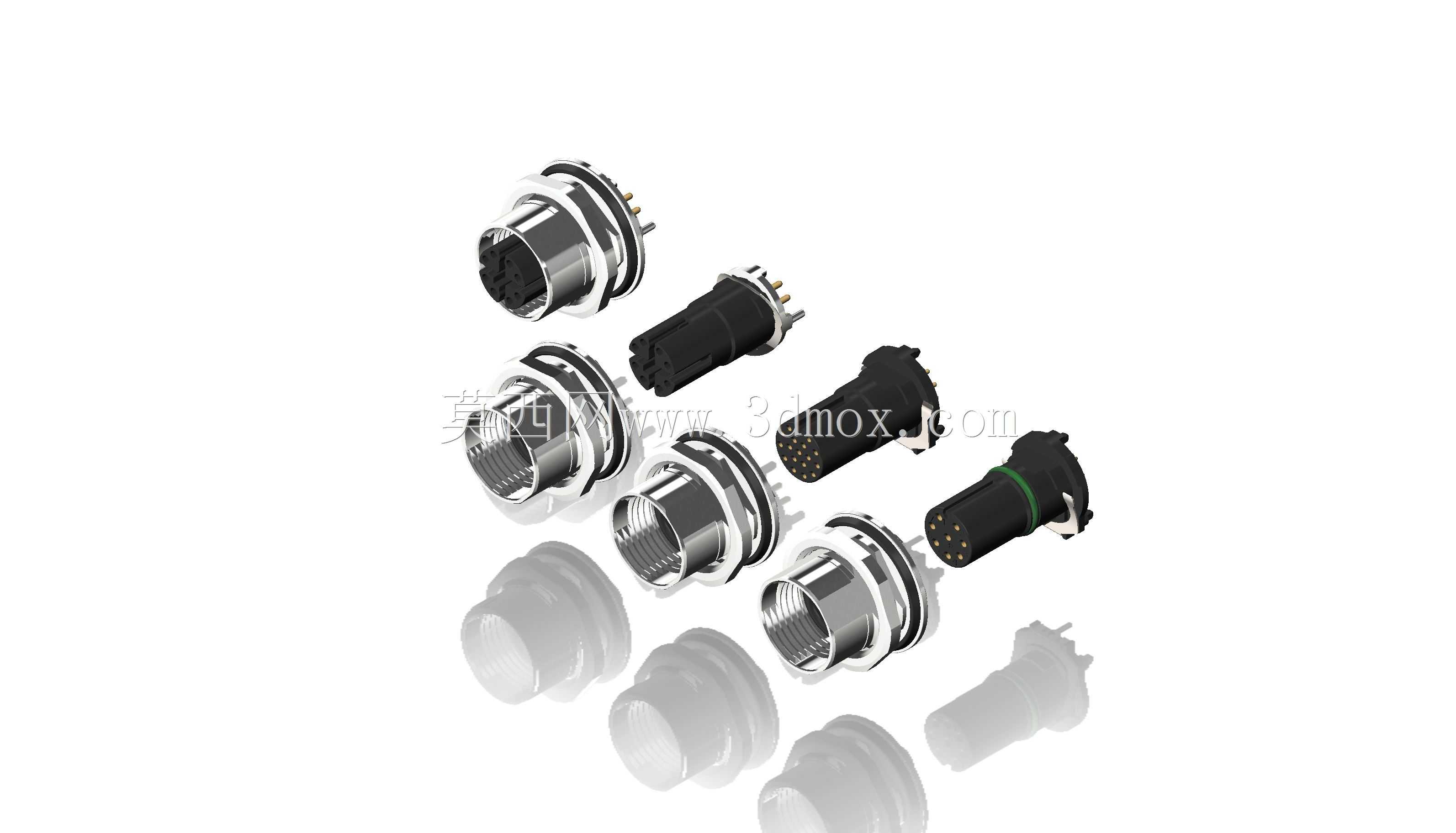

　　在工业现场传感与控制回路的布线作业里，板端连接器的选型直接决定了整套设备信号传输的稳定性与后期维护效率，菲尼克斯SACC-CI-M12系列圆形公制连接器，正是针对THT工艺PCB安装场景开发的板端连接组件，目前广泛应用在工业机器人IO链路、自动化产线传感器接线、户外机柜信号转接、风电变桨系统信号传输等对连接可靠性要求严苛的场景中。这类连接器采用M12标准螺纹锁紧结构，配合端面密封圈设计，能够在有粉尘、切削液飞溅、轻度油污的工业环境下保持稳定的IP67级防护能力，避免外界杂质进入插合面造成接触不良或者信号衰减。

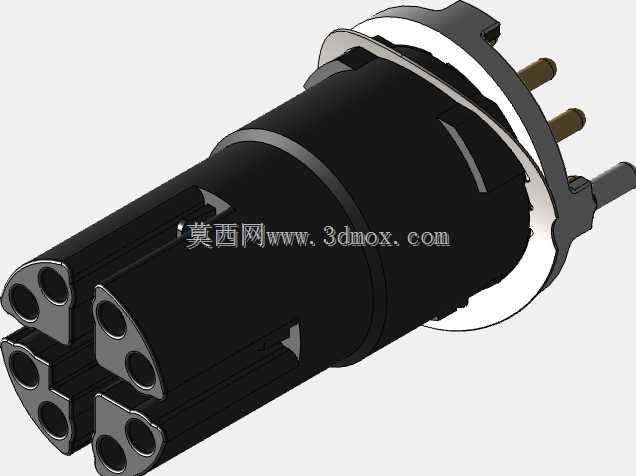

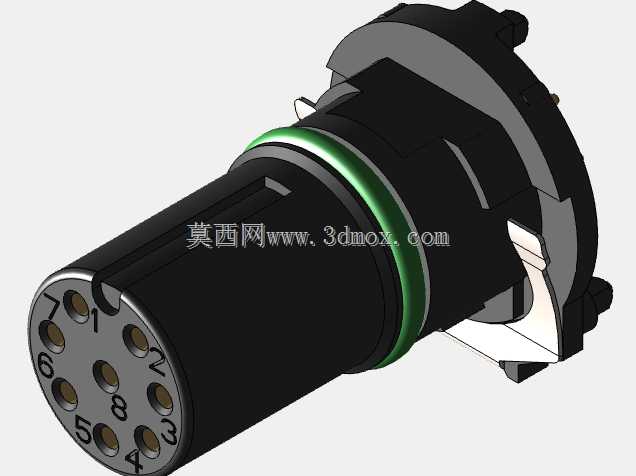

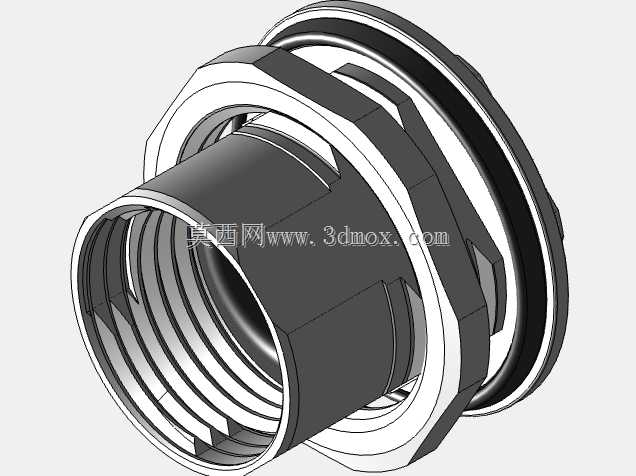

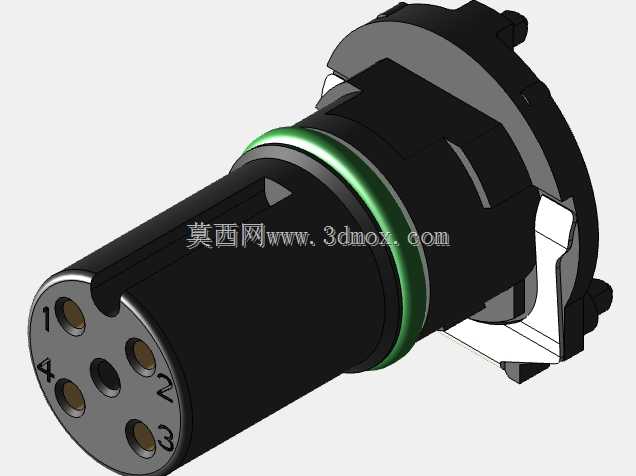

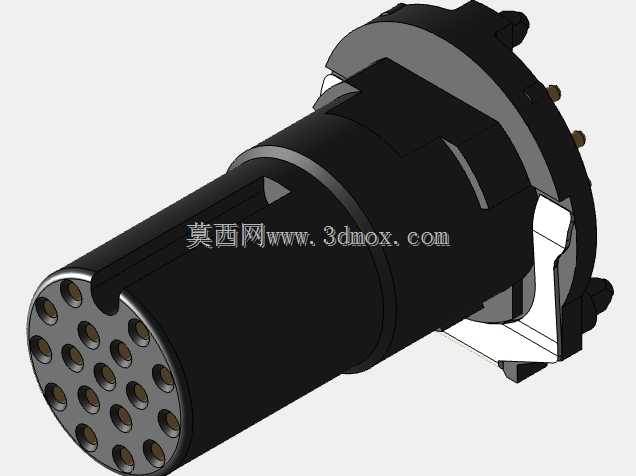

　　从结构设计逻辑来看，该系列连接器区分针端与孔端两种插合界面，分别对应板端公座与母座的安装需求，其中直式结构的壳体采用车削黄铜镀镍工艺，既保证了螺纹部分的耐磨性能，也能在频繁插拔作业下保持壳体结构强度，不会因为多次拧动出现螺纹滑牙或者壳体开裂的问题。插芯部分采用耐高温工程塑料注塑成型，接触件采用铜合金镀金工艺，针对不同编码规则区分针脚定义：x编码版本支持千兆以太网信号传输，能够满足工业相机、视觉传感器的高速数据传输需求，a编码版本则适配常规直流电源、开关量信号的传输场景，用户可以根据实际回路的信号类型选择对应编码的型号，避免不同功能回路插混造成的设备损坏。

　　针对PCB安装的边界要求，该系列连接器采用THT通孔焊接引脚，引脚长度经过精准核算，穿过标准1.6mm厚度PCB后露出的焊脚长度控制在2.3-2.7mm区间，刚好满足波峰焊的工艺要求，不会出现引脚过短焊盘吃锡不足、或者引脚过长焊后剪脚额外增加工序的问题。法兰安装面的尺寸严格遵循M12连接器行业通用安装规范，法兰盘上的两个定位销与PCB上的定位孔精准配合，过炉焊接时不会出现偏移，保证插合面与PCB板面的垂直度控制在±1°以内，现场接线时外螺套拧动过程中不会对焊接引脚产生额外的扭力，避免长期使用后焊盘出现裂纹导致接触失效。从实际安装的空间边界来看，直式结构的连接器在PCB板面以上的突出高度根据针数不同有所区分，8芯版本的总高度控制在18mm以内，不会占用过多的柜内安装空间，对于紧凑布局的分布式IO模块、小型传感器变送盒来说，能够有效压缩设备整体体积。插合端的外螺纹采用M12×1标准公制螺纹，和市面上所有标准M12连接线束的内螺套完全兼容，不需要额外定制专用线束，项目现场布线时可以直接采购标准成品线缆，大幅降低现场施工的物料成本与接线工时。在接触可靠性设计上，每个接触件的插孔部分采用弹性簧片结构，插合后接触压力保持在1.2-1.8N之间，既保证插合过程中不会出现过大的插拔力造成操作困难，也能在设备存在振动的工况下保持稳定接触，不会因为设备运行产生的持续振动出现瞬断的问题。壳体部分的金属结构与PCB上的接地焊盘连通后，能够实现360°全周电磁屏蔽效果，在有变频器、伺服驱动器等强电磁干扰的工业现场，能够有效屏蔽外界电磁噪声对高速信号的干扰，保证以太网传输的误码率控制在10^-12以下，满足工业级通讯的稳定性要求。

　　针对不同的安装方向需求，该系列同时提供180°直式出线版本，适配PCB板面垂直方向的接线场景，不需要额外转接就可以完成线缆对接，对于安装深度有限的扁平式设备外壳来说，直式版本能够让线缆垂直于板面引出，避免线缆弯折半径不足造成的线芯断裂问题。在建模还原过程中，需要重点关注法兰盘定位销的位置精度、引脚的间距公差、螺纹部分的牙型参数，这些尺寸直接决定了模型导出后用于结构设计干涉检查时的准确性，如果螺纹牙型建模存在偏差，实际装配时就可能出现外螺套无法拧入的问题；如果引脚间距公差设置不合理，生成的PCB封装就会出现引脚无法对准焊盘的问题，直接影响生产加工的可制造性。
