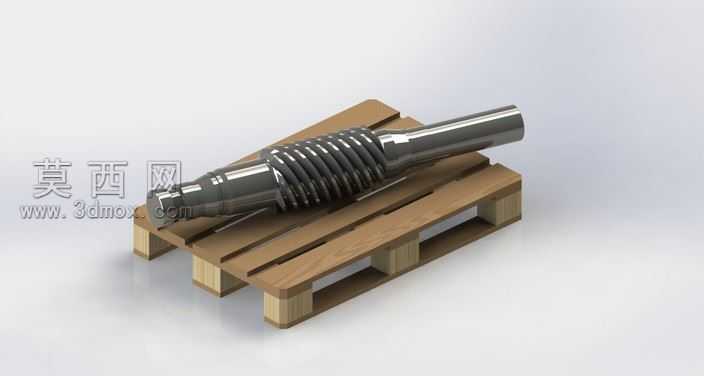

本作品为蜗杆轴类传动零件的三维建模设计,整体建模过程围绕机械传动零件的实际生产加工逻辑展开,首先在三维建模环境中完成基准轴与基准面的搭建,以零件的回转中心作为核心设计基准,先绘制轴体各段的回转截面轮廓,通过回转特征生成轴体的基础胚体,精准匹配各轴段的直径、长度尺寸,预留出蜗杆齿段的加工位置。针对蜗杆部分的齿形结构,采用参数化建模方式,先确定蜗杆的模数、头数、导程角、齿形角等核心传动参数,通过螺旋线生成齿槽的引导路径,再绘制符合齿形规范的法向截面轮廓,沿螺旋线路径进行扫掠切除,逐一生成连续的蜗杆齿形,建模过程中对齿顶圆角、齿根过渡圆弧进行了精细化处理,避免应力集中问题,符合机械零件的强度设计要求。轴体两端的装夹定位段、轴承配合段均按照公差配合要求设计了对应的轴肩、退刀槽结构,各轴段之间的过渡位置采用圆角过渡处理,还原真实轴类零件的加工工艺特征。材质与渲染环节,金属轴体部分采用抛光合金钢材质,调整材质的金属度、粗糙度参数,还原金属零件表面的机加工纹理与金属反光效果,搭配木质托盘作为展示载体,木质材质调整了木纹纹理走向、凹凸质感与哑光漫反射参数,场景布光采用多光源组合,主光源提供主要照明突出金属零件的轮廓与反光,辅光源弱化阴影区域的死黑问题,环境光补充整体场景的亮度层次,最终渲染效果清晰展现零件的结构细节与材质质感。设计过程中充分考虑蜗杆传动的实际应用场景,确保各部分结构尺寸符合传动配合要求,既可以作为机械设计教学的演示案例,也可用于蜗杆传动相关设备的结构设计参考,完整还原了轴类蜗杆零件从结构设计到渲染展示的全流程,模型结构完整,特征清晰,无多余几何结构,可直接用于后续的装配模拟、工程图生成等设计环节。
