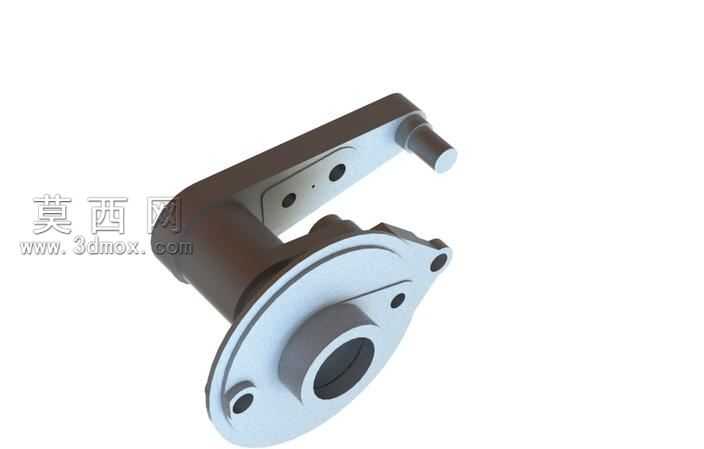

胡蜂属Largeframe前置拖曳铰接机械臂结构

本机械臂构件采用SolidWorks三维建模软件完成全参数化设计，建模过程遵循机械加工工艺逻辑，以基准面、基准轴为定位核心，先通过旋转凸台命令构建带中心通孔的圆形法兰基座，法兰盘面均匀分布四个安装定位孔，孔位公差按照机械装配要求预留合理间隙，保证后续与配套安装座的同轴度匹配。基座向上延伸出变截面的弯臂主体结构，弯臂采用放样凸台命令实现截面平滑过渡，既保证结构强度又控制整体重量，弯臂侧面设置两个减重安装孔，在不降低结构刚性的前提下减少材料消耗，弯臂末端延伸出圆柱形铰接销轴，销轴与弯臂主体采用一体化建模设计，避免装配误差带来的铰接卡顿问题。渲染阶段采用哑光金属材质模拟实际铸钢加工件的表面质感，添加环境光遮蔽效果突出结构的层次关系，对法兰安装面、铰接销轴外圆面设置更高的粗糙度参数，还原机械加工面的真实视觉效果。结构设计上充分考虑铰接运动的行程需求，弯臂的弯折角度经过运动仿真验证，保证拖曳作业过程中不会与周边构件发生运动干涉，法兰基座的安装孔位采用对称布局，可适配多种安装固定场景，铰接销轴的直径与长度参数按照负载要求计算得出，能够承受额定范围内的拖曳载荷，整体结构无冗余设计，所有特征均服务于悬挂铰接、拖曳传力的功能需求。建模过程中对所有锐边添加了合理的倒角与圆角特征，既符合实际机械加工的工艺要求，避免应力集中问题，也让模型渲染效果更贴近真实工业零件的视觉表现，各部分结构的壁厚经过均匀化处理，满足铸造或机加工的生产工艺要求，不存在无法加工的薄壁或尖角结构。
