三串20A锂电池保护板BMS结构设计

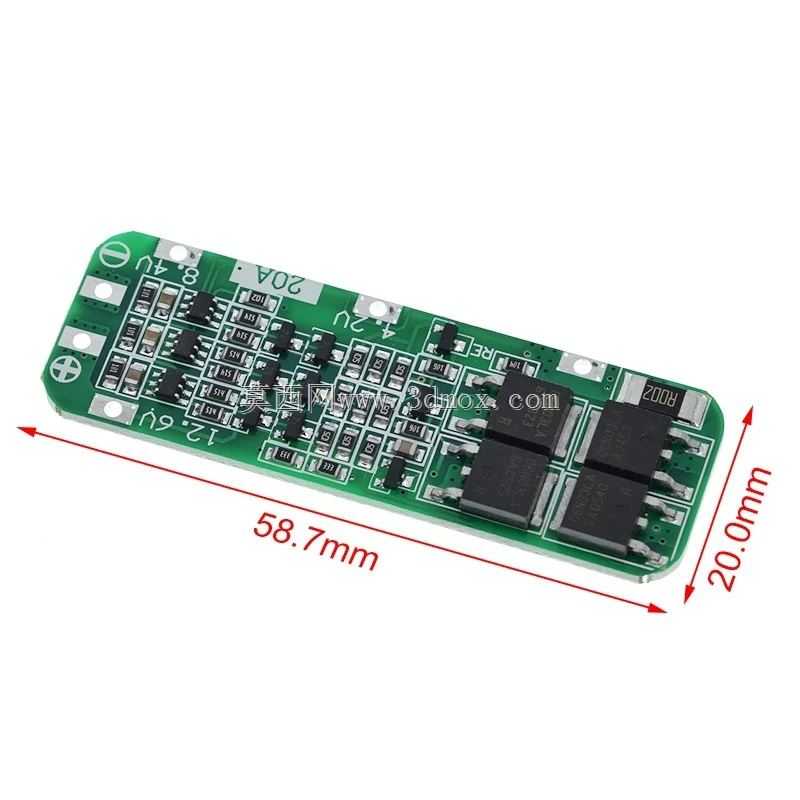

　　这款三串锂电池保护模块，核心适配18650圆柱电芯组成的12.6V锂电组，在小型储能电源、便携电动工具、户外照明供电组、小型无人机备用电源这类场景里，是保障电芯安全运行的核心部件。很多刚接触锂电组搭建的工程师容易忽略保护板的安装边界，这款板采用长条形窄边布局，整体宽度控制在极小范围，能顺着18650电芯组的侧边排布，不会额外占用电芯排布的横向空间，在紧凑的电池仓结构里，不需要额外预留突出的安装位，板边预留的固定焊盘既可以直接通过镍片与电芯极耳焊接固定，也能穿过细螺丝配合绝缘垫片锁附在电池组的支架上，安装时要注意功率MOS管所在的一侧需要预留至少2mm的绝缘间隙，避免散热面与电芯外壳接触造成短路。

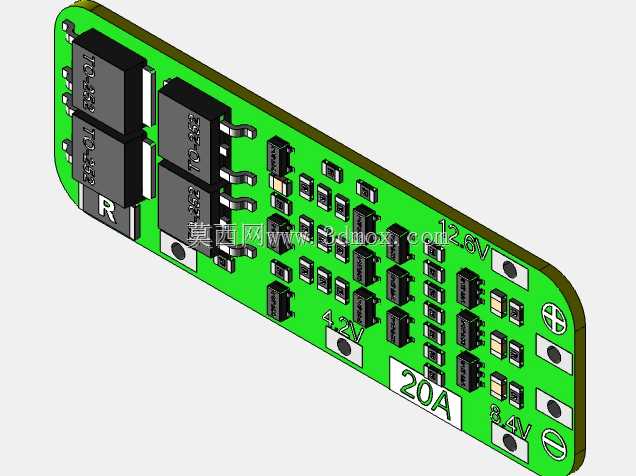

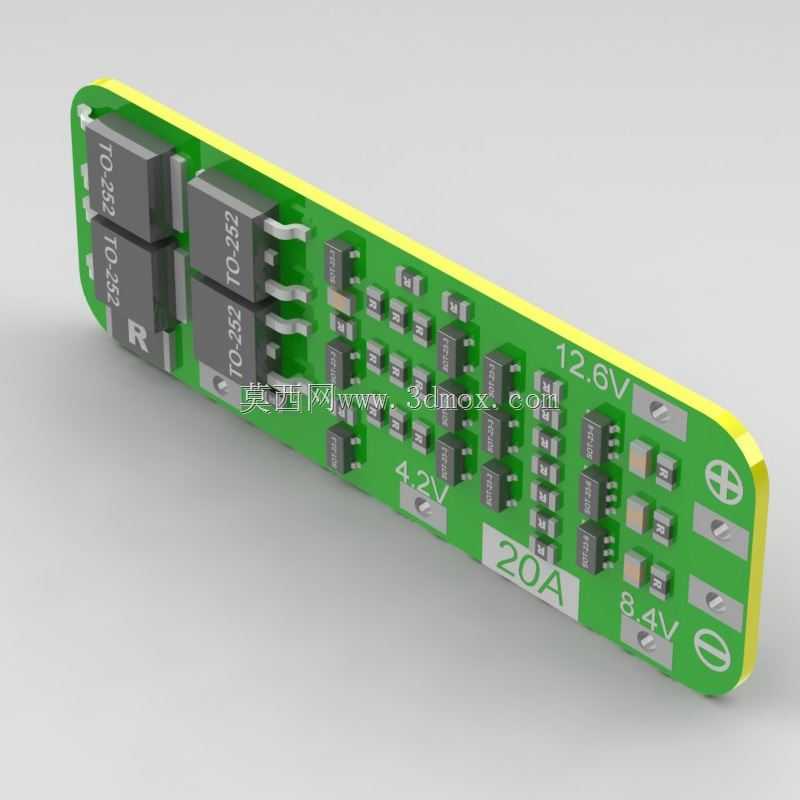

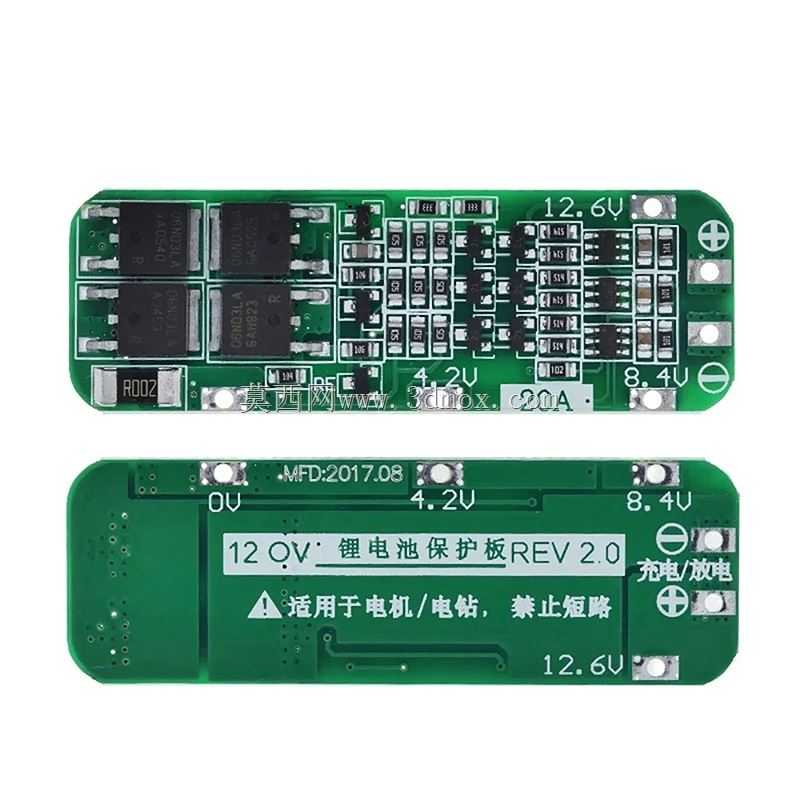

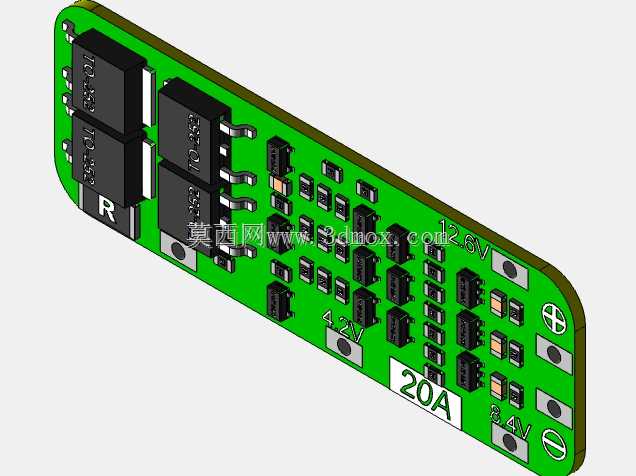

　　从功能设计上看，板上集成的四颗TO-252封装功率MOS负责充放电回路的通断控制，20A的持续过流能力刚好匹配三串18650电芯组的常规放电上限，板上丝印明确标注了4.2V、8.4V、12.6V三个电压节点，分别对应单串满电、两串总压、三串满电的检测点位，调试时可以直接通过这些测试点量取各串电压，不需要拆解电芯连接片。板载的均衡电路在电芯压差超过阈值时会启动被动均衡，避免长期充放过程中出现单串过充过放的问题，很多廉价保护板省略均衡电路，在多次循环后电芯一致性快速下降，这款板的均衡走线直接连接到每串电芯的采样端，布线时做了等长处理，减少采样误差带来的均衡误触发。

　　设计思路上，这款板没有采用常见的方正布局，而是顺着功率回路的电流走向排布器件，从B-总负输入端开始，经过采样电阻、MOS管阵列再到P-输出端，大电流走线全部做了露锡加厚处理，能降低大电流放电时的走线压降，减少板身发热。信号采样部分的走线单独布置在板身另一侧，和功率走线保持足够间距，避免大电流通断时的电磁干扰影响电压采样精度。板上的接插件位置预留了足够的焊盘尺寸，既可以焊接常规的2.54mm插针，也能直接焊接导线引出，适配不同的电池组出线方式。

　　实际选型使用时，要注意这款板的持续放电能力是在自然散热条件下的参数，如果是密闭电池仓内使用，建议给MOS管贴附导热硅胶垫，将热量引导到电池仓金属外壳上，避免长时间满负载放电时MOS过温触发保护。安装前要确认电芯组的串数匹配，三串锂电的满电电压是12.6V，不要误接到更高串数的电芯组上，否则会直接击穿采样电路的元件。布线时B-线要直接连接到总负电芯的极耳，不要经过其他转接节点，否则采样电阻检测到的电流会出现偏差，导致过流保护阈值不准。

　　很多结构工程师在做便携设备的电池仓设计时，容易只考虑电芯的尺寸，忽略保护板的安装空间和走线弯折半径，这款板的厚度控制在1.6mm标准PCB厚度，加上元件最高高度不超过8mm，在电池仓侧壁预留10mm的宽度空间就可以完成安装，出线位置在板身两端，顺着板长方向引出导线，不需要在板侧预留走线空间，能进一步压缩电池组的整体体积。板边的正负输出标识做了凸起丝印，即使在光线不好的装配环境下，也能通过触感快速区分极性，减少装配时接反正负极的概率。
