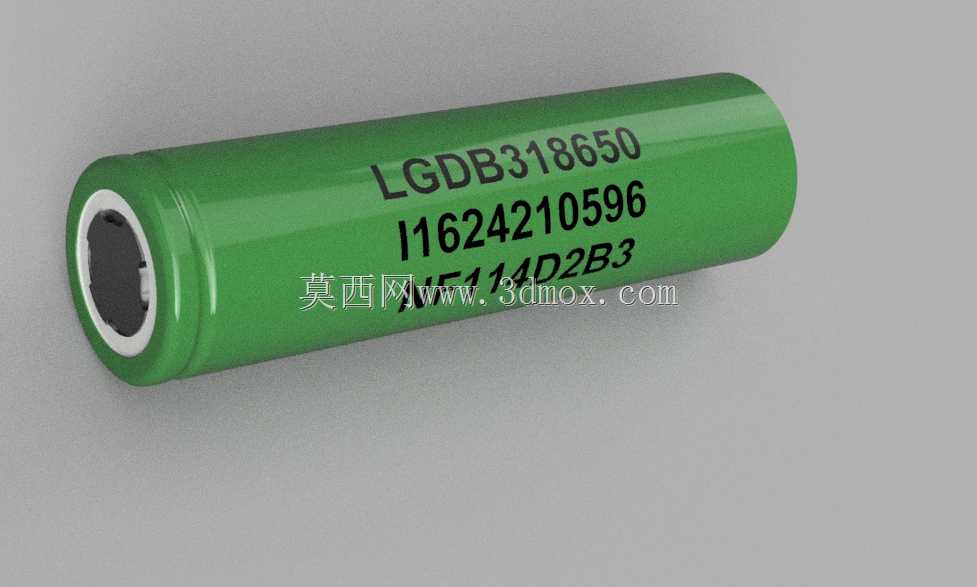

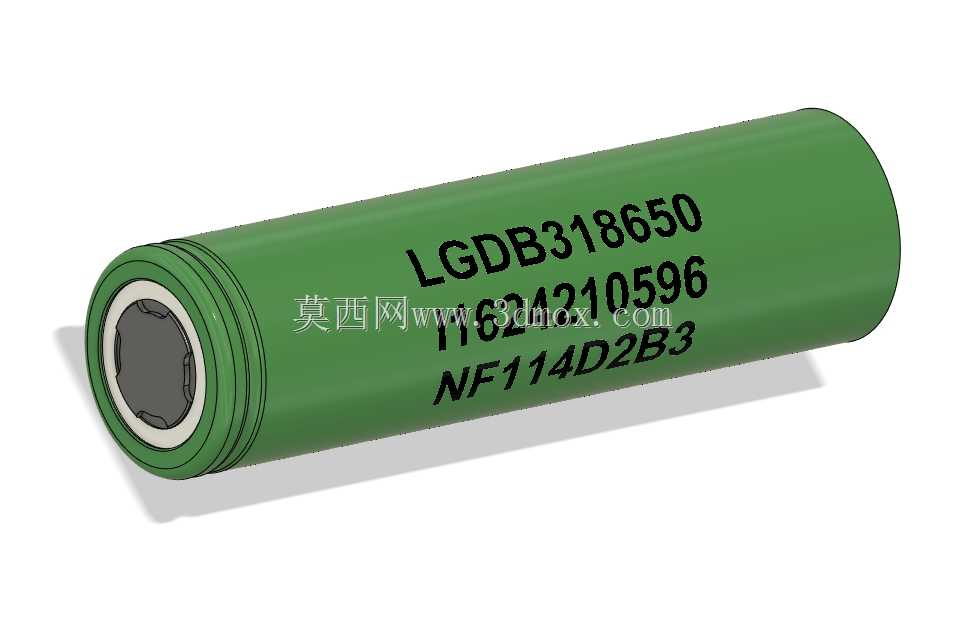

18650圆柱锂离子电芯精细结构设计

　　在便携式消费电子、小型储能模组、手持电动工具、低功率代步装备的供电单元设计环节中，18650规格圆柱锂离子电芯是应用覆盖度极高的标准储能单体，本次完成的结构设计完整还原了量产电芯的全尺寸细节与装配逻辑，可直接用于电池包结构干涉校验、供电系统装配模拟、产品结构教学演示等场景。从实际工程落地的角度看，这类标准圆柱电芯的结构建模不能只做光面圆柱的简化处理，必须把所有影响装配、定位、绝缘防护的细节全部还原，才能在后续的电池仓设计、PACK模组堆叠环节避免出现尺寸错配、装配干涉的问题。

　　设计过程中首先锁定了18650电芯的标准外径边界，整体柱身直径严格控制在行业通用的18mm规格，不含正极凸起的柱体总长度为65mm，正极盖帽的凸起高度控制在0.8mm，这一尺寸是所有兼容18650规格的电池仓、弹片触点、支架卡位的核心匹配基准，一旦出现尺寸偏差，就会导致电芯装入后触点接触不良、卡位松动甚至无法装入的问题。柱身的钢壳结构做了等壁厚设计，壳体厚度参考量产产品设定为0.3mm，既保证壳体的结构强度，在受到常规挤压时不会轻易变形，也预留了内部卷芯的足够容纳空间，卷芯与壳体内壁之间预留了0.1mm的绝缘膜装配间隙，避免卷芯直接接触钢壳造成短路风险。

　　在端部结构的设计上，正极位置还原了完整的盖帽组件结构，包括泄压阀、绝缘密封圈、正极接触片的分层结构，泄压阀的刻痕位置做了细节还原，这一结构是电芯过充、内部压力异常时的安全泄压通道，在做电池包热失控模拟、安全结构验证时，这部分细节的还原度直接影响仿真结果的准确性。负极位置做了平底凹陷设计，凹陷深度为0.2mm，边缘做了R0.3的圆角过渡，匹配常规电池弹片的接触弧度，同时负极与钢壳之间的绝缘圈做了独立的结构建模，还原了实际生产中绝缘圈的装配位置与厚度，避免正负极之间出现爬电距离不足的问题。柱身表面的标识区域做了凹印效果的结构还原，标识位置距离负极端面20mm，这一位置是多数电芯喷码的标准区域，在做产品外观渲染、生产工艺模拟时可以直接匹配喷码工位的定位基准。

　　从实际应用的适配性来看，该结构模型可以直接导入各类电池PACK设计场景，比如多串多并的电池组支架设计时，可以直接调用该模型做卡位的尺寸匹配，验证支架卡扣的抱紧力是否足够、相邻电芯之间的绝缘间隙是否满足安规要求；在做手持小风扇、强光手电、移动电源这类内置18650电芯的消费产品结构设计时，可以直接将该模型装入电池仓，验证仓体的长度、内径是否合理，仓盖的锁紧结构是否会和电芯端部产生干涉，正负极弹片的压缩量是否在合理区间，避免开模后出现电芯装不进去、接触不良的问题。

　　建模过程中对所有配合面做了公差预留，柱身的外圆尺寸做了下偏差处理，和电池仓内壁的配合间隙控制在0.1-0.2mm之间，既不会因为间隙过大导致电芯在仓内晃动，也不会因为间隙过小造成装配困难。正极盖帽的直径比柱身直径小0.5mm，匹配常规正极接触片的卡位尺寸，避免接触片边缘和钢壳接触造成短路。负极的平底结构保证了和负极弹片的接触面积不小于30平方毫米，满足大电流放电时的载流要求，不会因为接触面积过小导致局部过热。

　　不同于简化的概念模型，这个结构设计把量产电芯上所有影响装配和安全的细节都做了还原，包括柱身靠近正极端的一圈滚槽结构，滚槽的深度为0.5mm，宽度为1.2mm，这一结构是用来固定内部卷芯和正极盖帽的核心结构，在做电芯跌落模拟、振动测试仿真时，滚槽位置的结构强度是重点验证项，还原这部分结构才能让仿真结果贴近实际使用场景。另外壳体表面的粗糙度也做了对应设置，钢壳表面的粗糙度为Ra1.6，和实际电芯的喷塑表面质感一致，在做渲染输出或者装配动画制作时，可以直接赋予对应的材质参数，不需要再做额外的结构调整。
