Bykski PCI-E水冷直通接头结构设计

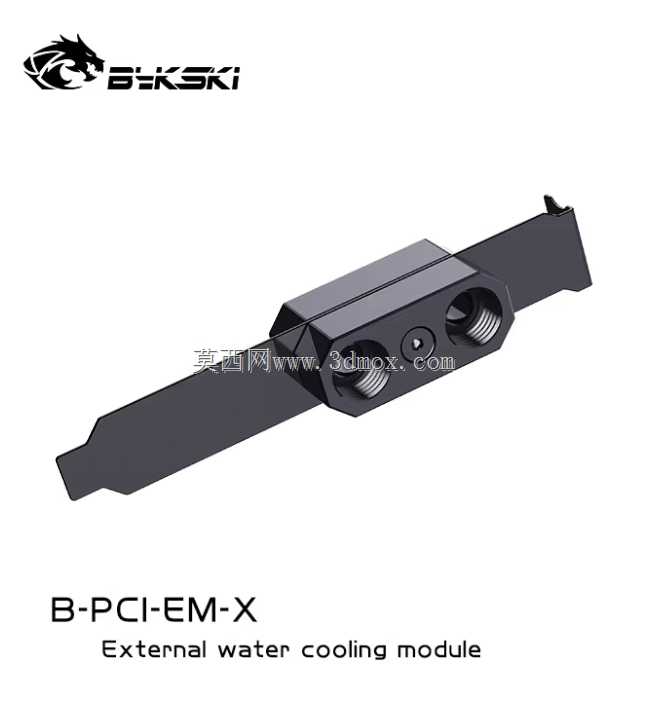

　　在PC定制水冷散热系统的搭建过程中，机箱内部走管往往会遇到PCI-E扩展槽位的空间阻隔，常规走管方式要么需要弯折大角度水管增加水阻，要么需要额外占用相邻槽位影响扩展卡安装，这款PCI-E位直通水冷接头正是为解决这一实际装机痛点设计的结构件。从实际应用场景来看，该部件专门适配标准台式机机箱的PCI-E挡板安装位，替代原有金属挡板固定在机箱尾部槽位上，实现水冷管路从机箱内部到外部的直通连接，或是跨PCI-E区域的管路衔接，常见于分体水冷装机、外置冷排布置、多卡并联水冷回路等场景，能够大幅优化走管路径，减少水管弯折角度，降低整个水冷回路的流阻，提升散热循环效率。

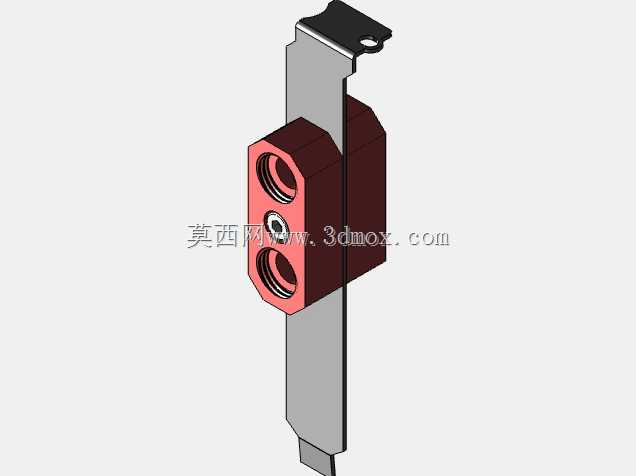

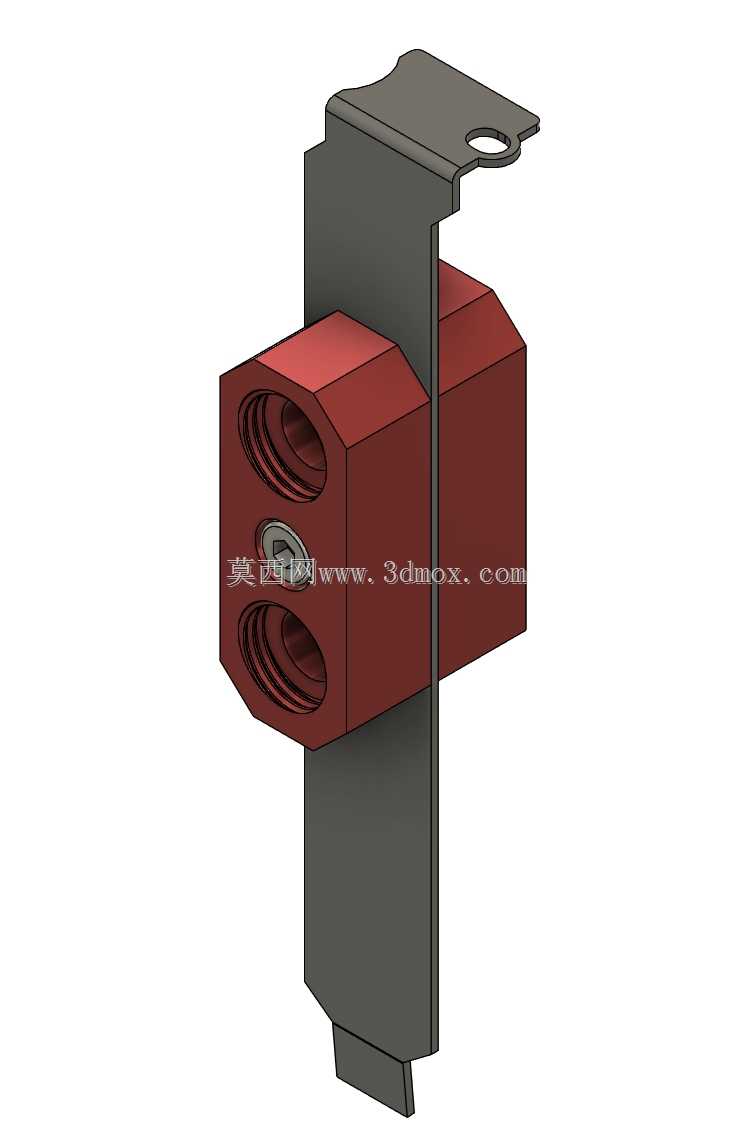

　　从功能特性上看，该接头采用双G1/4标准内螺纹接口，上下平行布置在主体结构上，两个接口的中心距经过精准核算，既保证安装水管接头后不会互相干涉，又能充分利用PCI-E挡板的有限宽度，不会超出标准挡板的轮廓边界；主体部分采用红铜材质加工后做红色阳极氧化处理，既保证了水冷接触部分的抗腐蚀性能，又具备足够的结构强度，接口内部的螺纹精度符合水冷行业通用标准，能够兼容市面上绝大多数标准G1/4规格的水冷快拧、硬管接头、软管接头，无需额外改装即可直接使用。设计思路上，这款接头采用分体式组合结构，中间的密封部位内置O型密封圈，保证两个流道之间的密封性能，不会出现冷却液渗漏的问题；后部的固定挡板采用标准PCI-E挡板的外形尺寸，上部预留的固定挂耳孔位和标准机箱PCI-E位的固定螺柱完全匹配，安装时只需要将挡板卡入机箱槽位，拧上固定螺丝即可完成固定，不需要对机箱进行任何打孔、切割等改装操作，挡板下部的折边结构能够卡在机箱槽位下沿，避免接头安装后出现晃动、移位的问题。

　　从安装边界尺寸来看，接头主体部分的厚度控制在单槽PCI-E设备的厚度范围内，安装后不会占用相邻的PCI-E槽位，不会影响旁边显卡、扩展卡的正常安装；主体突出挡板内侧的长度经过优化，不会和机箱内的主板元件、显卡背板发生干涉，突出外侧的长度也控制在合理范围内，外接水管后不会过多占用机箱背部的理线空间。实际装机使用时，水流从其中一个接口进入，穿过PCI-E挡板位置后从另一个接口流出，整个流道采用直通式设计，没有多余的弯折结构，水流经过时的压力损失极小，不会对水泵的扬程造成额外负担；主体和挡板之间采用定位结构配合，安装时不需要额外调整角度，两个接口始终保持水平平行状态，方便水管的对齐安装，避免硬管安装时出现应力集中导致的接头开裂、渗漏问题。

　　对于三维建模和结构设计从业者来说，这类小尺寸功能配件的设计核心在于精准匹配标准安装位的尺寸边界，在有限的空间内布置合理的流道结构，同时兼顾密封性能、安装便利性和兼容性，每一处尺寸的公差控制都直接影响最终的装机适配效果，比如挡板的厚度、固定孔的位置度、接口螺纹的同轴度、密封槽的尺寸精度，都需要严格参照相关行业标准进行设计，才能保证产品在实际使用中能够适配不同品牌、不同型号的机箱，不会出现安装不上、密封失效、干涉其他部件的问题。在水冷回路的整体设计中，这类直通接头虽然属于小型配件，但往往是解决走管难题的关键部件，合理选用这类位置适配的专用接头，能够让整个水冷系统的管路布置更加整洁顺畅，减少不必要的接头转接，降低整个回路的渗漏风险，同时提升整机的视觉美观度。
