DIP系列直插式拨码开关组件

　　在工业控制板卡、消费电子主板、通讯设备接口板的硬件设计环节，拨码开关是无需额外软件交互就能完成地址配置、功能档位切换的基础硬件元件，这套DIP系列直插拨码开关覆盖1位到12位的全规格段，能适配不同位数的配置需求，不用在同一块板上混搭不同封装的开关元件，减少BOM表的物料条目，降低采购和生产环节的物料管理成本。

　　从实际使用场景来看，这类拨码开关常被用在PLC扩展模块的地址设置区、工业传感器的参数配置端、老旧工控设备的功能切换位，不需要外接编程器，现场运维人员用镊子或者笔尖就能拨动拨杆完成设置，相比软件配置的方式，硬件拨码的状态不会因为程序跑飞、电池掉电丢失，可靠性更高，适合在电磁环境复杂、长期无人值守的工业现场使用。

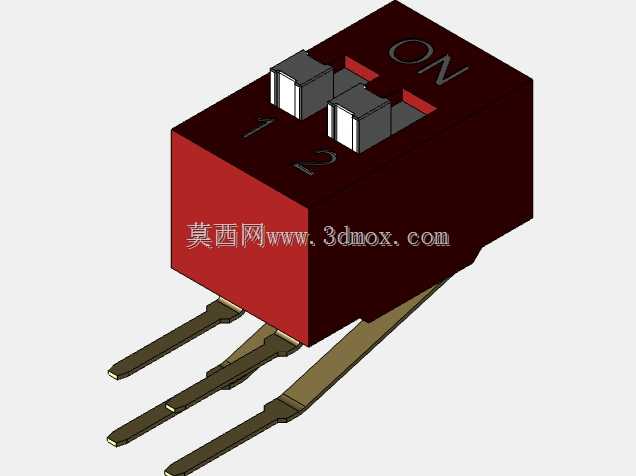

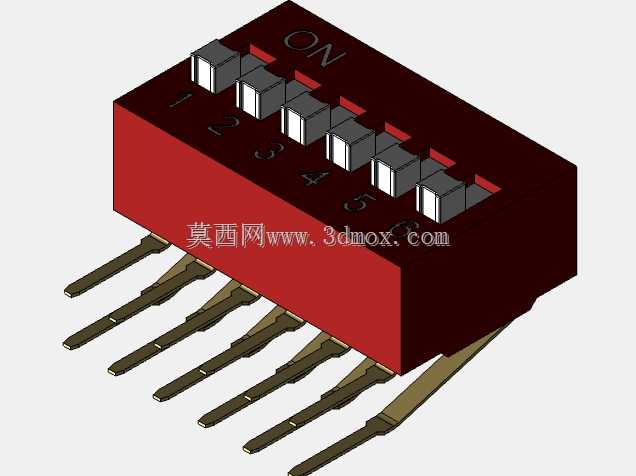

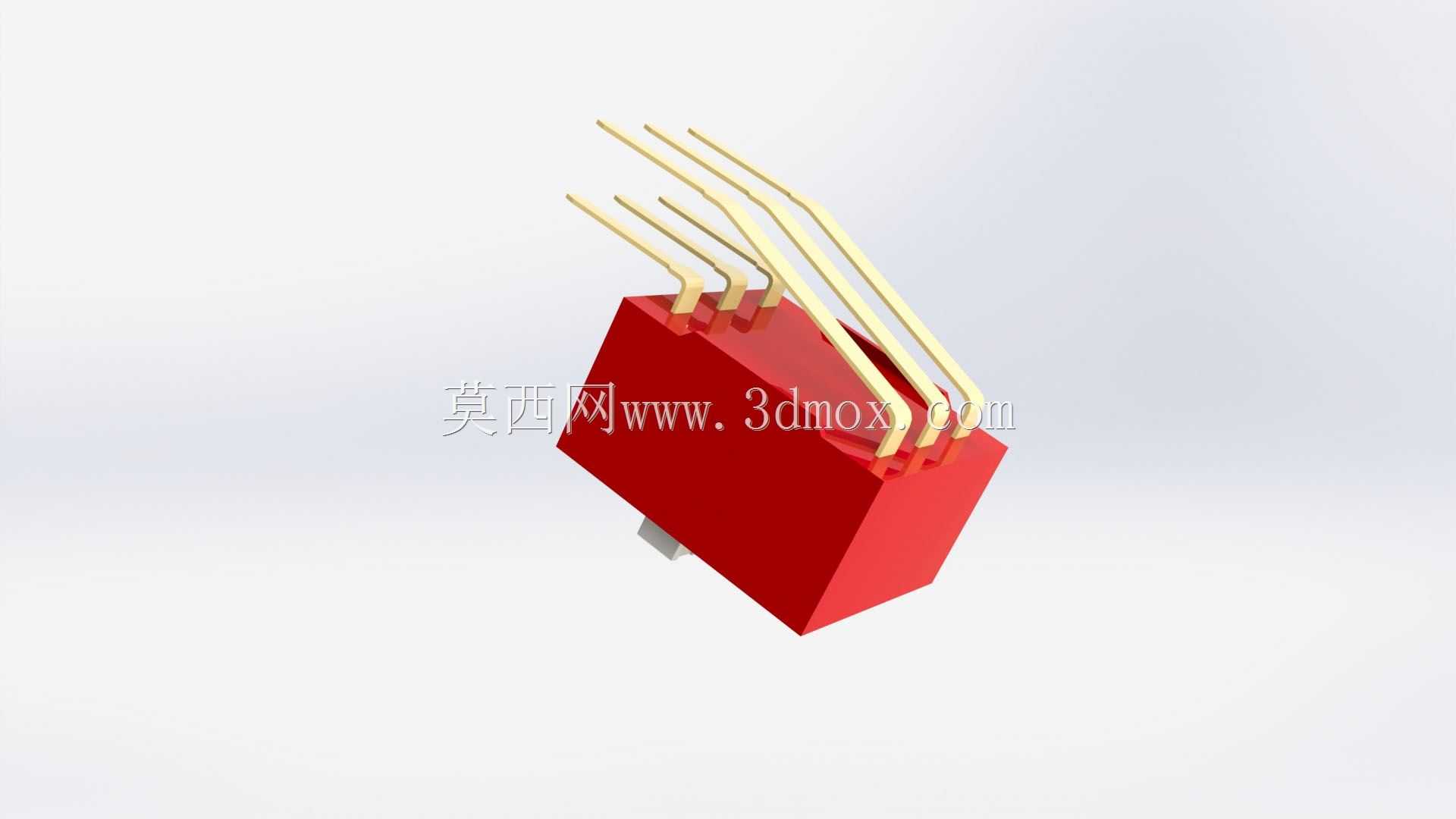

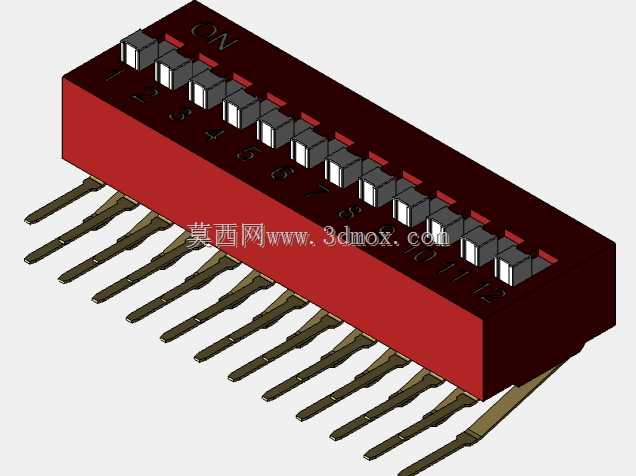

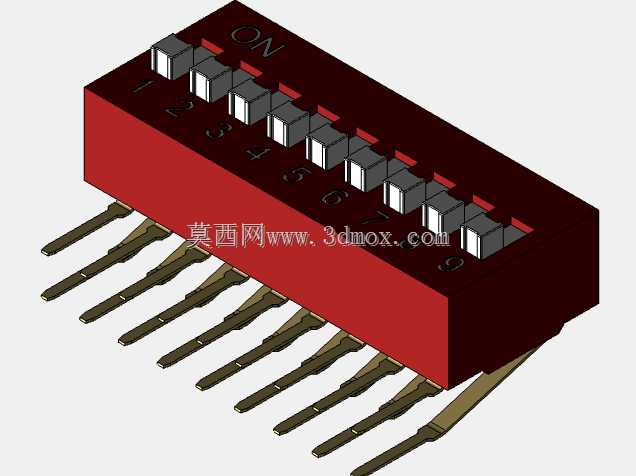

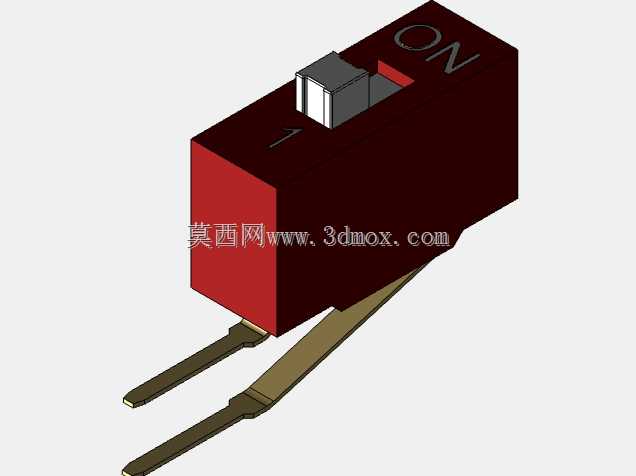

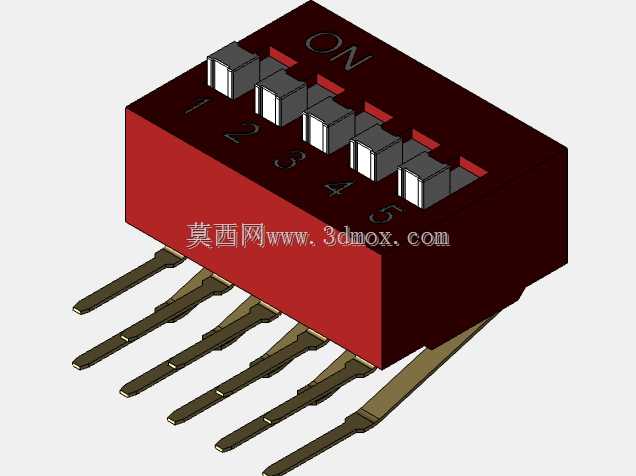

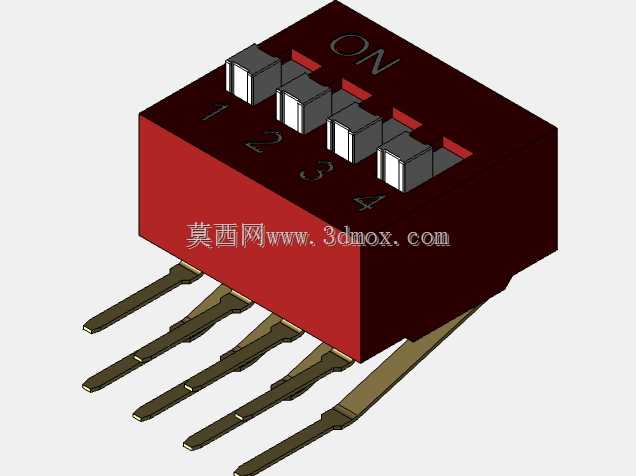

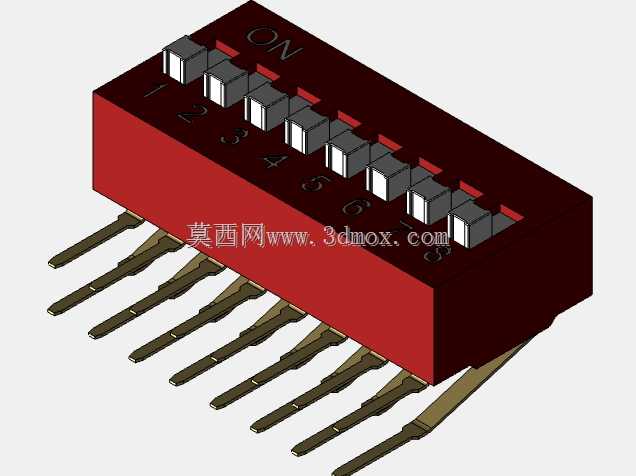

　　设计这套模型的时候，首先要还原不同位数开关的安装尺寸边界：1位款的本体宽度仅6.2mm，4位款宽度10mm，8位款宽度17.8mm，12位款宽度25.4mm，所有规格的引脚间距统一为标准2.54mm，和通用直插排针的间距完全匹配，能直接适配市面上通用的DIP封装焊盘，不用重新设计PCB封装库。引脚的伸出长度控制在3.2mm，既能保证波峰焊时焊锡能充分浸润引脚，又不会因为引脚过长在焊接后出现歪斜、连锡的问题，开关本体距离PCB板面的高度为5.8mm，不会和周边高度6mm以下的贴片电容、电阻产生装配干涉。

　　结构细节上，每个拨杆的行程设计为1.2mm，拨到ON位置时会有清晰的段落反馈，不会因为设备运输过程中的振动出现档位偏移，拨杆表面做了防滑的凹槽纹理，即使操作人员戴薄劳保手套也能准确拨动。开关本体的红色阻燃外壳采用耐高温PBT材质建模还原，外壳壁厚0.8mm，能承受波峰焊时260℃的高温冲击，不会出现壳体变形、拨杆卡滞的问题。底部的定位凸台高度0.5mm，装配时能卡在PCB对应的定位孔里，过波峰焊的时候不会因为锡流冲击出现位置偏移，保证引脚和焊盘的对位精度。

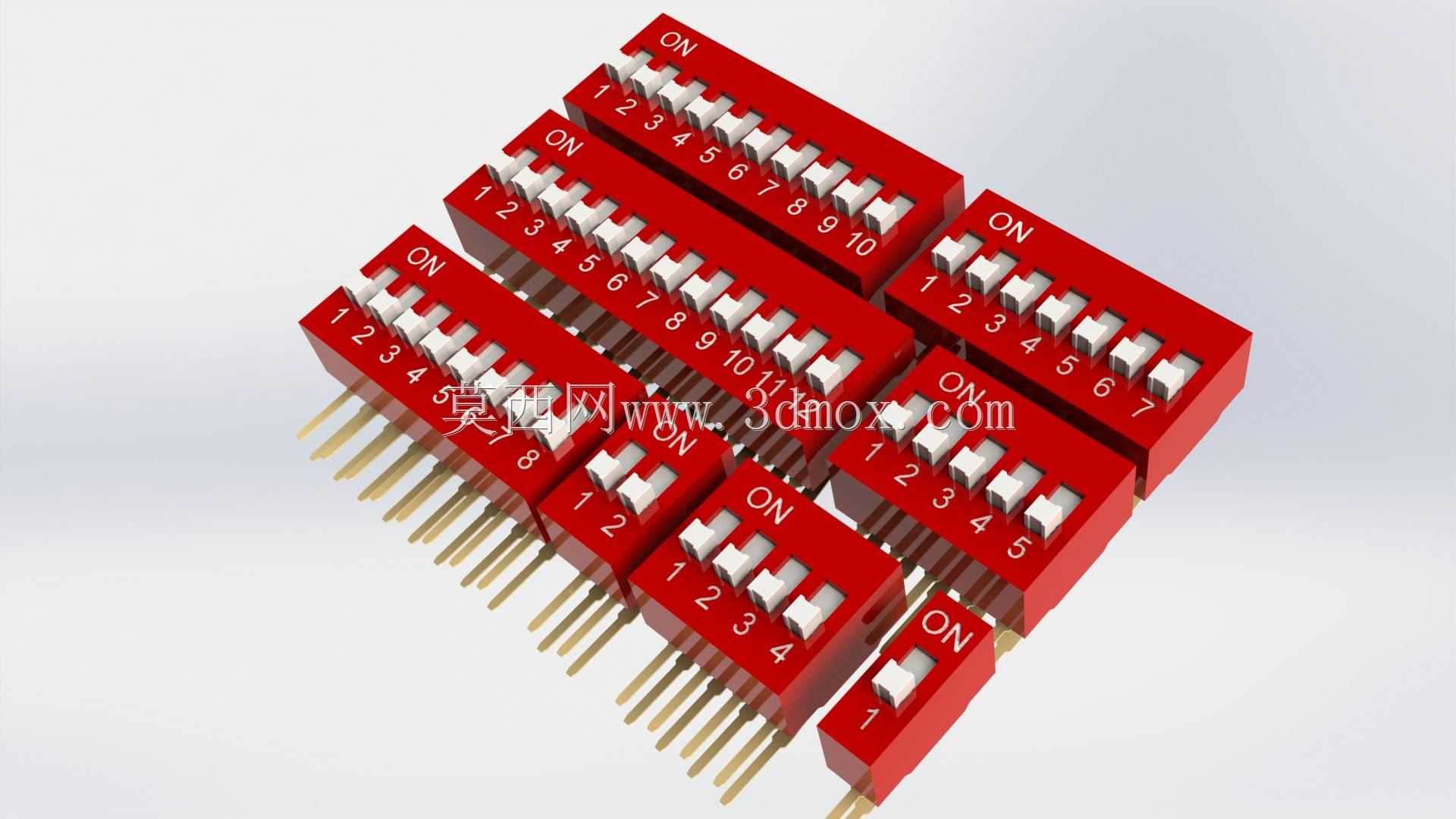

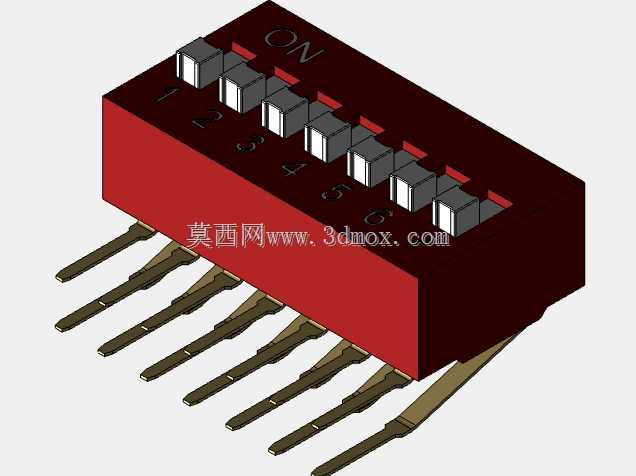

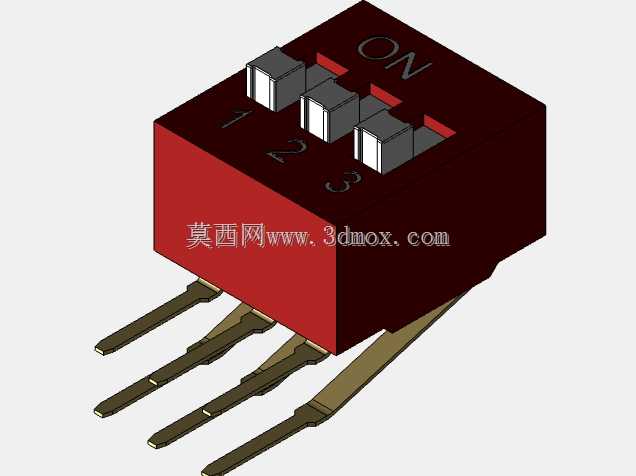

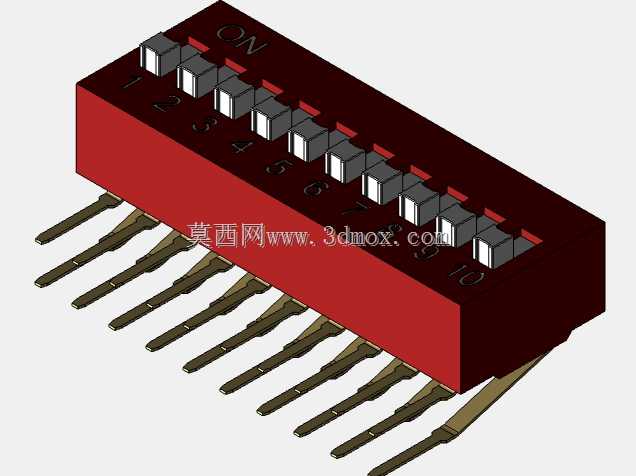

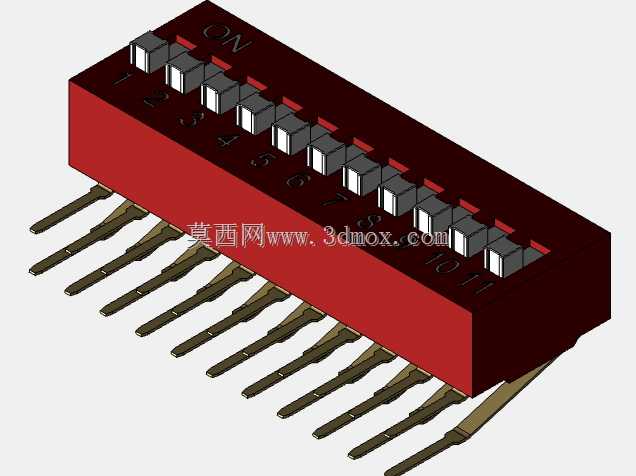

　　这套集合模型把不同位数的拨码开关按实际使用的排布方式做了阵列展示，每个独立开关的拨杆都做了可活动的结构预留，在做装配仿真的时候，可以模拟拨杆拨动后的状态，检查拨杆动作时会不会和周边的壳体、散热片、接线端子产生运动干涉。做板卡布局的时候，能直接调用对应位数的模型，快速完成PCB布局的3D预览，不用再单独找每个规格的模型拼凑，大幅缩短硬件设计阶段的3D建模时间。另外模型还原了开关表面的丝印标识，包括ON档位标识、1到12的位号数字，和实物的丝印位置完全一致，在做生产工艺文件、装配指导书的时候，可以直接导出模型截图使用，不用再额外绘制丝印位置示意图。

　　从选型适配的角度看，全系列统一的引脚间距、安装高度，能让硬件工程师在做不同位数配置的板卡时，保持布局风格的统一，比如在8位开关的预留位置上，如果后续产品改型需要减少配置位数，可以直接替换成4位或者2位的同系列开关，不用改动PCB的安装孔位和周边元件布局，提升了板卡的平台化复用能力。开关的接触部分采用镀金触点结构建模还原，接触电阻小于20mΩ，能通过100mA的直流电流，满足大部分低压信号电路的切换需求，不会因为触点氧化出现接触不良的问题，适合在温湿度变化范围大的户外工业设备中使用。
