剖视结构深沟球滚动轴承三维数模

　　做了十几年机械结构设计，经手的轴承选型和配套建模没有一千也有八百，这次做的剖视款滚珠轴承数模，完全是照着车间实际装机的标准件测绘逆向出来的，没有那些花里胡哨的渲染噱头，每一处结构都对应实际加工和装配的工艺要求。先从实际应用场景说，这类开式深沟球滚珠轴承是所有旋转传动结构里最通用的支撑件，小到桌面级的小型传送带辊筒、台式钻床的主轴支撑，大到农用机械的传动轮轴、普通输送机的托辊、中小型电机的输出端支撑，只要是承受纯径向载荷、转速中等、没有大冲击载荷的旋转工位，基本都能看到它的身影，不像角接触轴承要成对安装调预紧，也不像滚针轴承只能承受大径向载荷没法应对小幅轴向窜动，它的通用性决定了它是机械设计里调用频率最高的标准件之一。

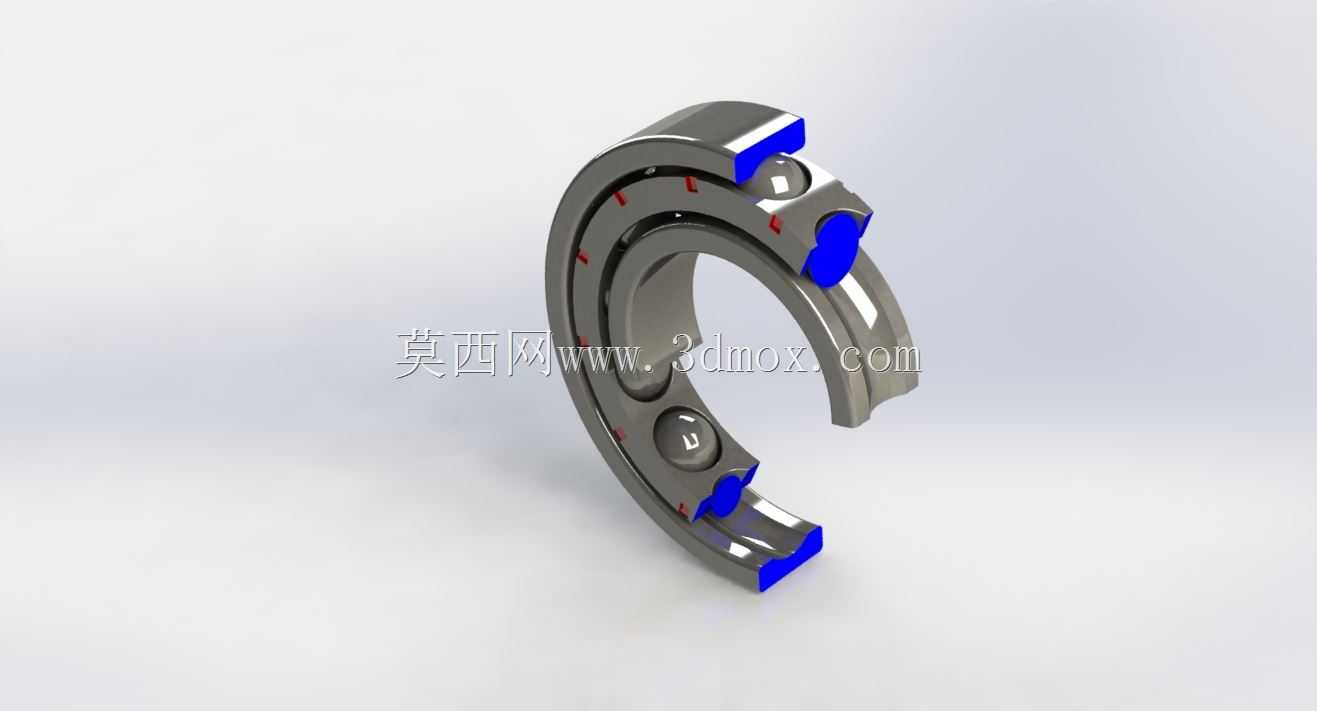

　　这次做剖视结构的初衷，是之前带新人做装配培训的时候，很多刚入行的设计师只知道从标准件库拖现成模型，根本搞不清楚轴承内部的滚珠排布、保持架的卡位逻辑、内外圈的滚道弧度到底是怎么配合的，甚至有人把密封圈的安装槽位置都搞反，装到设备里跑起来不到半个月就进灰抱死。所以建模的时候特意做了1/4左右的剖切断面，把内部结构完全露出来：内圈的滚道曲率是严格按照径向接触角0度的标准做的，滚道的圆弧半径比滚珠半径大2%左右，这个间隙不是随便留的，是为了给高速运转时的热膨胀留余量，同时保证滚珠和滚道的接触应力分布在合理区间，不会因为应力集中出现早期点蚀。保持架用的是浪形冲压保持架的结构，兜孔的间隙刚好卡住滚珠，既不会让滚珠在运转时互相摩擦碰撞，也不会卡得太死导致运转阻力过大，之前见过有人建模的时候把保持架和滚珠做成零间隙配合，仿真的时候直接报干涉错误，实际生产里这种结构根本转不动。

　　再说到安装边界的尺寸，这个模型的尺寸是按照常用的6200系列标准轴承做的基准，内圈孔径、外圈外径、宽度尺寸都严格对应国标安装公差，内圈和轴的配合选的是k6过渡配合，装配的时候需要用铜棒轻轻敲入或者热装，不能用锤子直接砸内圈端面，不然很容易把滚道硌出凹痕；外圈和轴承座孔的配合选的是H7间隙配合，方便后期维护拆卸，同时能补偿少量的座孔加工同轴度误差。很多新手设计师容易犯的错是在建模的时候把轴承的安装位尺寸卡得死死的，不给密封圈或者挡圈留安装空间，这个模型特意把内外圈的密封槽位置、倒角尺寸都做了还原，内圈的倒角是1×45度，外圈的倒角是1.5×45度，这个倒角不光是装配导向用的，还能避免装配时的锐角割伤安装人员的手，同时减少应力集中，避免轴承在承受冲击载荷时从倒角位置出现开裂。

　　从功能特性上来说，这个结构的滚珠轴承能承受的径向载荷是同尺寸滑动轴承的1.5倍以上，摩擦系数只有0.001到0.005，运转时的温升比滑动轴承低很多，只要润滑脂填充量在内部空腔的1/3到1/2，定期补脂的话，正常工况下使用寿命能达到上万小时。建模的时候我特意没有做多余的工艺简化，比如内外圈的滚道表面粗糙度对应的纹理虽然在三维数模里不用做出来，但结构上的退刀槽、保持架的铆钉位都做了1:1还原，之前做设备虚拟维修仿真的时候，很多简化的轴承模型没法演示拆卸保持架更换滚珠的流程，这个剖视模型刚好能满足这类教学、仿真、装配校验的需求。

　　还有个容易被忽略的设计细节，就是轴承的轴向定位尺寸，内圈的轴肩高度不能超过内圈的倒角高度，外圈的孔肩高度也不能挡住外圈的拆卸槽，不然后期维护的时候用拉马根本卡不住受力位，硬撬只会把轴承撬坏。我在建模的时候把轴肩和孔肩的限位尺寸都做了参考基准，调用这个模型的时候只要把参考面和装配体的轴肩、孔肩对齐，就不会出现定位尺寸错误的问题。之前有个客户做小型输送机设计，就是因为轴承位的轴肩做高了，轴承装不到位，跑起来轴窜动超差，最后把整批加工好的轴都返工，耽误了半个月的交期，其实只要在建模的时候把标准件的安装边界卡准，这类低级错误完全可以避免。

　　另外这个剖视模型在做设备爆炸视图、装配工艺动画的时候也很好用，不用再单独做剖面效果就能直接展示内部的传动逻辑，给客户做方案汇报的时候，比全封闭的轴承模型直观很多，能让非机械专业的客户也看明白旋转支撑的结构原理。建模的时候所有特征都是参数化的，要是需要换成其他尺寸系列的轴承，只要改一下内外径、宽度、滚珠直径这几个参数，就能快速生成对应规格的模型，不用从头开始画滚道和保持架，能省不少重复建模的时间。
