轻量化镂空结构工业机械手臂构件

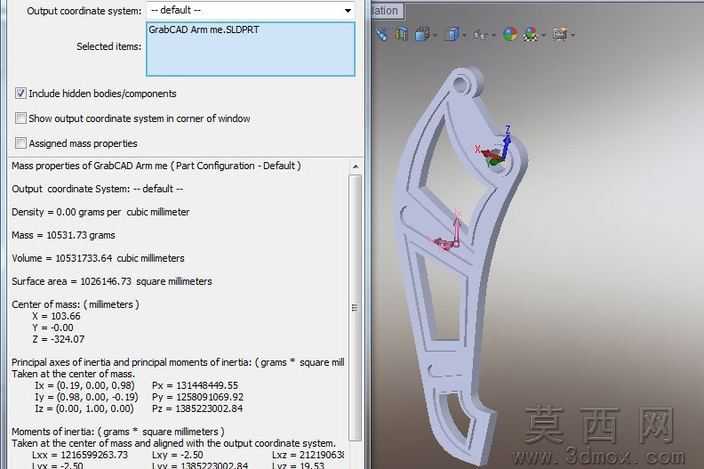

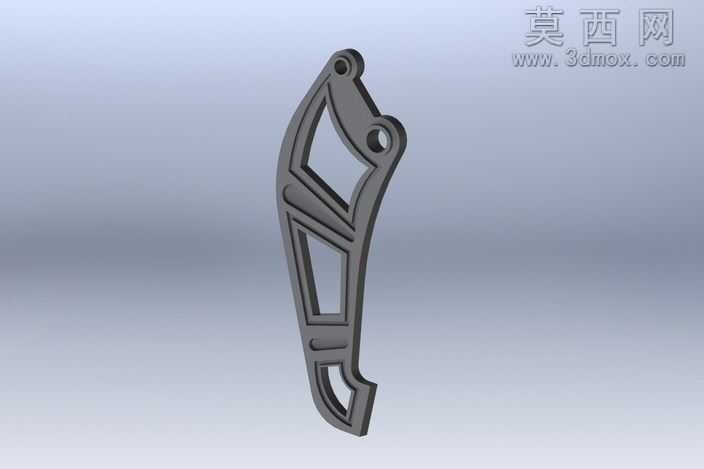

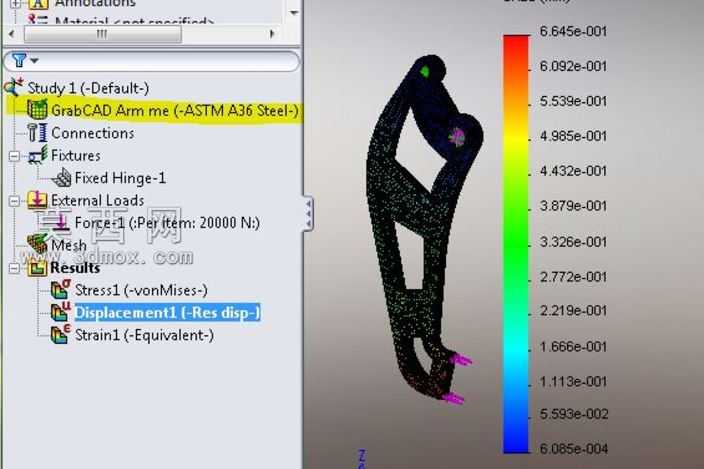

该机械手臂构件采用三维参数化建模方式完成全流程设计，建模阶段优先以功能需求为核心导向，先梳理机械臂在自动化作业场景中的运动轨迹、载荷传递路径，确定构件两端铰接孔的中心距、孔径公差基准，再逐步勾勒整体外轮廓曲线，保证臂体在摆动过程中不会与周边相邻零部件产生运动干涉。建模过程中对臂身采用多段式镂空挖槽设计，并非单纯为了造型美观，而是在保证整体结构刚度的前提下最大化去除冗余材料，有效降低构件自身重量，从模型附带的力学分析结果可以看到，该构件重量控制在10.5公斤，在额定载荷下Vonmises应力为81536832牛每平方米，最大变形量仅0.6毫米，完全满足工业场景下的重复运动精度要求。材质设定上选用高强度工业铝合金作为基础材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原金属构件经过机加工后的哑光金属质感，对铰接孔位置单独做局部细节强化，标注出装配倒角、配合面的精度区域，方便后续加工环节识别关键装配位置。结构设计上采用变截面厚度处理，在靠近铰接受力的位置适当增加壁厚，提升载荷集中区域的抗形变能力，在臂身中段非主要受力区域通过三角形、长条形的镂空筋条布局，利用筋板的结构力学特性分散传导应力，避免应力集中导致的构件疲劳损坏。整体设计思路兼顾了轻量化与结构强度的平衡，既减少了机械臂运动过程中的惯量，提升末端执行器的响应速度，也降低了驱动关节的负载压力，延长整套机械手设备的使用寿命，模型完成后通过渲染输出多角度展示效果，清晰呈现构件的整体造型、镂空结构细节与力学性能表现，可直接用于机械手产品的结构验证、加工生产参考。
