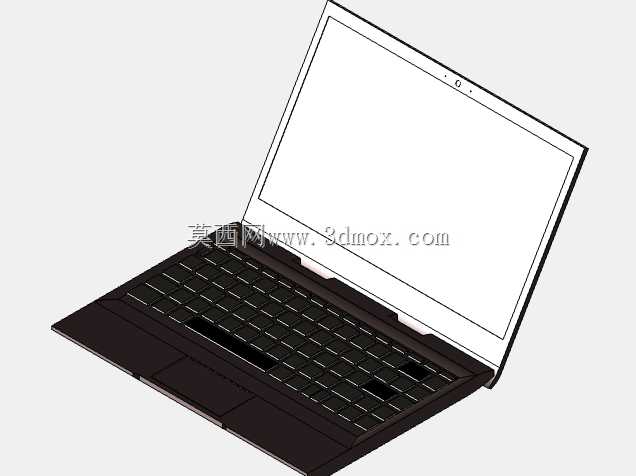

便携式个人笔记本电脑三维结构设计

　　这款笔记本电脑的三维结构设计，首先围绕日常移动办公、户外作业临时数据处理、学生群体课业学习等多场景使用需求展开，在结构布局上充分平衡了便携性与操作舒适度的关系。从整机结构来看，采用经典的翻盖式铰接设计，屏幕与主机身通过阻尼转轴连接，可实现0到135度左右的开合角度调节，阻尼力矩经过反复校核，既可以保证屏幕在任意开合角度下保持稳定不晃动，也能避免开合过程中出现卡顿或者自动回落的问题，适配不同坐姿、不同摆放场景下的屏幕视角需求。

　　主机身部分的结构设计优先考虑内部硬件的安装边界，键盘区域采用标准键距布局，单个按键的键帽尺寸、键程预留空间都按照常规输入习惯设置，下方的触控板区域居中布置，预留了足够的手势操作空间，掌托部分的宽度经过测算，保证长时间输入时手腕可以获得足够的支撑，减少操作疲劳。机身底部的结构预留了硬件安装的腔体空间，可容纳主板、存储模块、供电模块、散热组件等核心硬件，腔体内部设置了对应的定位柱与卡扣结构，无需额外过多紧固件即可实现内部组件的快速定位装配，同时在机身侧边预留了接口安装位，可根据配置需求布置数据传输、视频输出、供电输入等常用接口，接口位置避开了转轴干涉区域，保证外接设备插拔时不会与屏幕开合动作产生冲突。

　　屏幕部分采用窄边框结构设计，在控制整机宽度尺寸的前提下尽可能扩大显示区域的占比，屏幕背板采用薄壁结构设计，在保证结构强度的前提下尽可能降低整机重量，屏幕与转轴的连接位置设置了加强筋结构，避免频繁开合过程中连接位置出现应力断裂的问题。整机的外形尺寸控制充分考虑了便携性需求，闭合状态下的厚度可适配常规电脑包的隔层尺寸，整机边角做了圆弧过渡处理，既可以提升握持搬运时的手感，也能避免跌落时边角位置出现应力集中导致外壳破损。

　　从设计思路上，这款模型没有追求极致的轻薄牺牲结构强度，而是在便携性、结构可靠性、装配便捷性三者之间找到平衡点，外壳的壁厚设置兼顾了注塑成型的工艺要求，避免出现壁厚不均导致的缩水、翘曲等成型缺陷，所有卡扣位置的拔模角度都按照注塑工艺标准设置，可直接用于后续的外壳开模验证。内部腔体的走线空间预留充足，避免硬件装配时出现线材挤压、干涉的问题，散热通道的走向在结构布局时就做了预留，保证进风与出风路径通畅，不会被内部组件遮挡。

　　在实际应用层面，这款三维模型可用于消费电子类产品的结构教学演示，也可作为同类便携数码产品结构设计的参考蓝本，建模过程中对各个配合面的间隙、装配公差都做了对应设置，可直接用于虚拟装配验证，检查各个组件在开合、按键按压等动作过程中是否存在干涉问题。键盘区域的每个按键都做了独立的结构预留，可进一步拆分做按键行程、回弹结构的细节设计，转轴部分的铰接结构可单独导出做阻尼力矩的仿真分析，验证不同开合角度下的结构受力情况。整机的外观曲面做了连续顺滑处理，没有出现碎面、尖角等问题，可直接用于后续的外观渲染、手板制作验证，减少后续设计迭代的修改工作量。
