HD44780驱动1602字符液晶显示模组

　　做嵌入式开发、小型工控面板或者开源硬件项目的工程师，大概率都接触过这类1602字符液晶屏，它是入门级人机交互界面里最常用的显示部件之一，不需要复杂的图形驱动，仅靠HD44780控制芯片就能完成基础字符输出，成本低、驱动逻辑成熟，在各类小型设备里普及率极高。

　　从实际应用场景来看，这类显示屏常被用在小型温控器面板、简易数据采集终端、开源硬件实验装置、小型3D打印机状态显示模块、桌面级小型测试仪器的状态提示区，甚至不少老式门禁、小型工控操作盒上也能见到它的身影。它不需要承担复杂的图形渲染任务，核心用途就是输出固定字符、数字、简单自定义符号，用来展示设备运行参数、状态提示、操作指引、数值读数这类信息，相比数码管能展示的内容更丰富，相比彩色TFT屏驱动难度低、功耗更小，对主控资源的占用极低，哪怕是8位的低端单片机也能轻松驱动。

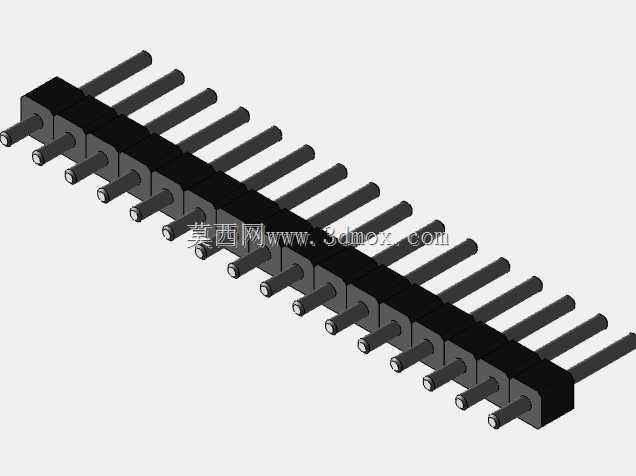

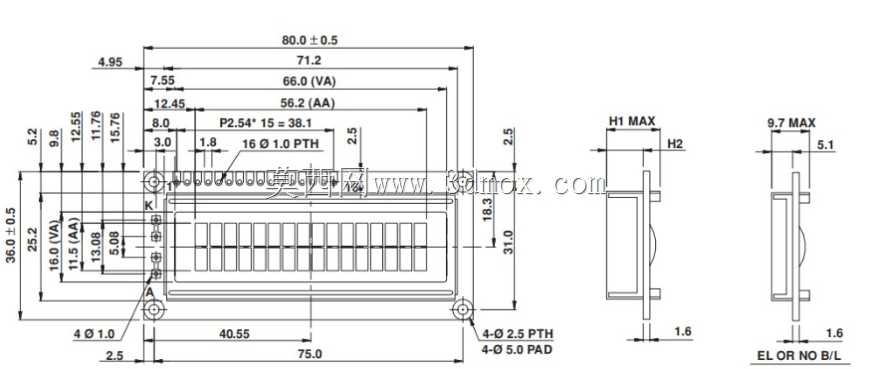

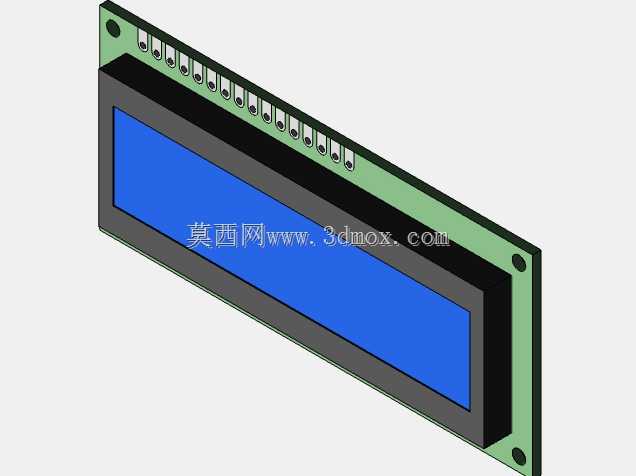

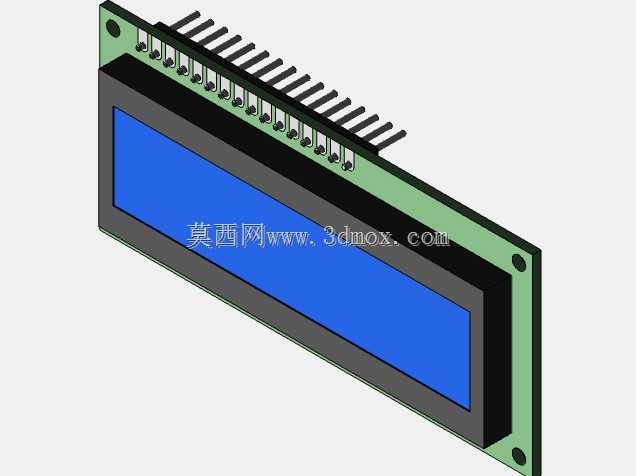

　　这款模型还原的是常规蓝底白字款1602模组的完整结构，包含PCB基板、液晶显示层、背光模组、单侧排针接口几个核心部分。设计的时候首先要考虑安装边界，整个模组的厚度控制在5.1mm，这个尺寸是行业通用的常规厚度，在做面板开孔、安装槽设计的时候，要预留足够的容纳空间，同时要注意排针的伸出长度，常规排针是从PCB背面垂直伸出，引脚间距是标准2.54mm，和通用面包板、杜邦线、接插件完全匹配，做结构设计的时候要给接线预留足够的操作空间，避免排针和外壳内部的其他结构件干涉。

　　从结构设计思路来说，建模的时候首先还原了PCB的外形轮廓，四个角预留了标准安装孔位，孔位间距是行业通用尺寸，方便用铜柱或者螺丝直接固定在设备壳体内部的安装柱上，不需要额外做定制固定结构。液晶显示区域的尺寸严格按照实物比例还原，蓝色背光区域的边框、黑色的液晶封装胶框都做了细节还原，排针部分的每一个引脚都做了等距排列，引脚长度和直径都符合常规直插排针的尺寸参数，不管是用来做设备整体装配的干涉检查，还是做产品渲染展示、结构方案评审，都能直接调用，不需要再额外调整尺寸。

　　实际选型的时候要注意，这类1602屏虽然接口定义大多兼容HD44780标准，但不同厂家的背光厚度、排针焊接位置可能有细微差异，这款模型还原的是最通用的公版结构，覆盖了绝大多数市售常规1602屏的安装尺寸，做结构预设计的时候完全可以作为参考基准。另外要注意，屏的正面液晶区域是突出于PCB表面的，做面板开孔的时候，开孔尺寸要略小于液晶显示区的外框、略大于实际可视区域，这样既能把屏的黑边藏在面板后面，又不会遮挡显示内容，同时要在面板和屏之间预留0.2-0.3mm的间隙，避免装配的时候压到液晶层造成显示异常。

　　从功能特性上来说，这类屏本身自带字符发生器，支持ASCII字符和少量自定义字符，不需要主控做字模存储，驱动的时候只需要发送对应的字符编码就能显示内容，接线可以选择8位并行或者4位并行模式，甚至可以通过转接板改成IIC接口进一步减少IO口占用，对硬件资源紧张的小型项目非常友好。模型在建模的时候也考虑到了不同应用场景的使用需求，把PCB、液晶层、排针、背光部分都做了独立的结构区分，要是需要做剖视展示、结构爆炸图，也能直接拆分使用，不需要重新拆分零件。

　　很多刚接触结构设计的工程师做小型设备面板的时候，容易忽略屏的安装公差，要么开孔太小装不进去，要么开孔太大漏出内部结构，用这个标准模型做装配配合的时候，可以直接在三维软件里模拟装配过程，提前检查开孔尺寸、安装柱位置、接线空间是否合理，避免打样之后出现装配问题。另外这款模组的整体重量很轻，固定的时候只需要两个对角的螺丝就能完全固定，不需要做额外的支撑结构，在便携式设备、小型手持装置里使用的时候，也不会给整体重量带来太大负担。
