碳纤维竞速四轴无人机机架结构设计

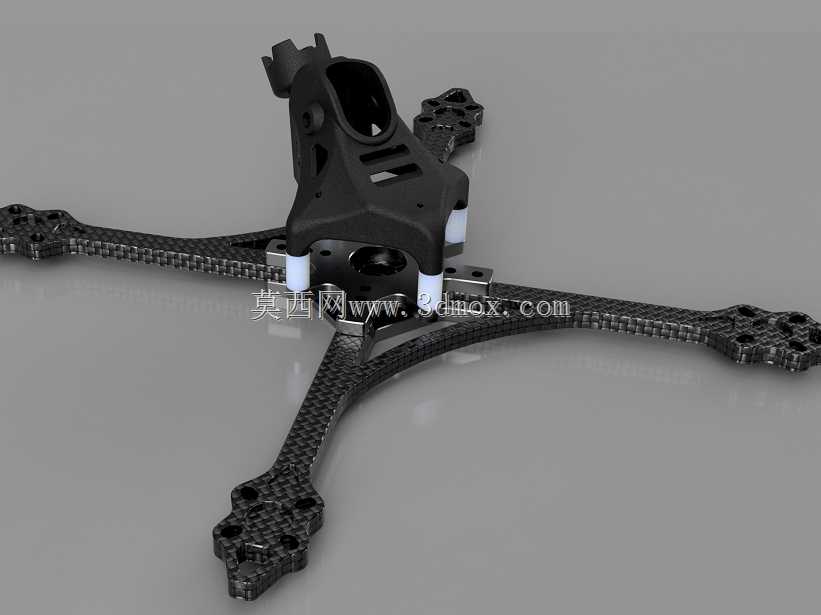

　　这款四轴竞速飞行器机架，是针对穿越机高速飞行场景开发的承载结构，核心服务于第一视角竞速飞行、复杂地形穿越类航模活动，也可作为小型低空巡检设备的搭载平台使用。机架主体采用碳纤维板材切割成型的机臂搭配一体化注塑头罩结构，在保证结构强度的前提下尽可能压缩整机自重，适配高推重比的动力配置需求。

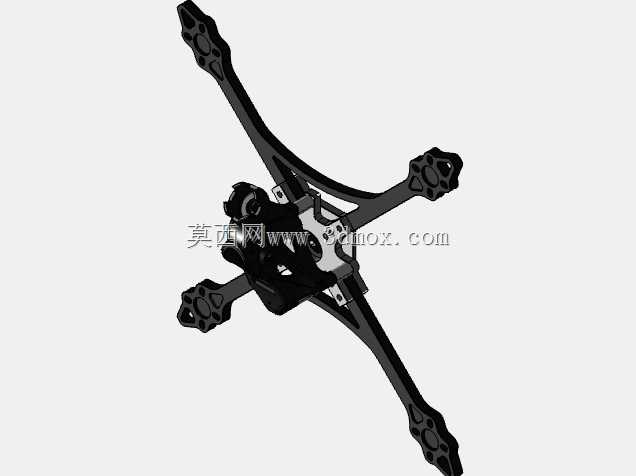

　　从结构布局来看，该机架采用经典的X型四轴排布，四个机臂从中心安装盘向外等角度延伸，机臂末端预留电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装标准，安装面做了沉台处理，保证电机安装后底面与机臂完全贴合，避免高速转动时出现安装应力导致的震动偏移。中心区域采用分层堆叠设计，底层为碳纤维主安装板，预留飞控、电调的安装螺孔，孔位兼容主流30.5mm30.5mm、20mm20mm两种飞控安装孔距，可覆盖绝大多数市售竞速飞控的安装需求；中层通过尼龙隔离柱支撑上层设备安装板，可放置图传、接收机等电子元件，层间预留足够的走线空间，避免线材挤压干扰飞控陀螺仪的工作精度。

　　前端的一体化头罩采用流线型曲面设计，除了降低飞行时的正向风阻外，内部预留了摄像头安装舱，适配主流微型FPV摄像头的安装尺寸，安装角度可在15度到45度之间调整，满足不同飞行速度下的视角需求，头罩与主框架通过快拆卡扣连接，日常维护更换摄像头或调整角度时无需拆解整机结构，大幅提升外场调试效率。机臂与中心盘的连接采用嵌入式定位加螺丝锁紧的结构，机臂根部嵌入中心盘的定位槽内，承受飞行时的扭转力矩，锁紧螺丝仅提供轴向压紧力，避免螺丝单独承受剪切力导致的机臂断裂问题，这种连接结构也支持机臂单独更换，炸机后仅需更换受损机臂即可，无需更换整个中心框架，降低使用维护成本。

　　安装边界方面，该机架适配的桨叶尺寸为5寸规格，机臂长度经过精确计算，相邻机臂末端的桨叶转动范围无重叠，避免飞行时出现打桨问题；整机轴距为220mm级别，属于标准的5寸穿越机轴距范围，安装完成后整机宽度不超过230mm，可适配多数竞速类穿越机的便携收纳包。机架底部预留了电池绑带穿槽，可适配3S到6S规格的锂聚合物电池，电池安装位置处于整机重心的正下方，可通过调整电池前后位置微调整机重心，保证飞行时的姿态平衡。

　　设计过程中针对竞速飞行的大过载工况做了专项优化，机臂的碳纤维铺层采用0度与90度交叉铺层设计，提升机臂的抗扭与抗弯强度，在做急转、翻滚、大油门爬升等机动动作时，机臂形变量控制在极小范围内，避免因结构形变导致的动力输出偏移，提升飞行操控的精准度。头罩材质选用耐冲击的改性PC材料，在发生轻微碰撞时可通过自身形变吸收冲击力，保护内部的摄像头与图传设备，同时避免碰撞产生的碎片飞溅。机架所有的安装孔位都做了公差匹配，螺孔采用M2标准规格，与市售的航模螺丝完全通用，无需单独定制特殊规格的紧固件，日常组装维护时可快速找到替换配件。走线槽的设计沿机臂内侧布置，电调到电机的动力线可完全埋入走线槽内，避免飞行时线材外露产生额外风阻，同时也能防止线材被螺旋桨打到造成损坏。
