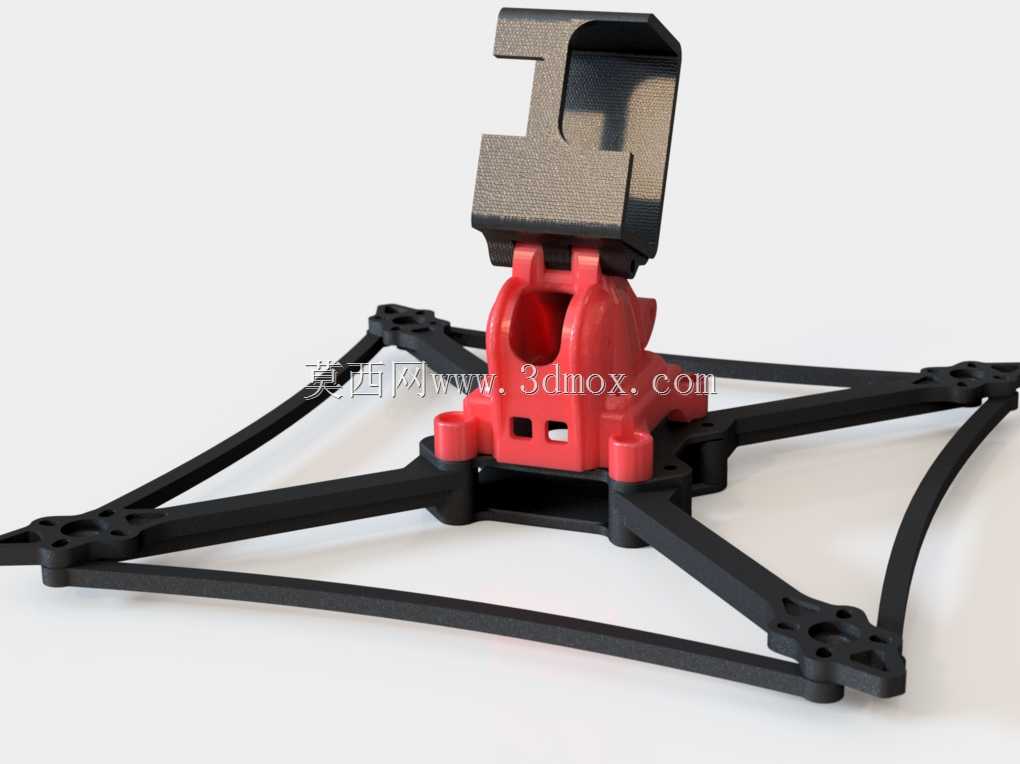

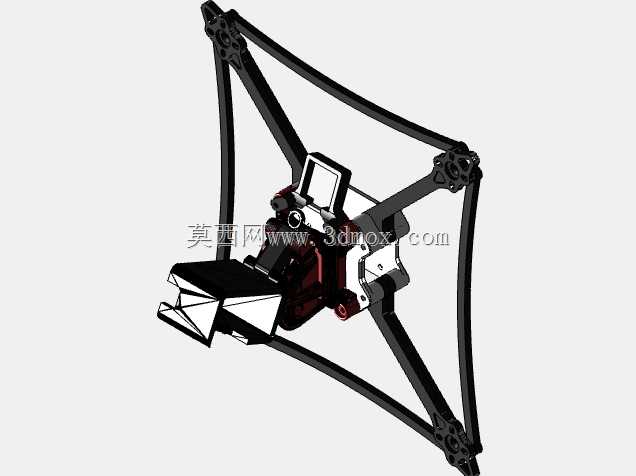

Bruiser230四轴穿越机机架结构设计

　　该机架针对小型FPV穿越机竞速、花飞场景设计，核心采用X型机臂布局，机臂末端预留标准电机安装孔位，可适配23系列无刷电机，适配5寸以下螺旋桨，机架轴距控制在230mm级别，兼顾飞行灵活性与结构刚性。机臂主体采用一体化碳纤维板材切割成型，截面做等强度优化，在降低整机自重的同时，可承受飞行过程中急转、急停产生的交变载荷，避免大机动动作下机臂出现谐振影响飞行稳定性。中心板区域做分层设计，上层预留飞控、电调安装位，孔位兼容主流30.530.5mm飞控安装标准，下层可布置电池绑带固定位，支持2-4S锂电池的绑缚安装，重心位置经过调校，电池安装位处于整机几何中心下方，可降低整机重心提升飞行操控手感。

　　前端摄像头安装座采用可调倾角结构，支持0-45度俯仰角度调节，适配不同飞行场景下的视角需求，安装座做了加厚加强处理，炸机时可优先吸收冲击能量，避免冲击力直接传递至摄像头与飞控模块。机臂与中心板的连接位置做了加厚凸台设计，采用沉头螺丝锁紧，避免螺丝突出影响气动外形，同时连接位置做了圆角过渡，减少应力集中，降低炸机时连接位置断裂的概率。整机安装边界经过严格校核，所有电子元件安装后不会出现干涉，电调走线可沿机臂内侧预留的走线槽布置，避免飞行过程中线材被螺旋桨打到。机架整体自重控制在合理区间，在保证结构强度的前提下尽可能减少冗余材料，机臂末端做了削尖处理，降低飞行风阻。

　　机架的起落部分与机臂一体化设计，无需额外加装起落架，降落时可通过机臂末端的缓冲结构吸收着陆冲击，同时减少整机配件数量，降低维护成本。设计过程中针对常见炸机场景做了结构优化，易损部位均采用可单独更换的模块化设计，机臂出现断裂后可单独更换对应机臂，无需更换整个中心板，降低后期使用维护成本。摄像头安装座采用韧性更好的工程塑料材质，碰撞时可产生一定形变卸力，相比刚性材质更能保护前端摄像头组件。中心板上下层之间预留足够的堆叠空间，可兼容图传、接收机等常规航电设备的安装，所有安装孔位均做了公差适配，常规市售标准配件均可直接安装无需二次打磨修改。

　　机臂的长度经过反复调校，既保证螺旋桨转动时不会出现打桨问题，又尽可能缩短轴距提升机动响应速度，电机安装孔位兼容1616mm、19*19mm两种主流小型电机安装标准，适配不同动力配置的选型需求。整机的气动外形经过优化，中心板边缘做圆弧过渡，减少高速飞行时的风阻产生的震动，飞行过程中机架的谐振频率经过调校，避开常用电机转速区间的共振点，提升飞控的传感数据准确性，保障飞行姿态控制的稳定性。
