碳纤维材质四轴穿越机机架结构设计

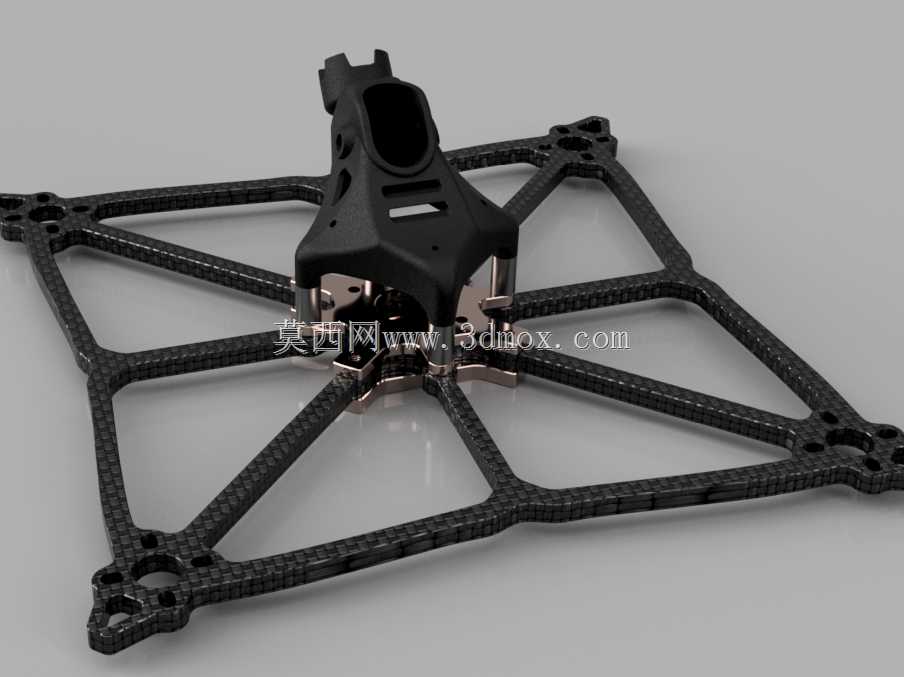

　　这款四轴机架是针对小型竞速类穿越飞行器开发的承载结构，核心应用场景覆盖室内外FPV竞速飞行、狭小空间巡检作业、轻量化航拍搭载三类主流使用需求，结构设计全程围绕减重与刚性平衡的核心诉求展开，没有多余的冗余结构。从实际使用维度看，机架作为整台飞行器的承载基体，需要同时承接飞控板、电池、电调、图传模块、动力电机以及外置摄像头的安装固定，还要承受飞行过程中急转、急停、碰撞带来的瞬时冲击载荷，因此结构设计阶段优先采用了中心高刚性安装座搭配放射状臂架的布局形式，中心安装座做了一体化的腔体设计，腔体内部预留了飞控与电调的叠层安装空间，侧壁开设的镂空槽一方面用于走线，另一方面可以降低飞行过程中电子元件的积热问题，安装座顶部的卡扣结构可以直接固定电池绑带，不需要额外加装固定件，减少装配工序。

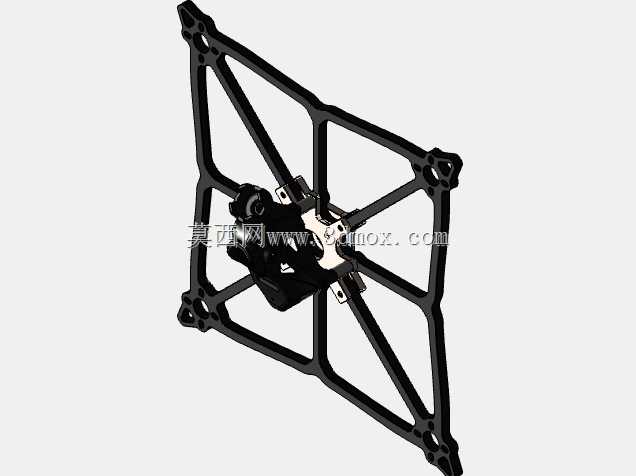

　　臂架部分采用了X型放射布局，四个臂的长度完全一致，保证动力输出的力矩对称，臂身采用了变截面的桁架式结构，靠近中心座的位置截面宽度更大，向末端电机安装位逐步收窄，臂身表面的碳纤维纹理对应铺层设计方向，沿臂身长度方向的连续纤维铺层可以最大化提升抗弯性能，交叉的加强筋结构可以抵消飞行过程中臂架的扭转变形，避免电机安装位出现角度偏移影响飞行姿态控制。安装边界方面，中心安装座的叠层安装孔位间距适配标准20mm、30mm两种飞控安装孔距，不需要额外打孔转接，臂架末端的电机安装孔位适配1103、1204等小型穿越机常用电机的孔距标准，摄像头安装位预留了19mm宽度的安装槽，可以适配市面上绝大多数微型FPV摄像头的固定需求，机架整体的对角电机轴距控制在130mm级别，属于典型的微型穿越机尺寸范畴，整机装配完成后不含电池的重量可以控制在30g以内，大幅降低动力系统的负载压力。

　　从结构可靠性角度看，臂架与中心座的连接位置做了圆弧过渡处理，避免应力集中导致的碰撞断裂问题，臂架末端的电机安装位做了局部加厚处理，抵消电机运转带来的振动传导，中心座底部预留了图传天线的走线孔，天线可以直接从中心座内部穿出，避免飞行过程中天线被螺旋桨打到。实际装配过程中，所有电子元件的走线都可以收纳在臂架与中心座的镂空槽内，不会出现线材外露增加风阻的问题，机架整体的外形轮廓没有突出的锐角，发生碰撞时可以通过臂架的轻微形变吸收冲击能量，不会直接将冲击力传导到中心的电子元件上，降低炸机后的损坏概率。

　　针对竞速飞行的需求，机架的重心设计严格落在中心安装座的几何中心位置，电池安装位刚好处于重心点上方，装配完成后不需要额外调整配重就能保证飞行姿态的平稳，臂架的倾斜角度经过反复校核，保证螺旋桨的下洗气流不会相互干扰，提升动力利用效率。针对巡检类应用场景，机架前部预留了额外的负载安装位，可以加装微型LED补光灯或者小型传感器模块，不会影响整体的气动平衡，臂架的结构强度可以支持最大3S锂电池的动力输出，满足小范围快速机动的飞行需求。
