穿越机5.8G图传发射模块结构设计

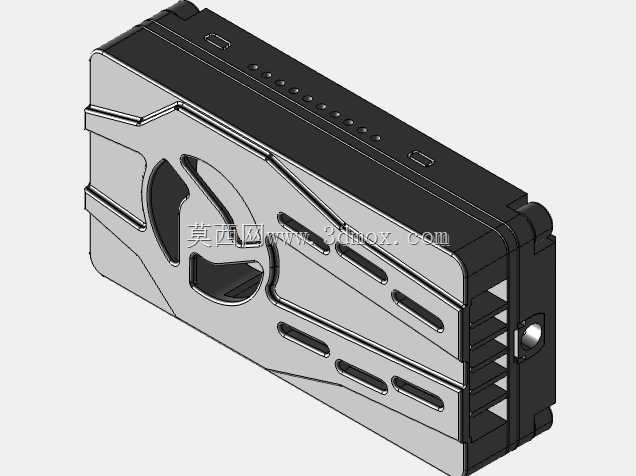

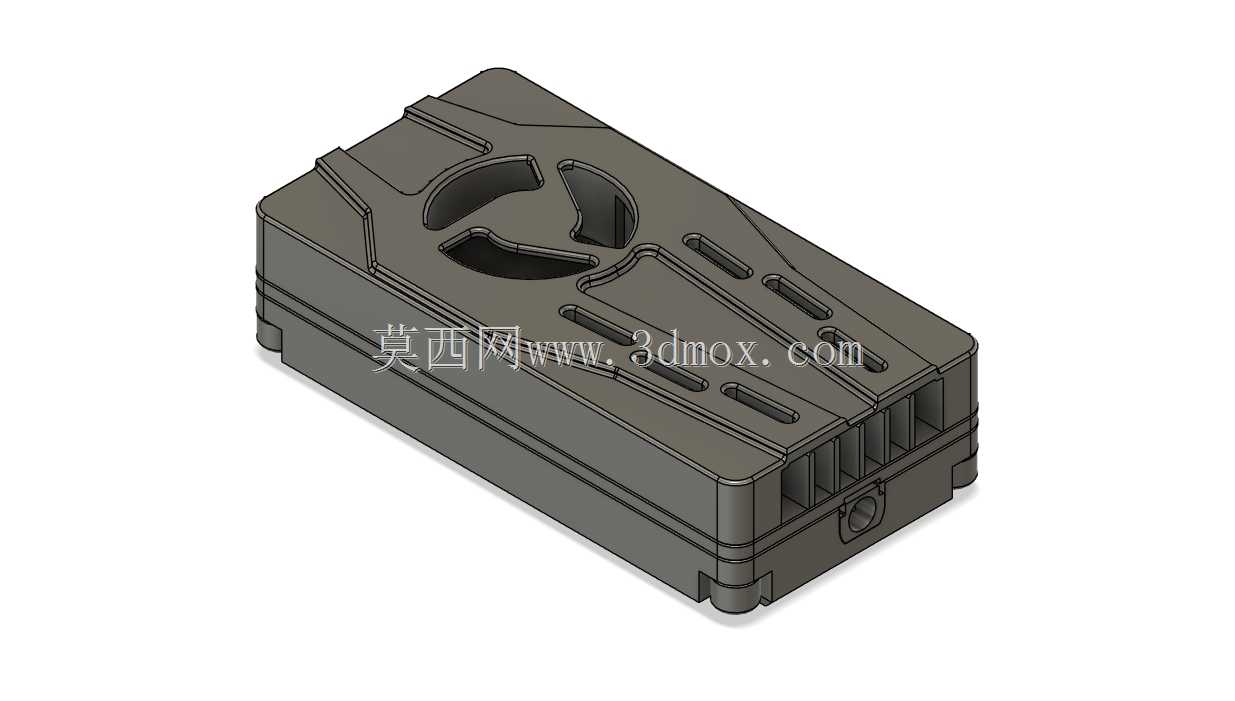

　　这款5.8G频段3W功率的图传发射模块，是专为FPV穿越机竞速、长距离飞行场景开发的机载射频组件，在穿越机整机系统中承担着将机载摄像头采集的实时画面编码调制后，通过5.8G频段无线传输至地面接收端的核心作用，是FPV飞行链路里不可或缺的信号发射单元。从结构设计逻辑来看，外壳整体采用一体化铣削成型的思路，上盖表面开设多组长条形散热通槽，对应内部功率放大电路的发热区域，在不额外增加散热鳍片占用空间的前提下，通过增大壳体与空气的接触面积提升被动散热效率，匹配3W发射功率下的持续工作温升控制需求，避免长时间满功率工作时射频芯片过热导致的功率衰减、信号丢帧问题。

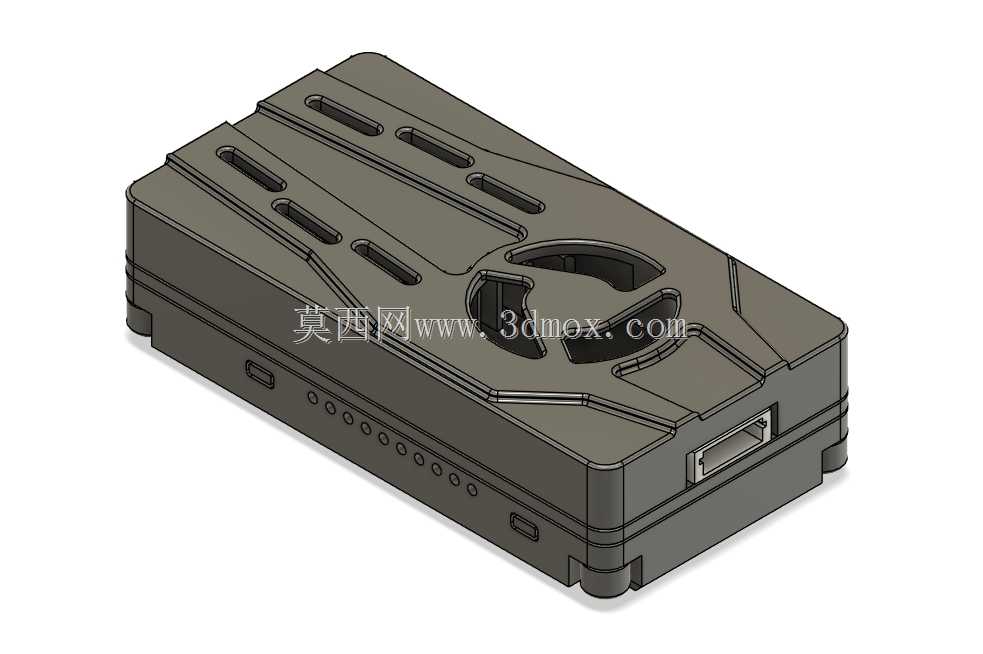

　　上盖中部预留的异形镂空区域，是为模块内置的状态指示灯、频段切换按键预留的操作与透光位，飞行前调试时无需拆解外壳即可快速完成频段、功率档位的切换操作，也能直观观察模块的工作状态指示灯反馈。壳体侧面预留的标准接口位，匹配穿越机常用的视频输入、电源供电连接接口，接口边缘做了加厚凸台设计，应对穿越机飞行过程中的高频振动场景，避免接口焊盘受振动拉扯出现脱焊、接触不良的问题。壳体侧边排布的细密小孔是散热辅助通风孔，配合上盖的通槽形成空气对流通道，进一步提升高负载工作下的散热表现，同时小孔的孔径做了限位设计，可阻挡飞行过程中卷起的细沙、碎石进入壳体内部损伤电路。

　　从安装边界来看，模块整体采用扁平化长方体构型，底部预留了标准的穿越机安装孔位，孔位间距适配主流30.5mm飞塔安装规格，可直接堆叠安装在飞控、电调上方，无需额外设计转接支架，能适配绝大多数五寸穿越机、三寸涵道机的机载安装空间，壳体边角做了圆弧过渡处理，既可以降低飞行过程中的风阻，也能在炸机时减少棱角对机身其他部件的磕碰损伤。壳体上下盖的拼接处采用了止口结构设计，拼接缝隙做了错位处理，可阻挡雨天飞行、草地降落时的水汽、灰尘侵入壳体内部，提升户外复杂场景下的工作可靠性，同时止口结构也能提升上下盖拼接的结构强度，应对炸机时的冲击载荷，避免壳体受冲击开裂。

　　在实际装机应用中，这款模块的重量控制也做了针对性优化，壳体壁厚在保证结构强度的前提下做了均匀减薄，整体重量控制在FPV机载设备的合理区间内，不会给穿越机带来过多的负载负担，影响飞行机动性与续航表现。模块的功率输出端预留了标准的天线安装位，可适配主流的SMA接口5.8G图传天线，安装位周边做了局部加厚处理，避免炸机时天线受撞击导致壳体连接部位断裂。
